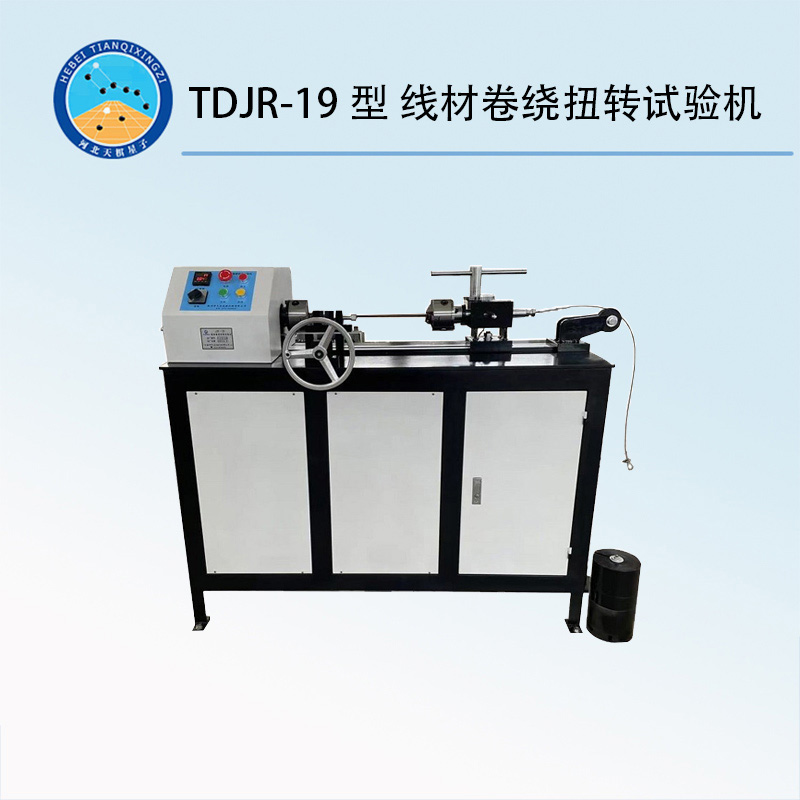

TDJR-19型 线材卷绕扭转试验机

一、产品简介

TDJR-19型线材卷绕、扭转试验机是检验金属裸线弯曲性能的设备。适用GB4909.4-85《裸电线试验方法·扭转试验》和GB4909.7-85《裸电线试验方法·卷绕试验》标准规定进行，试样表面应不受任何机械损伤，用于铝线、钢线、铜杆需要进卷绕、扭转试验的场合。是钢芯铝绞线生产厂商具备的检测工具。

二、技术参数

1、卷绕试样直径：铝线中1~Ф6.0MM

2、卷绕试样直径：钢线中1~Ф4.2MM

3、卷绕试样直径：铜线Ф1~Ф6MM

4、扭转范围：铝线Ф1~Ф12MM

5、扭转范围：钢丝Ф2~Ф4.2MM

6、扭转范围：铜线Ф1~Ф12MM

7、右轴头位移距离：>40MM

8、转速：10、30、60R/MIN

9、总速比：173:75

10、功率：1.5KW

11、外径尺寸：1340×480×1180MM
