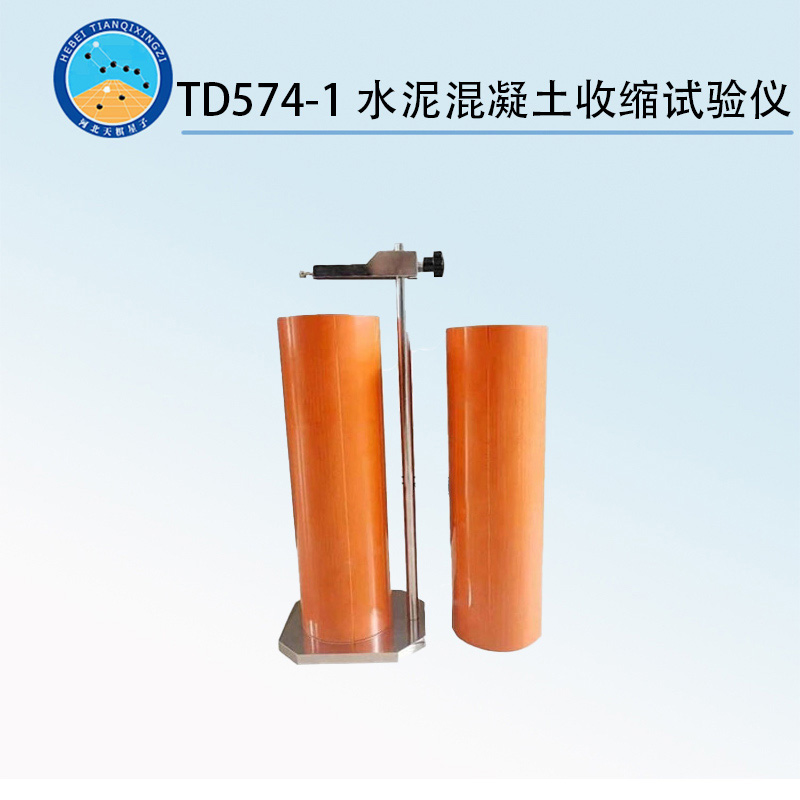

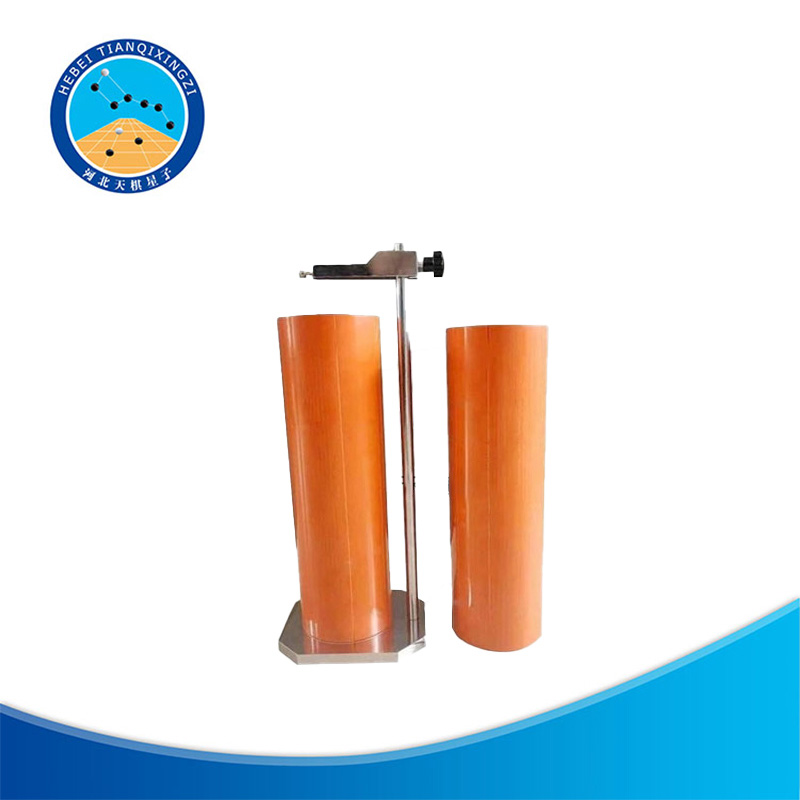

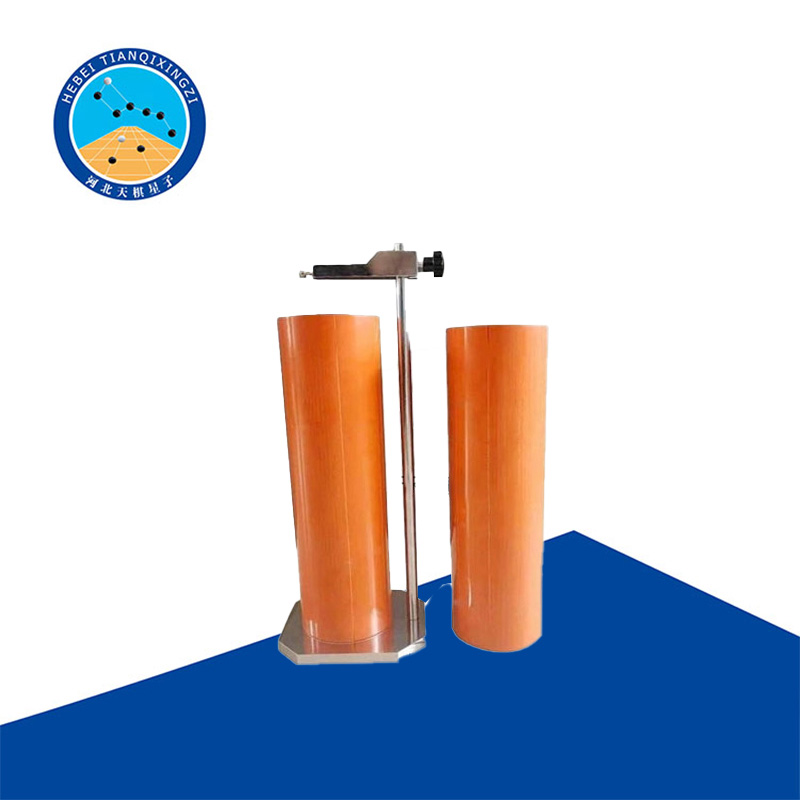

TD574-1水泥混凝土收缩试验仪（接触法）

 一、产品简介：

本试验仪用于测定水泥混凝土轴向长度变形。适用于不同水泥混凝土自收缩和干燥收缩的试验，于 31.5mm。符合JTG 3420-2020 《公路工程水泥及水泥混凝土试验规程》中 T 0574—2020 水泥混凝土收缩试验方法（接触法）的要求。

二、技术参数：

1、铁架高度: 500mm

2、底座尺寸：170mm×150mm

3、试模规格：Φ100mm×420mm 聚氯乙烯(PVC)

1、目的、适用范围和引用标准本方法规定了在恒温、恒湿条件下测定水泥混凝土轴向长度变形的试验方法。
本方法适用于不同水泥混凝土自收缩和干燥收缩的试验,本方法规定集料粒径不大于 31.5mm。
引用标准：水泥混凝土试件制作与硬化水泥混凝土现场取样方法(T0551)

2、仪具与材料
2.1试模：规格为 Φ100mm×420mm 的聚氯乙烯(PVC)试模，PVC管沿轴任意方向的一侧，预先切开一条通透缝，可撑开成U形。
2.2平整钢板：直径为 Φ100mm，厚度为 20mm。
2.3铁架：铁架台高度不小于 500mm。
2.4千分表：分度值为 0.001mm。
2.5玻璃片：尺寸为 20mm×20mm 的玻璃片。
2.6钢尺：量程不小于 500mm，分度值为 1mm
2.6其他：保鲜膜、聚苯乙烯(EPX)泡沫板等。

三、试验环境：

试验室环境温度为 20℃±2℃，相对湿度为 60%±5%。室(箱)内配有温度、湿度自动记录仪，记录温度、湿度变化。

四、试验步骤:

4.1试模制备。将一侧预先切开的 Φ100mm×420mm 的PVC管材，内侧璧均匀涂抹润滑油，并将直径为 Φ100mm、厚度为 20mm 的平整钢板作为底座装入试模，用胶带将切口与底座黏结密封为一整体，并用保鲜膜将除顶口外的整个模具密封包裹，以防水分和浆体流出。

4.2水泥、集料、水等原材料放置温度为 20℃±2℃ 环境下 24h 后，方可拌和成型试件。

4.3收缩试验以三个试件为一组。 混凝土的拌和、成型按照 T 0551 中圆柱体试件的规定进行。

4.4试件成型后，表面抹平，用保鲜膜密封(自收缩)。

4.5 将试模平稳地移入收缩室，竖直放置在用泡沫板材减振的铁架上，试件顶端保鲜膜放上 20mm×20mm 的玻璃片，千分表侧头与玻璃片相接触，用铁架台固定千分表。
