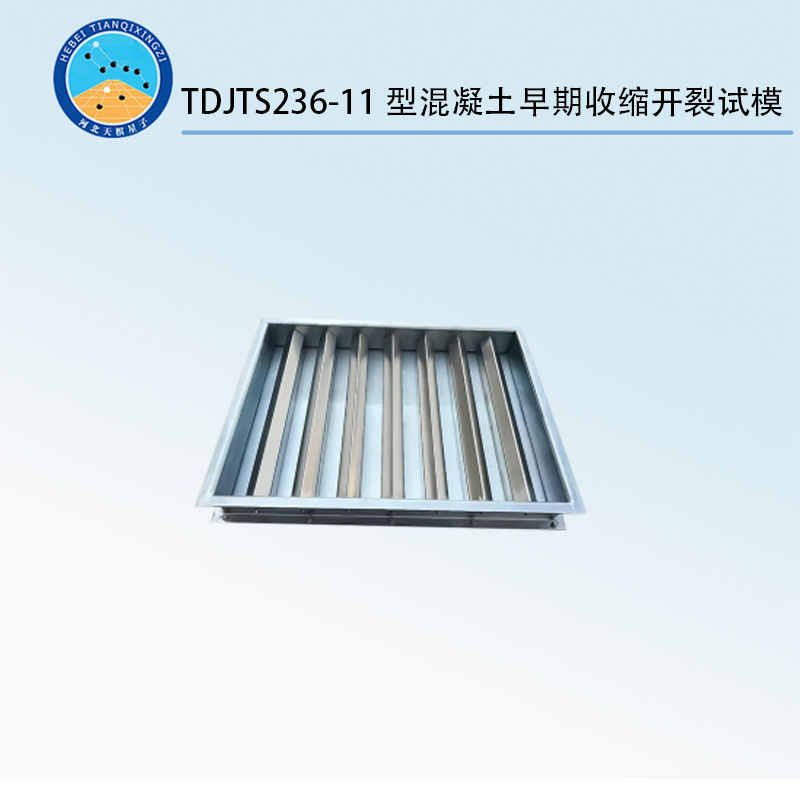

TDJTS236-11型混凝土早期收缩开裂试模

混凝土早期抗开裂试验装置开裂试模适用于测试混凝土试件在约束条件下的早期抗裂性能。约束方法以尺寸为800mm×600mm×100mm的平面薄板型试件为标准试件，混凝土试件的表面积为0.48㎡，内部置有裂缝诱导发生器。

模具采用钢制模具，模具的四边用槽钢焊接而成，模具四边与底板通过螺栓固定在一起。底板采用不小于5mm厚的钢板，并在底板表面铺设聚乙烯薄膜隔离层。

实验步骤与注意事项：

（1）实验宜在恒温恒湿室中进行，应能使室温保持住20±2℃，相对湿度保持在60±5%。

（2）将混凝土浇筑至模具内，混凝土摊平后表面应比模具边框略高，使用平板表面式振捣器或者采用捣棒插捣，控制好振捣时间，防止过振和欠振。

（3）在振捣后，用抹子整平表面，使骨料不外露，表面平实。

（4）试件成型30分钟后，应立即调节风扇直吹试件表面，使试件表面中心处风速为5m/s，风向平行于试件表面。

（5）从混凝土搅拌加水开始起算时间，到24小时测读裂缝。裂缝长度以肉眼可见裂缝为准，用钢直尺测量其长度，取裂缝两端直线距离为裂缝长度。应测量每条裂缝的长度。当一个刀口上有两条裂缝时，可将两条裂缝的长度相加，折算成一条裂缝。裂缝宽度用放大倍数至少40倍的读数显微镜(分度值为0.01mm)测量，应测量每条裂缝的大宽度。

（6）根据混凝土浇注24h后测量得到裂缝数据，计算平均开裂面积，单位面积的裂缝数目和单位面积上的总开裂面积
