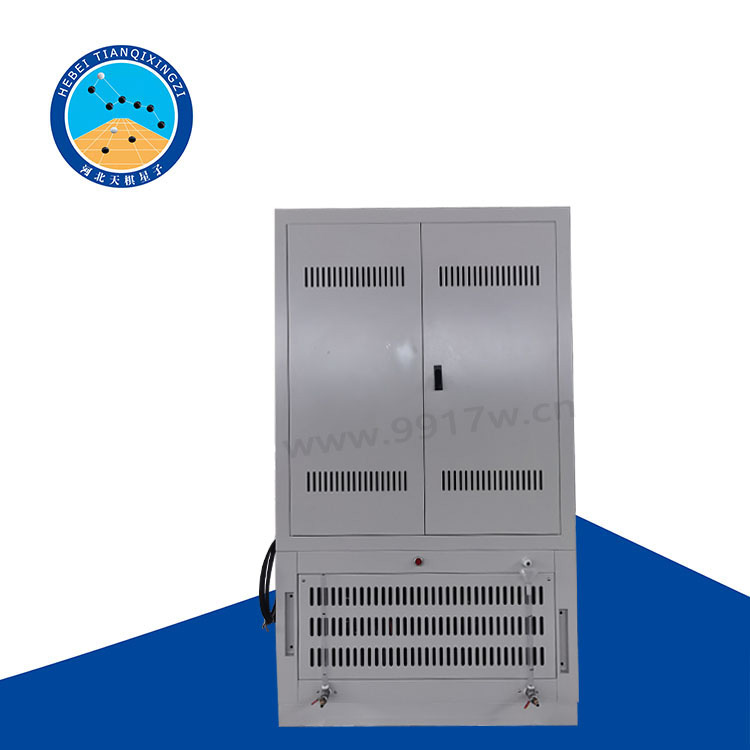

一、产品用途

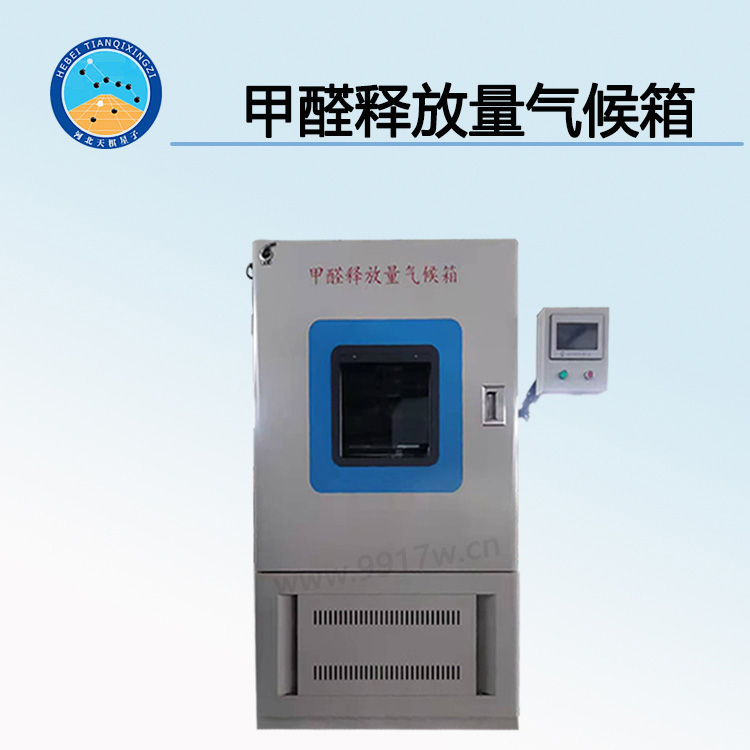

TD18580-A1型1m³甲醛释放量环境试验箱/VOC环境试验箱主要根据国标GB18580-2017、国际标准ASTMD6007-2、EN717-1、以及ISO16000-9等开发的新时代甲醛释放量检测舱体，专用于家具、板材、汽车内饰件、建筑装饰装修材料等产品中甲醛释放量项目。设备采用磁场密封等多项新专利技术，检测结果更贴近现实环境，真实、可靠性能达到了国际同类设备水平。

TD18580-A1型1m³甲醛释放量环境试验箱/VOC环境试验箱产品概述:本产品根据GB18580-2001人造板及其制品中甲醛释放量》、GB17657-2013《人造板及饰面人造板理化性能实验方法》、GB18587-2001《室内装饰装修材料地毯、地毯衬垫及地毯胶粘剂有害物质释放限量》、GB50325—2006《民用建筑工程室内环境污染控制规范》、ENV717-1《人造板甲醛释放量测量环境箱法》、ASTMD6007—02《小尺度环境箱测定木制品释放气体中甲醛浓度的标准测试方法》、LY/T1612—2004《甲醛释放量检测用1m3气候箱装置》等相关标准技术要求设计制造。

TD18580-A1型1m³甲醛释放量环境试验箱/VOC环境试验箱舱体结构设计说明：

二、参考标准：

《大型环境箱测定木制品释放气体中甲醛浓度和释放率的标准测试

方法》ASTM E 1333-96

《小尺度环境箱测定木制品释放气体中甲醛浓度的标准测试方法》

ASTM D 6007-02

《人造板甲醛释放量测量环境箱法》EN 717-1

《人造板及饰面人造板理化性能测试方法》（GB／T17657-2013）

《室内装饰装修材料地毯、地毯衬垫及地毯胶粘剂有害物质释放限量》（GB18587-2001）；

《甲醛释放量检测用1M3气候箱》（LY／T1980-2011）；

《室内装饰装修材料 人造板及其制品中甲醛释放限量》（GB

18580-2017)

《1M3气候箱法测定板材甲醛释放量》（ISO 12460-1.2007）

《甲醛释放量检测用1m 3 气候箱》（LYT 1612-2004）

三、性能特点：

1、换热器工艺先进：换热效率高，温度梯度小；

2、冷热对抗调温水箱：温度控制稳定；

3、进口湿度温湿度传感器：传感器精度较高、性能稳定；

4、优质制冷机：进口冷冻机，运行稳定、使用寿命长；

5、保护装置：气候箱、露点水箱均有高低温报警保护措施与高低水位报警；

6、保护措施；压缩机亦有过热、过流、超压保护措施，整机运行安全可靠；

7、不锈钢内箱体：恒温箱体内腔采用不锈钢，表面光滑不结露，不吸附甲醛，保证检测精度；

8、恒温箱体采用硬制发泡材料，箱门采用硅橡胶密封条，有良好保温性能和密封性能。箱内装有强制空气循环装置（形成循环空气流），以确保箱内温湿度均衡一致。

四、技术参数：

1、工作环境温度：15℃～30℃ 工作环境湿度：≤90％RH

2、温度可调范围：10℃～40℃，控温精度±0.1℃，波动率≤±0.5℃，均匀度≤±0.5℃

3、湿度可调范围：30％～80％，控湿精度±2％RH，波动率≤±3％RH，均匀度≤±5％ RH

4、空气交换率：1m3／h±5％ 压力：10kPa±5％

5、空气流速：0.1m／s～0.3m／s（连续可调），精度≤0.05m／s

6、气密性：舱门具有自密性。密闭性能满足：

①在10kPa正压（表压）时，舱内空气泄漏率少于10-3＊1M3／min；

②进出口气体流量差小于1％。

7、内箱材质：304镜面不锈钢板无缝焊接，焊接处及周围抛光、无变形，内壁平整光滑，色泽均匀，无露底、起层、鼓泡、划痕。

8、外箱材质：A3彩钢板静电喷涂，涂镀层平整光滑，色泽均匀，无露底、起层、鼓泡、斑痕、较深划痕等缺陷，舱体及门有效热绝缘，采用聚氨酯和矿物棉双层夹芯保温，保温层厚度不小于50mm，导热系数不大于0.01W／（m·K），内壁板之间的搭接处采用无缝焊接。

9、空气交换装置：舱体内部安装能够连续控制换气率装置（干空气流量计，或其它电子空气流动计量装置）。空气进口与出口应在不同的内壁上，并处于不同的高度，保障补充到舱内的空气流量满足相应标准要求。

10、空气循环（混合）装置：舱内安装风扇，用于加强舱内空气混合；试件表面附近的空气流速在0.1m／s至0.3m／s之间（可调）。

11、电源：220V50Hz

五、使用方法：

1、将排气口用软管连接到室外；

2、将气体采样口堵死；

3、检查各水箱水位是否正常；

4、将设备接通电源：

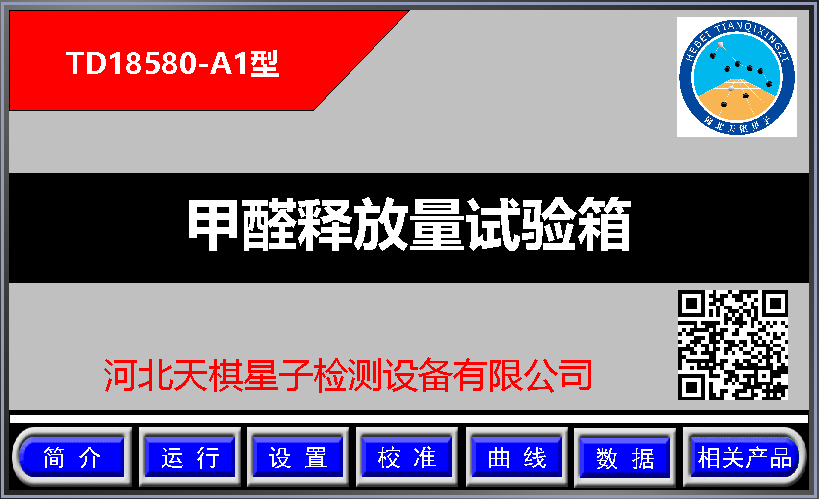

5、仪表会显示以下界面：

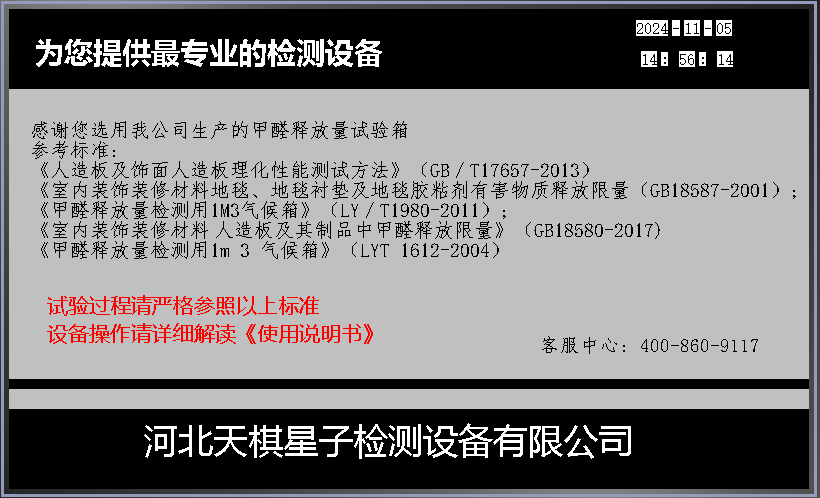

然后转入：

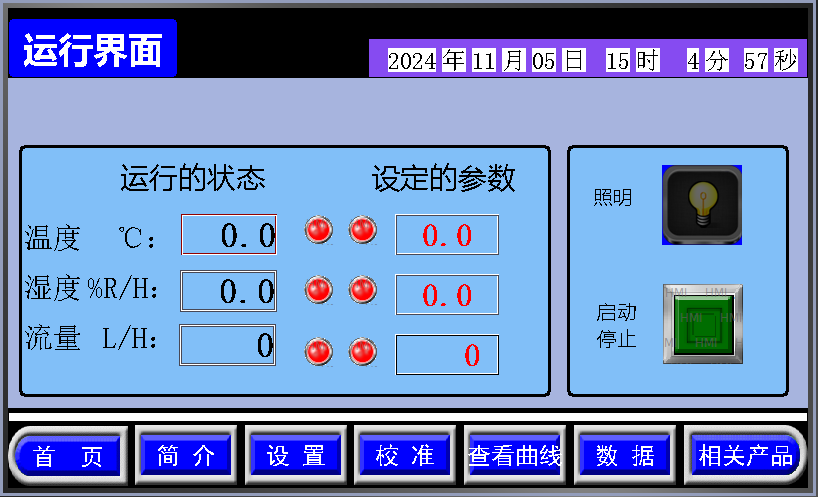

然后跳转至运行界面：

运行的状态为设备运行中的实时状态。设定的参数是指设备运行前按照试验标准给设备设置的要求参数。

按“照明”键可开启试验箱工作室的照明灯。按“启动/停止”开关启动和关闭设备。

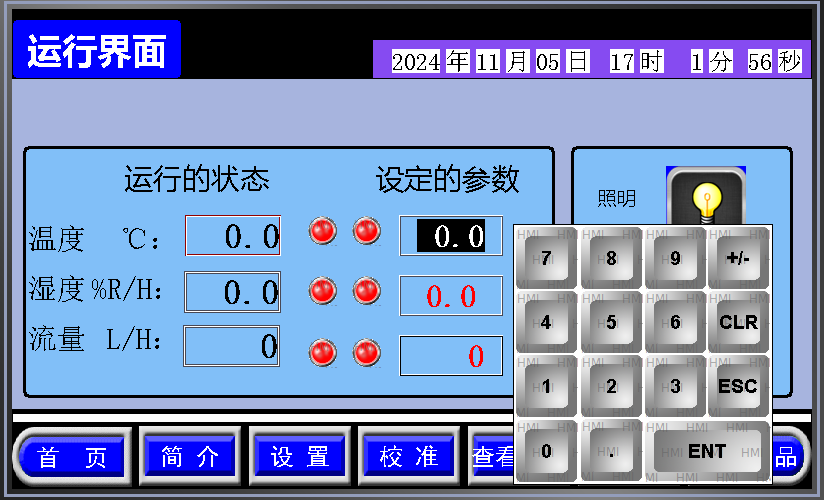

点击“设定的参数”下面的数字框可以按照试验标准或者试验要求给设备设置适当的参数。

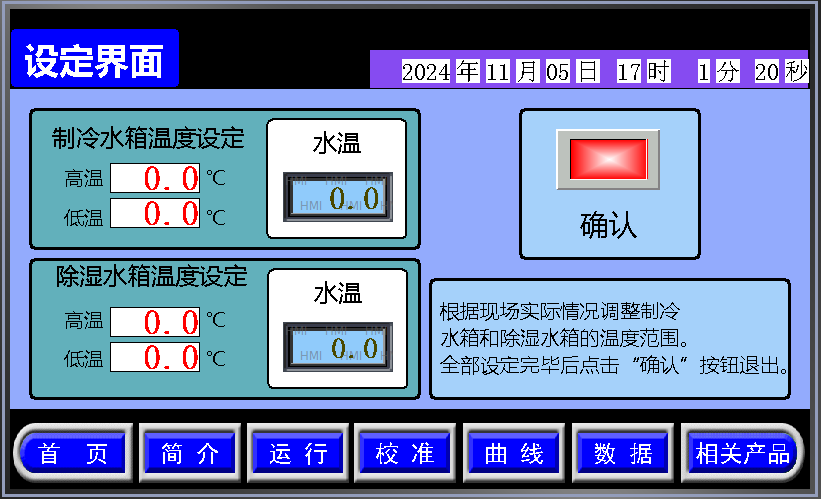

当工作室内的温湿度能不满足设定的要求时按“设置”键，进入设置界面：

根据现场环境状况设置好制冷水箱和除湿水箱的温度范围。

制冷水箱温度应低于设定温度2〜3℃以下，温度范围（高低温差）应≯2℃。

除湿水箱根据试验室现场的湿度情况来设置，如果试验室的湿度较高的话建议将水箱的温度调控至温度较低的状况。如果现场湿度较低建议调控至相对较高的温度，建议温度范围（高低温差）应≯2℃。

设置完成后按“确认”键退出该界面。

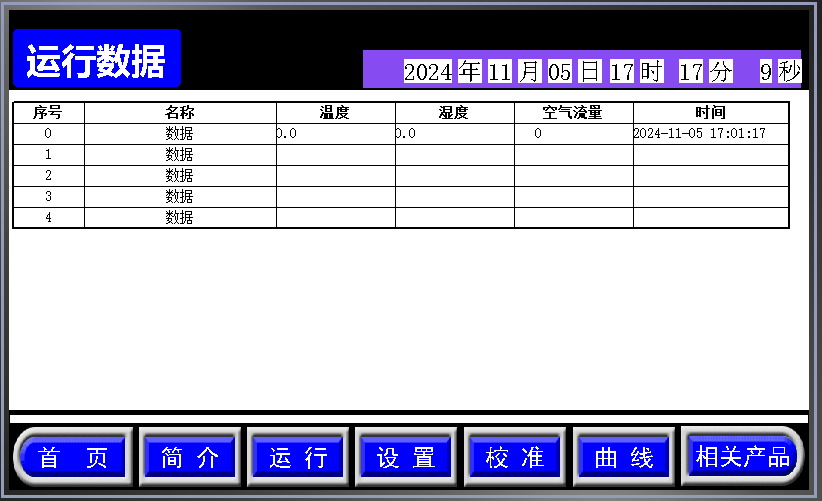

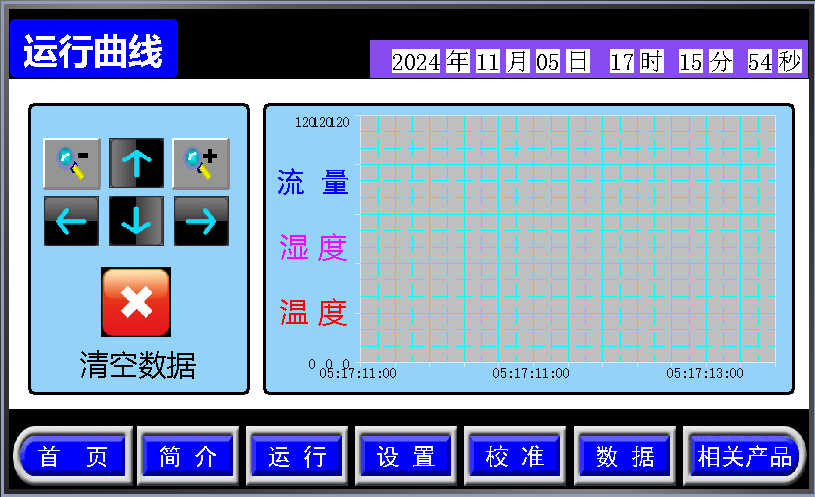

6、点触“运行曲线”和“数据”键会出现以下界面：

用于查看设备在运行过程中的状态。

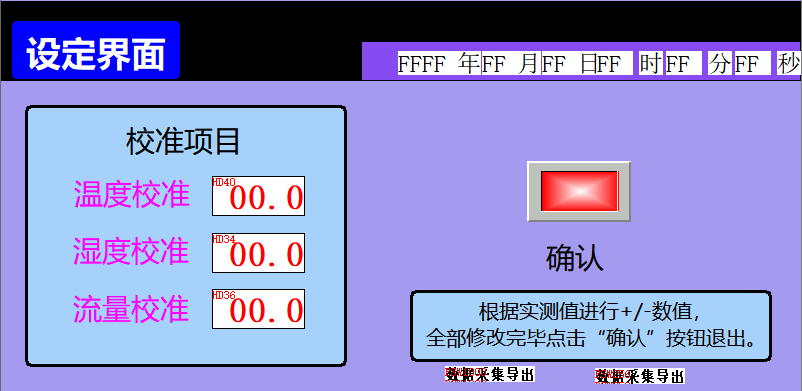

设备校准：点击“校准”按键输入密码“6666”进入校准界面中，

对温度、湿度、流量进行校准（增减数值即可）。修改完毕后按“确认”键退出。

六、标准配置：

1、主机（含采样器） 1

2、采样瓶 3

3、硅胶管 1

4、熔断器 1 备用

5、继电器 1 备用

6、试验架 1

7、小漏斗 1

8、水管 2

9、喉箍 2

10、说明书 1

11、合格证 1
