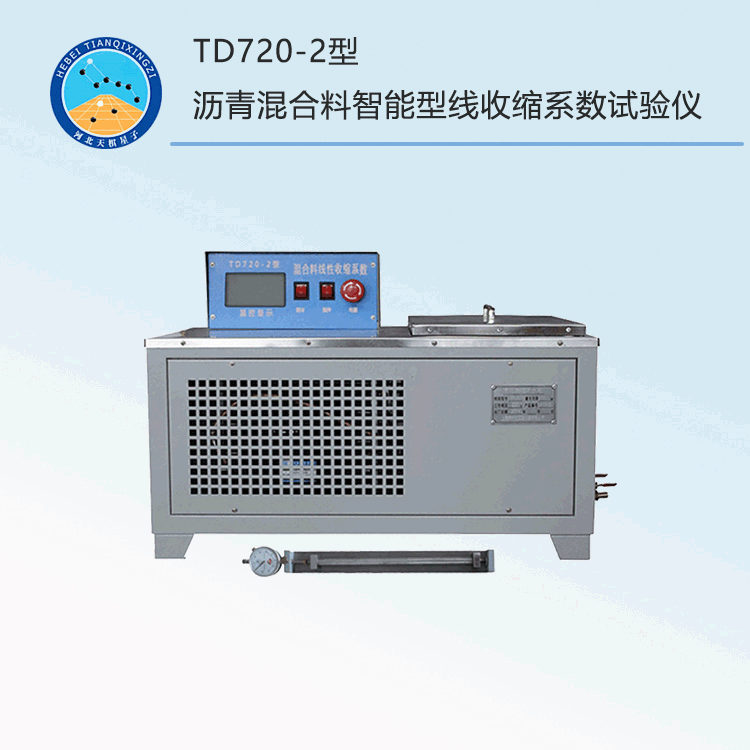

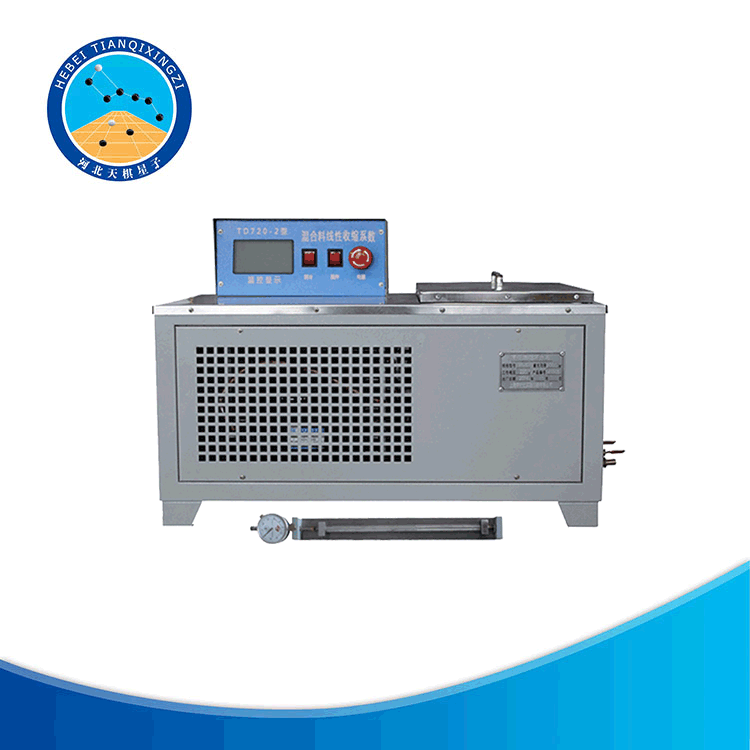

一、TD720-2沥青混合料线收缩系数试验仪产品简介：

TD720-2沥青混合料线收缩系数试验仪是由我公司根据JTGE20-2011《公路工程沥青基沥青混合料试验规程》中T0720-1993《沥青混合料线收缩系数试验》开发研制的。适用于测定沥青混合料的线收缩系数。

二、TD720-2沥青混合料线收缩系数试验仪技术参数：

1、温控表控温范围：-50～99.9℃

2、电源电压：220V

3、控温精度：±0.1℃

4、水浴尺寸：300×200×150

5、加热功率：1000W

6、制冷功率：280W

7、设备控温范围：-50～60℃

8、收缩仪测量的试件长度：200±20mm

9、千分表最大量程：0-12.5mm

三、TD720-2沥青混合料线收缩系数试验仪使用步骤：

1准备工作
1.1按本规程T0703沥青混合料试件制作方法用轮碾法成型制作300mmx300mmx50mm的板块状试件，然后用锯石机顺序切割成20mmx20mmx200mm的棱柱形试件。一组试件不应少于3个。
1.2用卡尺量测试件的尺寸，长度为对面两次测定的平均值(L)，高度（/0与宽度(6)为两端及中间3处不同方向的平均值，准确至0.1mm。切割的试件与试件标准尺寸之差，长度不应超过±2mm，高度及宽度不应超过±1mm。
1.3按本规程方法测定沥青混合料的密度及空隙率等各项物理指标。
2试验步骤
2.1将试件两端正中央粘上金属测头，与千分表接触的一端为平头形测头，另一端为半球测头，用502黏结剂粘好，并用手稍加压力待其固化粘牢。注意，测头应准确粘在试件两端的中轴线上，测头平面应与轴线垂直。黏结好测头的试件，置于玻璃板上。
2.2在恒温水槽中注人甲醇水溶液作冷媒，深度应在试件上方20mm以上，并.将水槽的温度控制至试验开始温度（+10℃)保温。
2.3将玻璃板及试件（一组3个）移置在恒温水槽中，玻璃板的架空高度距底面不少于30mm，各试件之间的距离不少于10mm。在整个试验过程中，试件的上下位置不得颠倒。在开始试验温度的水槽中恒温30min。
2.4恒温后，将试件迅速从水槽中取出，一手拔出收缩仪千分表（或位移计）测杆，一手将试件置于试件架的左端紧靠测杆，里侧紧靠定位挡板，右手轻轻松开测杆与测头接触，在无受力状态下读取千分表（或位移计）读数（L0）作为收缩零点，准确至0.001mm。然后，迅速地将试件放回甲醇水溶液中。从恒温水槽中取出试件，至测出千分表读数的时间，不应超过5s。否则，应将试件放回水槽中保温10min左右后再重测。
2.5将试件放回水槽中原来位置，3个试件全部测量完后，水槽开始降温，降温速率为5℃/h(或其他规定降温速率），直至预定的终点温度-30℃，停止降温，并在此条件下保温30min。重复2.4的测定，读取最终读数Le，准确至0.001mm。
2.6为测定不同温度区间的收缩系数，可每降温10℃并恒温30min后，按2.4的方法测定各温度时的试件长度，再继续降温。
