TDJT3364-J型全自动浇注式沥青混合料贯入度试验仪。本仪器是根据国家行业标准 JTG/T 3364-02-2019《公路钢桥面铺装设计与施工技术规范》 附录 J 《浇注式沥青混合料贯入度试验》和 JTG E20 《公路工程沥青及沥青混合料试验规程》中的新增标准“T 0768 浇注式沥青混合料贯入度试验 ”规定的要求设计制造的，适用于在规定的温度和荷载作用下，测定浇注式沥青混合料的贯入度和贯入度增量，用以评价浇注式沥青混合料的高温稳定性，进行浇注式沥青混合料的配合比设计及品质管理。

二、技术参数

三、系统组成

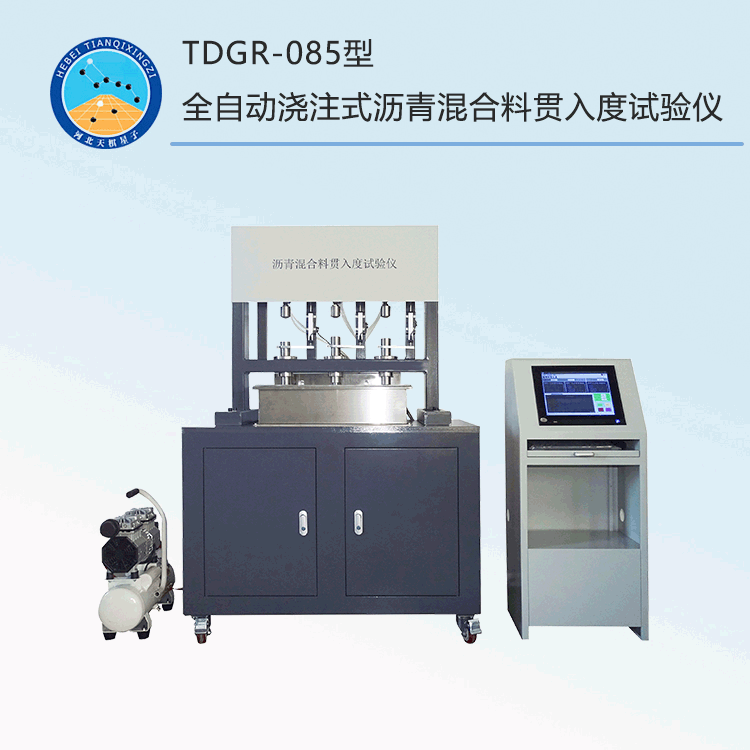

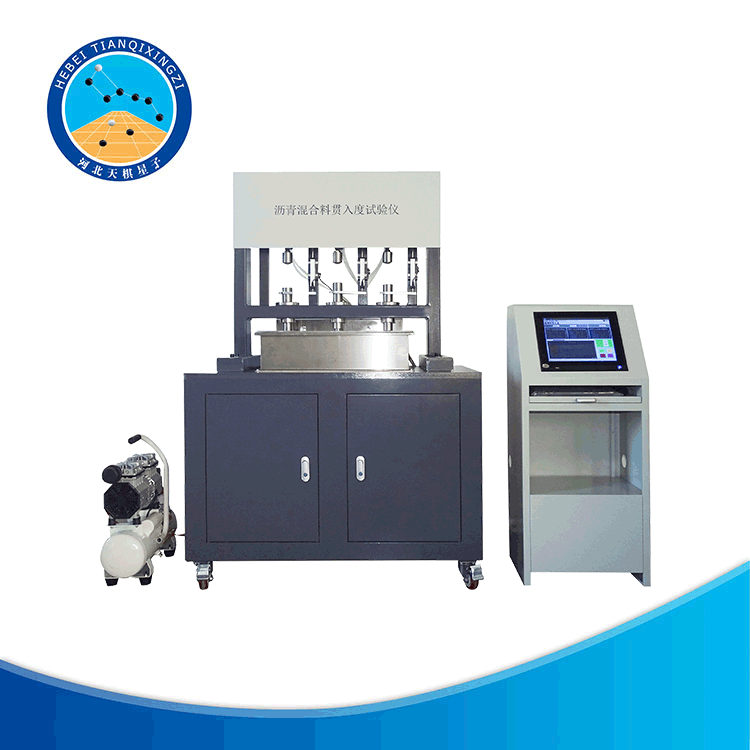

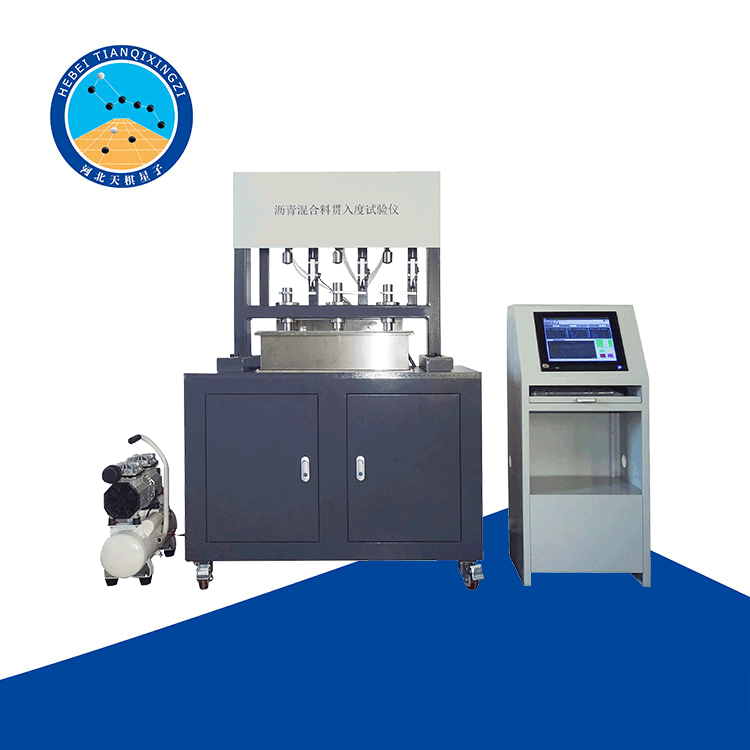

试验仪为一落地式整体结构，由四个万向轮落地支撑。主要包含机架、3工位加载测试装置，恒温水槽，供气部分、电脑、控制软件等组成。

随着国家建设的推进，城市高架立交和钢桥的建设，对公路钢桥面铺装设计与施工中特别沥青混合料技术提出了更高要求，本仪器是将沥青混合料试块置入有水及恒温的条件下，用气动加载代替砝码测量其在固定载荷量下通过微机软件采集数据由高精度位移传感器实时采集贯入量及增量，实现了仪器的自动化，为沥青混合料在有水条件下的的质量保证提供了依据

 四、功能特点

1、 本仪器电脑计算机操作控制，液晶显示，运行稳定可靠。

2、 显示屏显示信息全面直观，可实时显示荷载时间、位移曲线和数值，并能实时查看各时间点数据，试验数据无限储存，可查看历史试验数据，打印试验报告。

3、 界面操作简单，主要参数可灵活修改设定。

4、 配有三个试件测试装置，能够同时对三块试件进行贯入度的测试，从而提高了测试的效率和多样性，更大幅减少试验时间。

5、 摒弃了以前更换测试砝码困难，测试效率低、精度差、由气缸代替砝码对贯入杆进行恒定的施压，通过空压机由电磁阀控制气缸加载压力，压力变送器实时采集加载压数据，保证加载压力恒定，免去了工人频繁的搬动砝码，减少安全隐患，实现仪器自动化，轻量化。

6、 通过高精度位移传感器实时采集贯入杆位移数据，能够达到测量的精确性，避免了人工读数和计算的误差，使得测试的贯入度值更加精确。

7、 试验预压数据及贯入数据分开记录处理，使数据判断更清晰明了。

8、 水浴配置循环功泵，使水浴中的水保持流动并一直恒定在测试所需的温度， 确保温度均匀度。
