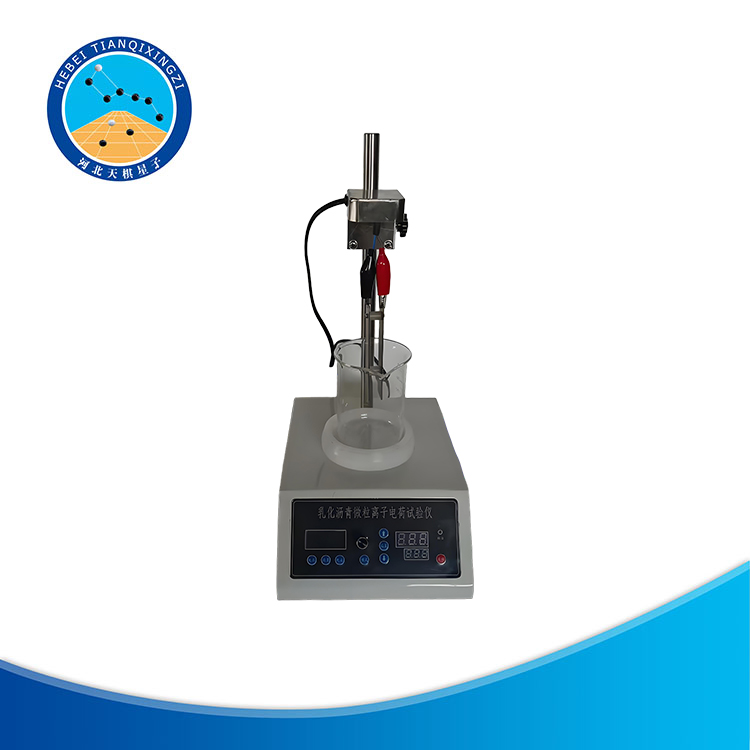

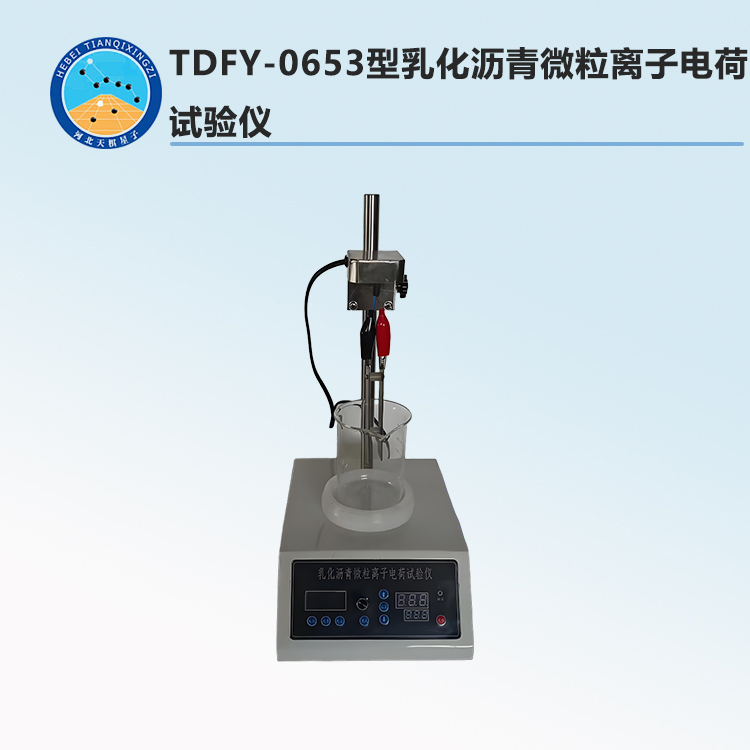

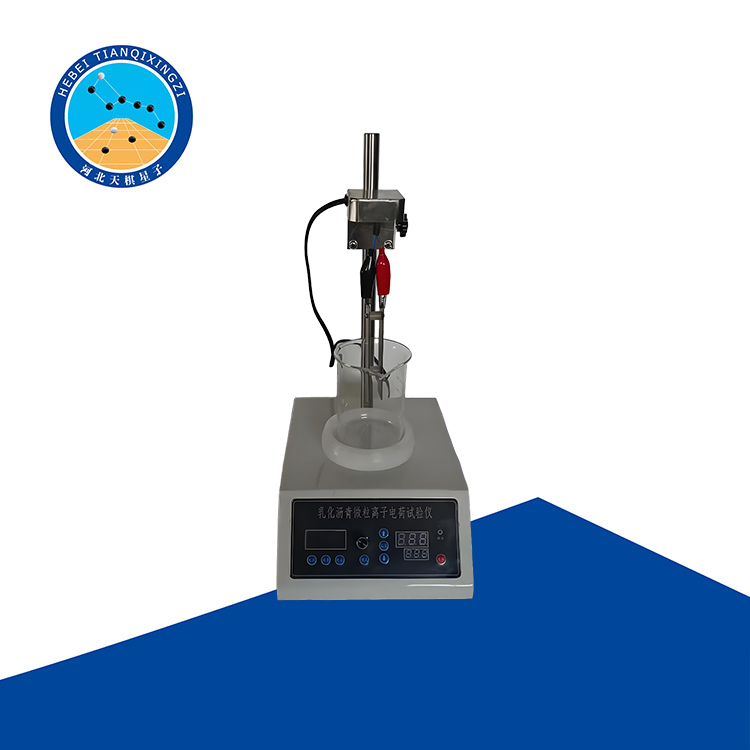

TDFY-0653型乳化沥青微粒离子电荷试验仪（2025新标准）

1、产品简介

乳化沥青微粒离子电荷试验仪是由本公司根据JTG 3410-2025《公路工程沥青基沥青混合料试验规程》中T0653-2025《乳化沥青微粒离子电荷试验》开发研制的。

本仪器适用于测定各类乳化沥青微粒离子极性，即离子电荷类型，试验仪由电源线、电极、（可显示电压、电流、时间）可调的主机、电极连接线、鳄鱼夹、烧杯等组成。

2、技术参数

1) 电源电压：220V

2) 最大输出电流：150mA

3) 定时精度：1秒，最小分度值0.1s，最大误差±0.10s/h。

4) 定时时间：0-999秒可调

5) 直流电压输出：0-36V可调，内置可变电阻，可获得不小于 50mA 直流电流。

6) 电极：2块，不锈钢制，每块电极长100mm±1mm，宽25mm±1mm，厚约1mm；两个电极保特平行，间距为12mm±2mm。电极上有刻度线，距底部25mm±1mm。

7) 支架：带自动夹紧装置,高度可调。

8)  烧杯：容量 250mL。

9) 功率：200W

10) 环境温度：5～40℃

11) 环境湿度：≦85﹪

3.控制系统说明

1) 电流电压的调整

按电压键3秒，屏幕上电压值闪动,左右调整可调电位器，调整完所需电压长按电压键，电压调整完成。按电流键3秒，屏幕上电流值闪动，左右调整可调电位器，调整完所需电流，长按电流键，电流调整完成。

2）时间设定方法：按“设置键”进入设定菜单；按时间设置键3秒，时间显示上方红色数字闪动，按上下键调整所需时间；再按设置键下方蓝色数字闪动，按上下键调整与上方数字相同，再按设置键，设定完成。

3）设置完成后，将试样挂好，按启动开始试验。

4）主机背面有标定开关，是用来在不启动时间继电器，再“开”的位置，测定电压、电流，测量完毕后，拨到“关”的位置，方可启动时间控制。

4、其他配套设备

1)清洗液:试验前电极清洗,依次为二甲苯(或三氯乙烯等,化学纯).

98%甲基化酒精或异丙醇,或 95%乙醇)蒸馏水。试验后电极、烧杯的清洗, 煤油,、洗涤液、自来水、蒸馏水。

5、方法与步骤

1）准备工作

2）试验时室温控制在23℃±5℃.

3）将电极板依序采用清洗液洗净，然后干燥。若电极板表面有点蚀痕迹，应轻轻磨光去除，再清洗、干燥。

4）按T0602准备试样，试样不进行滤筛过滤.

5.2试验步骤

1) 将试样注入烧杯至合适高度.

2) 将两块电极通过绝缘件固定、组成电极组件，并用鳄鱼夹夹持固定在支架上。调整支架高度，使电极组件浸入烧杯内试样中，其液面高度与电极刻线齐平。

3) 将两块电极板的引线与电源连接，接通电源开关，逐渐调小电阻，使电流达到8~10mA，立即启动计时器计时。

4) 当电流降低至2mA或计时达到30min(两者符合条件之一)时，关闭开关。将电极从试样中取进，用自来水轻轻冲洗。

5)  细观察电极。若负电极上明显沉淀一层沥青，则该样品为阳离子类型。若正电极上明显沉淀一层沥青，则该样品为阴离子类型。

6) 若电极上沉淀沥青不明显，或其他情况无法识别离子极性时，则按照以上方法重新试验。此时调整电阻，使电流达到50mA 以上，计时达到30min后再按5.2.5检验电极上沥青沉淀情况；若电极上沉淀沥青不明显，可判定为非离子类型。

7) 对于慢裂乳化沥青，特别是超稳定型慢裂乳化沥青，也可直接按5.2.6要求进行试验。

6.报告

1）试验项目名称和执行标准.

2）样品的编号、名称、产地和规格.

3）接样日期、样品描述.

4）试验日期,仪器设备的名称、型号及编号.

5）试验用电流强度、乳化沥青离子类型.

6）其他需要说明的情况.

7.装箱清单

1) 主机1台

2) 电极2块

3) 支架1套

4) 容量250mL烧杯1只

5) 电源线1根

6) 说明书1份

7) 合格证1份
