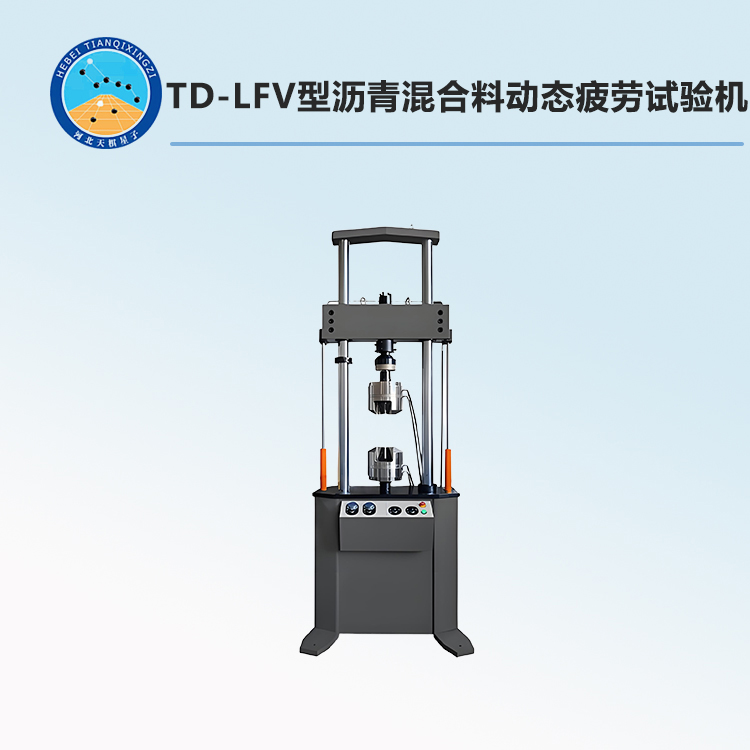

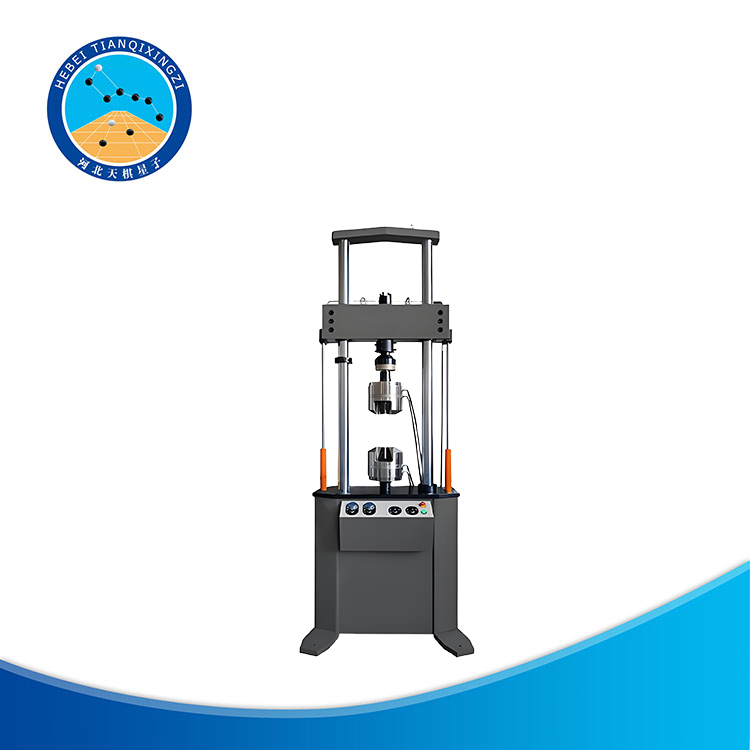

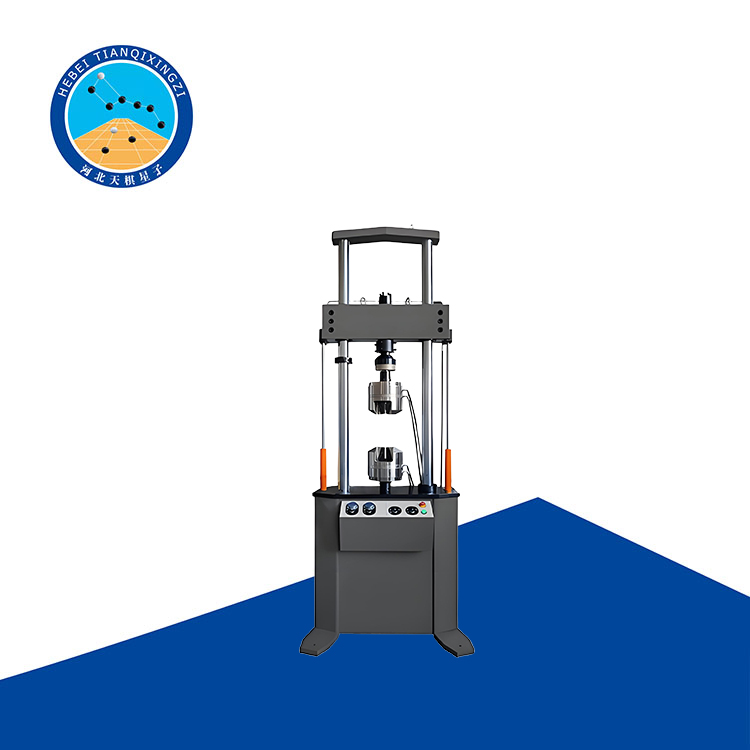

TD-LFV型沥青混合料动态疲劳试验机

一、产品简介

用于沥青混合料间接拉伸（劈裂）疲劳试验、小梁疲劳试验，适用于确定道路的性能和沥青混合料设计。本系统是参照国外动态材料试验机的主要性能，结合道路工程材料发展的趋势，利用电液伺服驱动和控制技术、传感器技术、电子技术、计算机处理技术，采用全中文界面编制的软件系统开发的新一代动态性能试验设备，可进行沥青混合料间接拉伸（劈裂）疲劳试验、小梁疲劳试验。

二、结构组成

由加载主机（含伺服油源）、夹具、传感器及数采仪、微机及打印机（含数据处理软件），并可依据要求配环境箱（可达-40℃）。

三、主要参数

1、加载力：动载出力为 0kN-20kN，静载出力为 0kN-25kN。

2、加载速度：0.005mm/min-50mm/min（无级调速）。

3、频率范围：0Hz-10Hz。

4、数采系统采集速度：100Hz。

5、压力传感器：量程 0kN-25kN，精度 0.1% F.S。

6、主机两柱有效空间：550mm。

7、有效行程：450mm。

8、主机尺寸：980mm×600mm×2090mm。

9、伺服油源功率：7.5kW。

10、环境箱内腔尺寸：450mm×400mm×600mm。

11、温度范围：-35℃-160℃。

12、容栅位移范围：0mm-1000mm，精度 0.003mm。

13、整机功耗：≤5KW。

14、仪器净重：700kg。

15、电源电压：380V×50Hz 三相四线。
