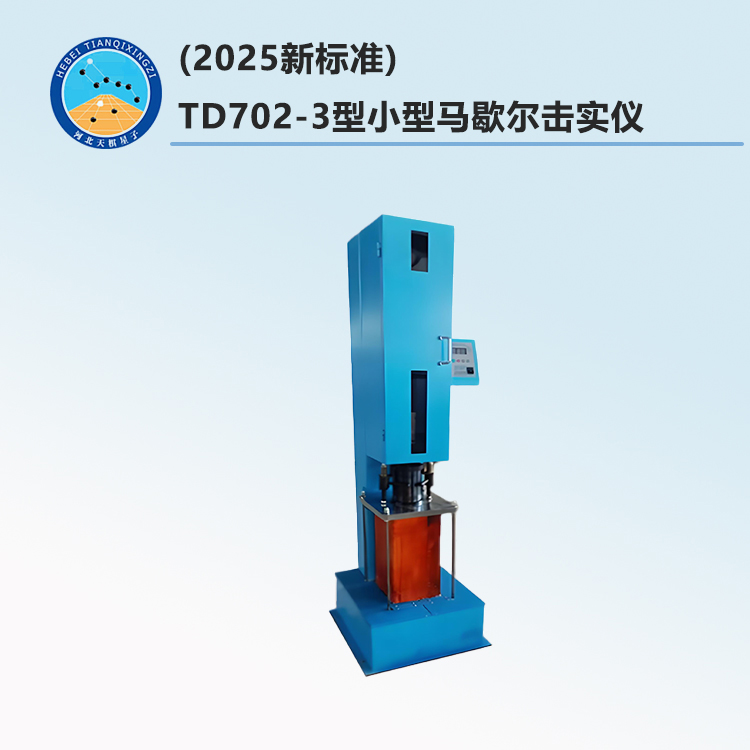

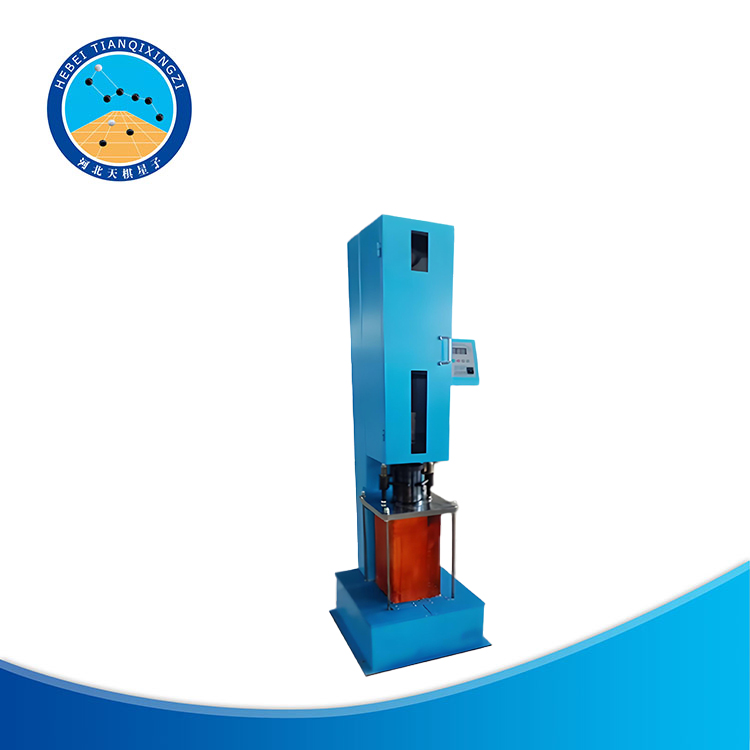

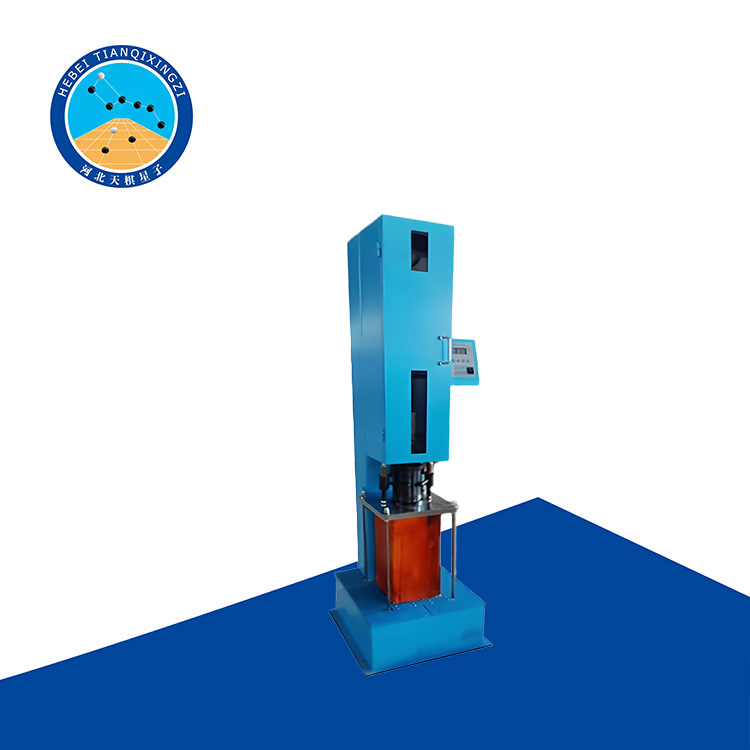

TD702-3型小型马歇尔击实仪(2025新标准)

一、产品特点

1、标准仪器由机械传动与控制仪表两部分组成，机械传动机构为电机、减速器、击实锤、链条驱动，电机带动减速器、减速器带动链轮转动，链条上的挡块在运动中带动标准击实锤沿导杆向上运动，当击实锤碰上斜楔块时,击实锤与链条上的挡块脱开，击实锤沿导杆自由下落击实试件。

电路控制采用集成电路，可预置计数器，计数器可在1~999范围内任意选取。

3、仪表面板上设有预置开关、数码显示，装有启动、停止、暂停按钮。

4、击实仪可按事先设定的击实次数自动击实，达到设定值时自动切断控制电路，并关闭电机。

5、仪器的机械传动与控制分为两部分，以提高整机的可靠性。为确保击实仪的工作安.全可靠，击实仪的所有传动部件及重锤均安装在机壳内，并有一个安.全操纵杆，当试模正在装入或取出时可使击实压头不能落下。

二、主要技术参数

1.击实锤:压实头底面直径98.5mm+0.5mm,厚度不小于12.5mm;导杆直径为16mm;滑块质量为4536g+9g,击实锤总质量为7850g+50g。

2.击锤落差:457.2+1.5mm

3.击实频率:55~68 次/min

4.击实次数可预置、预置范围1~999次

5.电机功率370W

6.电源电压380V

7.击实台:田硬木墩、钢板和底座等组成。硬木墩长x宽为(200mm+5mm)x(200mm±5mm)高为455mm+5mm。

硬木墩顶部为低碳钢板，其尺寸为(305mm+5mm)x(305mm+5mm)x(25mm±2mm)硬木墩底部为底座,通过4根螺栓将钢板、硬木墩固定在底座上,每根螺杆的张紧扭矩相当于10N·m±1N·m(M10 螺纹上)。底座为长x宽不小于450mmx450mm、高200mm+5mm的实心水泥混凝土块(密度不小2.2/m),

8.外形尺寸(长x宽x高):570x525x2000mm

9.整机重量:约230kg
