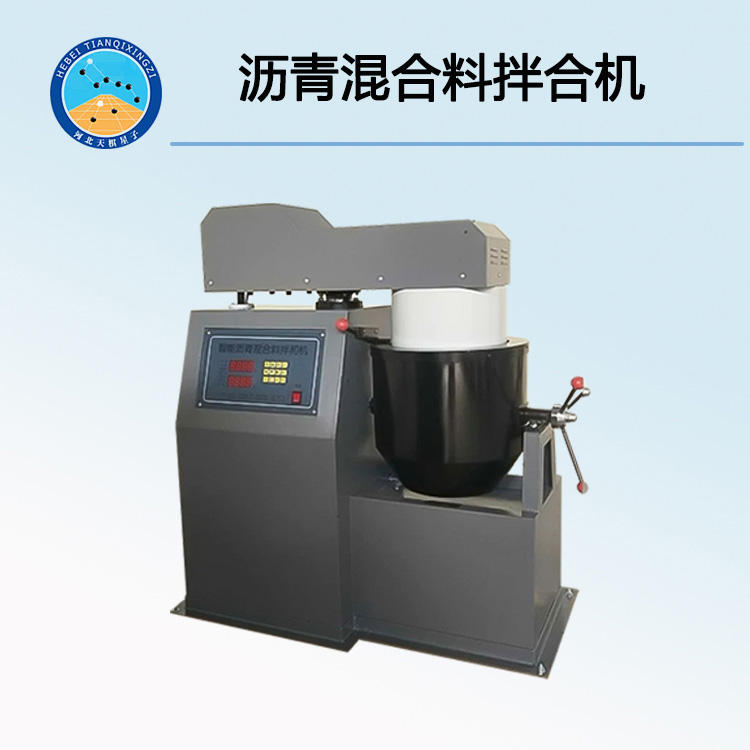

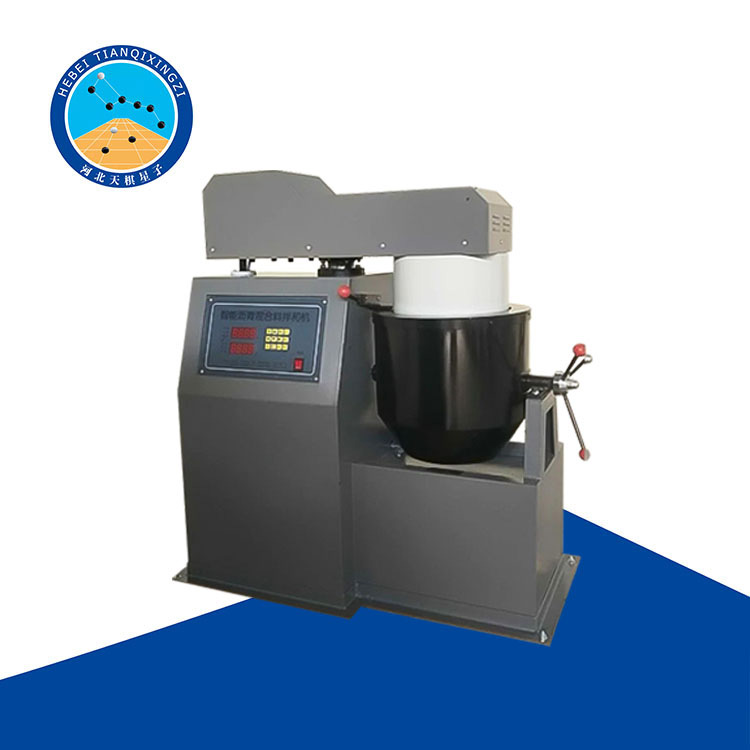

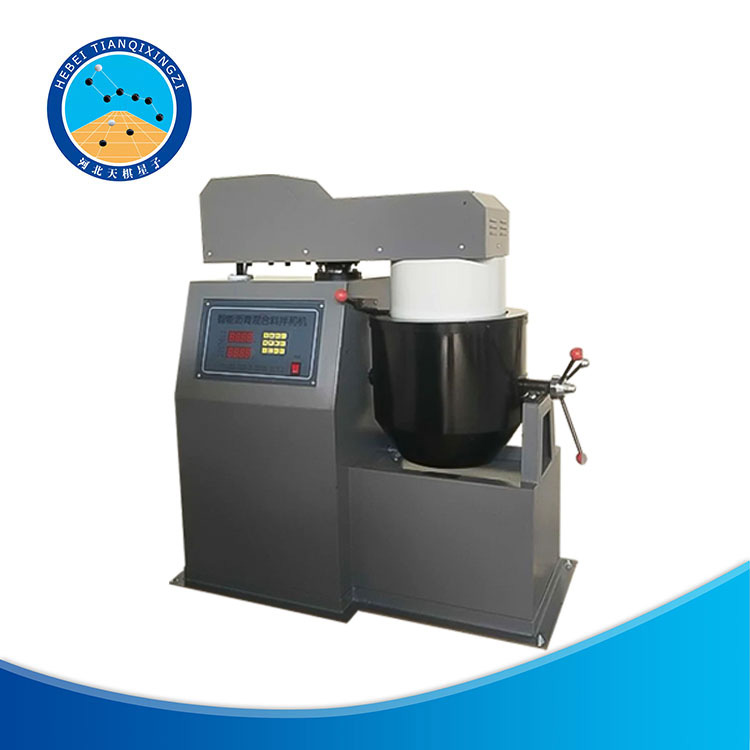

TD701-10B/20B型沥青混合料自动拌合机

一、产品用途
TD701-20B型沥青混合料自动拌和机，是一种用于沥青混合料试验室对沥青混合料搅拌制样的专用设备，本产品由鬼谷子论坛资料库手机版根据JTG E20《公路工程沥青及沥青混合料试验规程》中的试验要求开发生产的。
产品符合JTG E20-2011《公路工程沥青及沥青混合料试验规程》及国家标准。

二、产品特点
该机可自动控温、定时、自动搅拌、升降、可以拌和各种粒度的混合料、无卡阻和挤碎现象，操作方便、易于掌握、省时省力、安全可靠。

三、技术参数
1、搅拌锅最大容量：10L、20L两种
2、控温范围： 0-250℃任意设定
3、电  源：AC220V-10A
4、电动机功率：550W×2
5、加热功率： 2kW
6、搅拌机自转速度：80r/min，公转速度：45r/min

四、安装说明

1、仪器应安装在平整、坚固的水泥混凝土基础上，基础厚度应不小于20公分，用膨胀螺丝紧固，并加以校平。

2、使用前应先通电、检查控制面板上各控制按钮：上升、下降、停止；时间控制，温度控制是否正常。

3、电源设置有总开关，以便工作完毕或检修调试时关闭电源。并且机器应有良好的接地，防止有漏电现象。

五、操作步骤

1、首先根据规范规定标准要求将拌和机和混合料分别预热好，再按规范规定标准程序进行工作。

2、a、接通220V电源，旋转电源开关。

      b、恒温设定：控温仪的温度设定在出广时已设定好，用户一般情况无须调整，防止改变状态，影响使用。

      C、搅拌时间设定：时间控制器开关设小时、分钟、秒时段。使用时应将时段开关预置在分钟段，下面数字拨盘可设置为“0200”即表示2分钟。时间设定后应按清零键。

3、先设置好加热温度，按下搅拌开关，接着启动下降按钮，使搅拌叶边搅拌边下降，当搅拌叶接近拌和锅锅底时，下降停止，进入正常搅拌，搅拌时间到后，搅拌自动停止，启动上升按钮，使搅拌系统上升并自动到位停止，第二次要搅拌时，按下清零开关后，再按下搅拌按钮和下降按钮就可自动工作。

4、出料、将搅拌系统上升到位后，一手握住加热锅翻转手柄，取下轴承处插销，即可翻转加热锅。用掏料勺将混合料掏出，装入瓷盘内根据需要制备试样。

六、维护保养

1、清洗：当混合料搅拌完毕停止后，需先切断电源、对加热锅、搅拌叶以及机器其它部位行洗，不得留有沥青残留物或污物。

2、保养：清洗完毕后，对机器可进行保养、导向立柱、升降立柱等运动有磨损部件均应加上适当机械油，如不使用，应加罩覆盖，保持机器清洁。

七、注意事项

1、加热恒温的搅拌锅如外壳很热，操作时需戴防护手套

2、取料时应取下轴承处播销，翻转锅用盛料盘取料时应谨慎操作，防止热料费伤皮肤。

3、先设置好加热温度，按下搅拌开关，接着启动下降按钮，使搅拌叶边搅拌边下降，当搅拌叶接近拌和锅锅底时，下降停止，进入正常搅拌，搅拌时间到后，搅拌自动停止，启动上升按钮，使搅拌系统上升并自动到位停止，第二次要搅拌时，按下清零开关后，再按下搅拌按钮和下降按钮就可自动工作。

4、出料、将搅拌系统上升到位后，一手握住加热锅翻转手柄，取下轴承处播销，即可翻转加热锅。用掏料勺将混合料掏出，装入登盘内根据需要制备试样。
