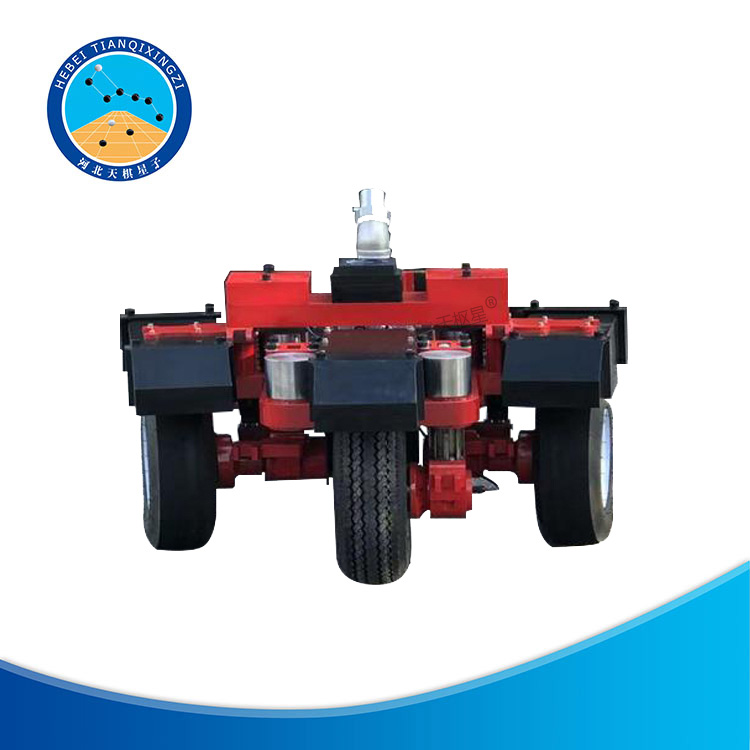

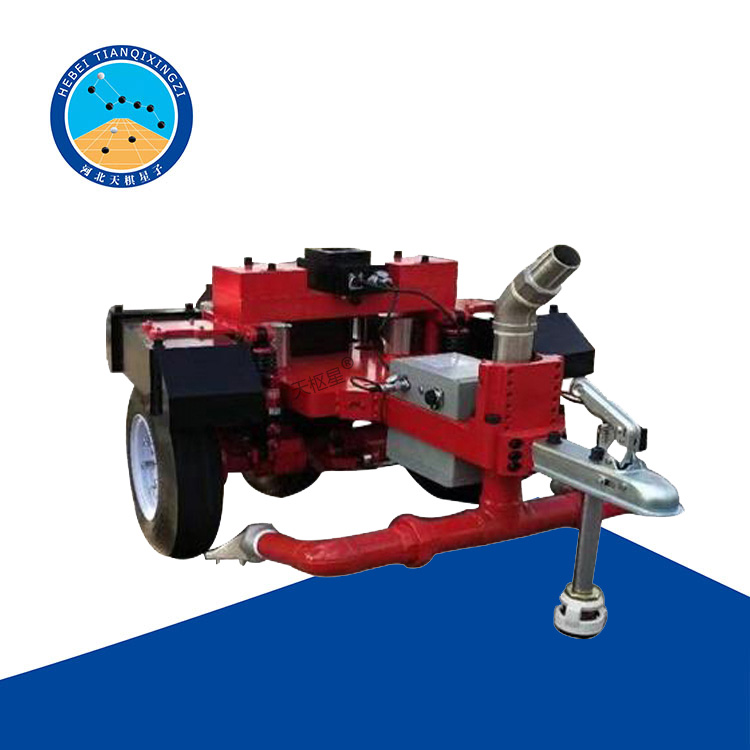

天检牌TD967-1型双轮式横向系数测试仪

一、产品简介

TD967-1型双轮式横向系数测试仪由鬼谷子论坛资料库手机版根据中华人民共和国交通运输部行业标准JTG3450--2019《公路路基路面现场测试规程》中T 0967-2008 《双轮式横向力系数测试系统测试路面摩擦系数方法》开发研制并生产的。

新建、改建路面工程质量验收和正常使用道面的横向力系数检测。

二、技术参数

1、加载装置

1）最大行驶速度：160 km/hr

2）测试轮轮胎类型：光面天然橡胶轮胎测试轮轮胎规格：4.00-8-6PR

3）测试轮轮胎压力：69 ± 3kPa

4）测试轮偏置角：7.50 ± 0.50° 测试轮静态垂直荷载：761 ± 9N

5）后稳定轮轮胎类型：天然橡胶轮胎后稳定轮轮胎规格：4.00-8-6PR

6）后稳定轮轮胎压力：207 ± 14kPa 后稳定轮静态垂直荷载：525~610N 行驶距离测量误差：≤ 2mm

2、路面湿润系统

1）汽油机水泵最大流量：25m³ / hr

2）喷嘴指向：与路面夹角 25 ± 2°

3）湿润水着地点：距离测试轮胎的垂直中心线 150~200 mm

4）湿润水流量：166.6 L / min

3、信号采集系统

1）采样间距：≤ 100 mm

2）采样幅值分辨率：16bit

3）车速测量范围：0 ~120 ± 0.1 km/hr 横向摩擦力测量范围：0 ~2000 ±1 N 路面温度测量范围：-50 ~100 ±1 ℃ 环境温度测量范围：-50 ~100 ±1 ℃ 水流量测量范围：0~400 ±1 L/min 数据传输总线：以太网

4、控制器：手机/平板电脑系统电源：锂电池电池组连续工作时间：12 hr

5、工作温度范围：-5~50 ℃

6、工作湿度范围：5~85 %RH

7、外观尺寸：200 mm×180 mm×100 mm

8、存储量：5000 组试验数据主要功能：

9、自动计算试验路段和两桩之间的横向力系数 SFC 的平均值、标准差、变异系数及代表值。

10、自动记录、保存测试数据。

11、具备变量程、带通滤波及自动分析各测试参数功能。

12、具有各测点处的行驶速度、路面温度记录功能，以 Excel 格式输出记录报告。

13、具有路段统计与评估功能，以 Excel 格式输出评估报告。整体参数：

14、外形尺寸：1.5 m × 0.91 m × 0.65 m。

15、总重量：256 kg。

16、长期储存温度范围：0~45 ℃。

17、长期储存湿度范围：5~50 %RH。
