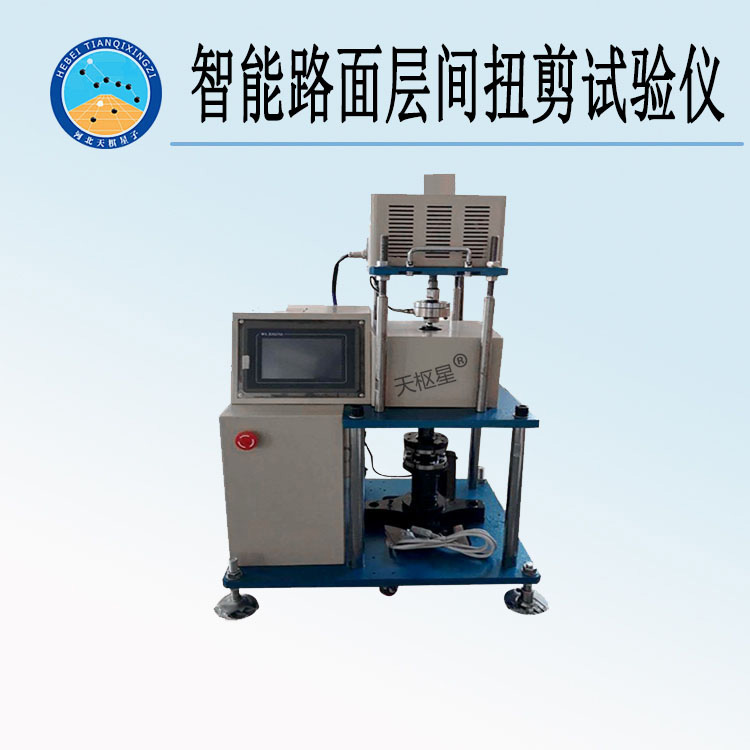

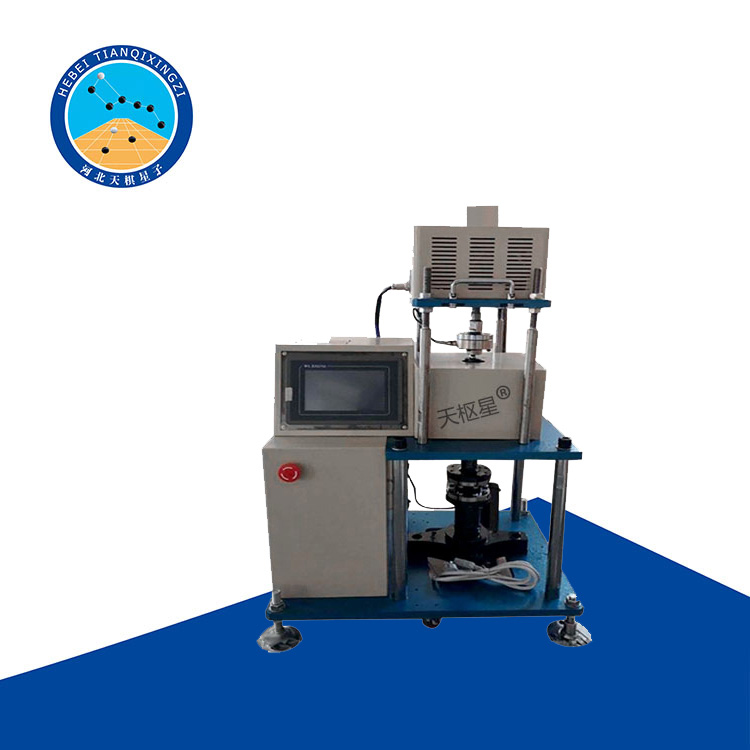

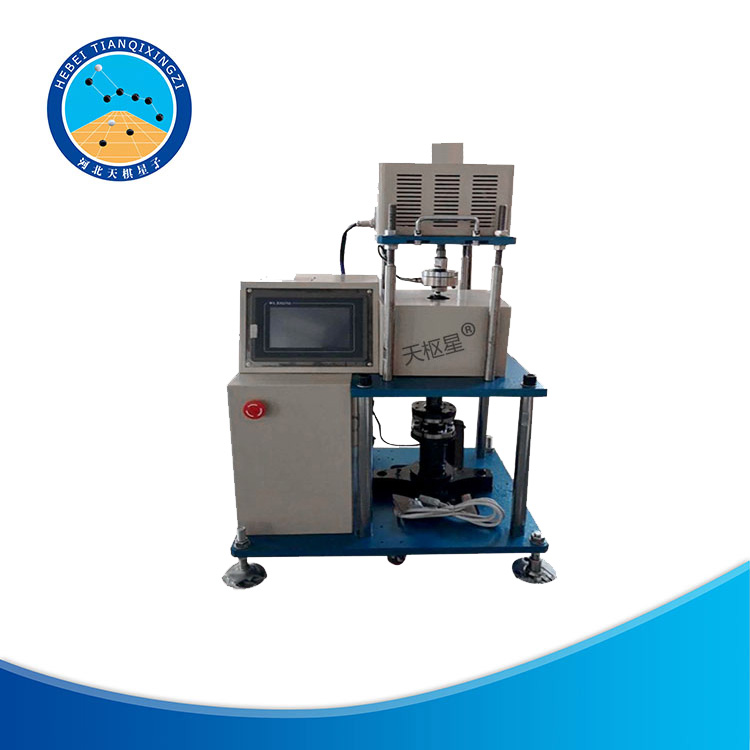

天检牌TDNJ-10型智能路面层间扭剪试验仪

一、产品简介

TDNJ-10型智能路面层间扭剪试验仪由鬼谷子论坛资料库手机版根据中华人民共和国交通运输部行业标准JTG3450--2019《公路路基路面现场测试规程》中T 0985-2019 《层间粘结强度测试方法》开发研制并生产的。

二、产品特点

1、一体式机身设计。随机配备的两半式夹具，可以采用对圆柱形试件进行圆周夹持。

　  2、带有调平地脚，可以调节机身水平。

　　3、自带可拆卸的垂直加载机构，自动恒压，加载力10KN。

　　4、扭转采用步进电机驱动加载，带速度闭环，速度无级调节；高细分驱动设计，低速无振动

　　5、主控制器采用7寸彩色触摸屏，界面友好美观，带有角度限位，过载保护。

　　6、用户操作界面是9.3寸的Windows平板电脑，采用Wifi（无线局域网）的方式和主控制器进行通讯。

　　7、用户试验软件可以完成试验操作，曲线数据保存，报表打印等。（打印机由用户自行配备）。通用的试验软件可以输入试验编号，试验类型，试验参数，样品信息，粘结材料信息，路面信息，温度，试验员姓名等报表信息，使用ACCESS数据库保存试验参数，试验数据，曲线等，保存记录无上限。

　　8、具有云存储功能。本机试验数据可以自动上传至云数据库，注册用户可以从远端通过专门的软件查看试验结果，曲线等任何信息。

二、技术参数

1、载荷传感器量程：500N.m

　　2、分辨率：0.1N.m

　　3、精度：0.5%

　　4、垂直载荷加载力：10KN

　　5、分辨率：0.01KN

　　6、精度：0.5%

　　7、扭剪角度：300度

　　8、角度分辨率：0.01度

　　9、扭剪加载速度：0.1-10rpm 无极调速

　　10、扭剪夹具适应范围：Φ100±0.5mm

　　11、电源：AC220V、50HZ

　　12、功率：1000W

　　13、外形尺寸：630×490×990mm

14、净重：97Kg
