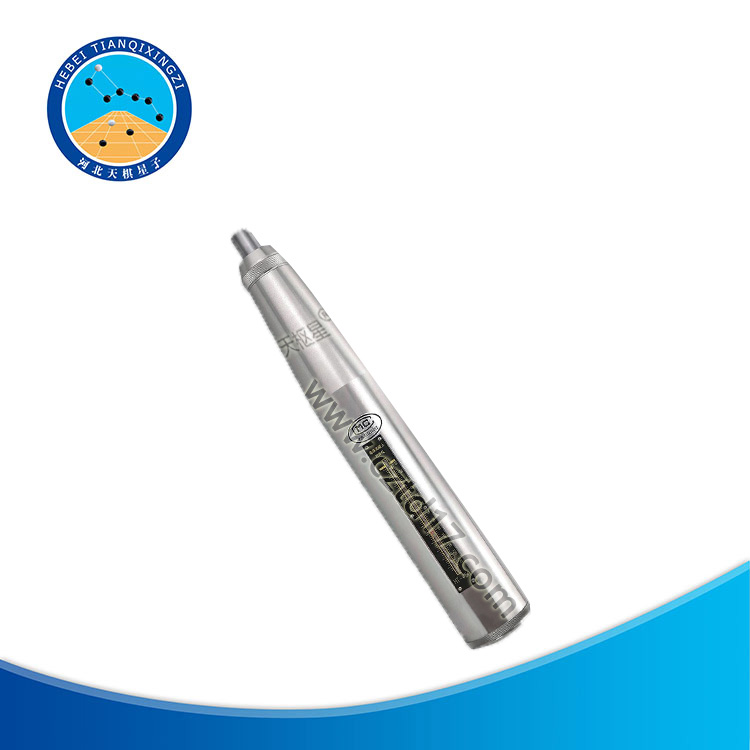

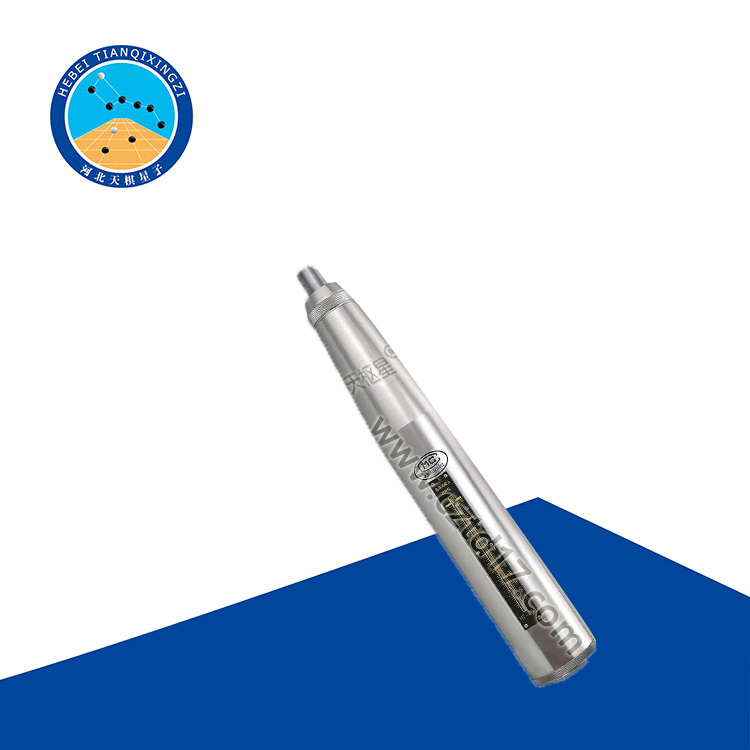

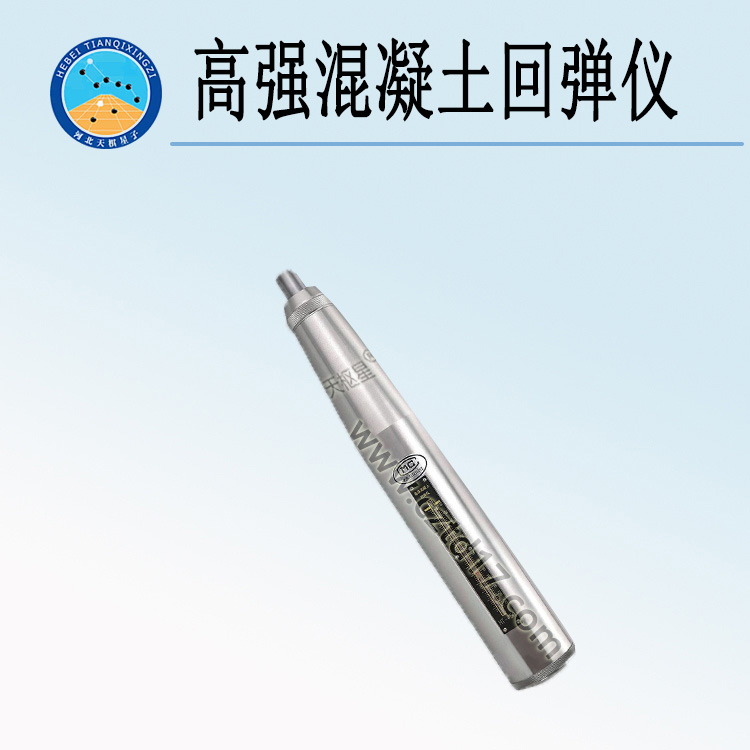

天检牌TDHT-225G型高强混凝土回弹仪

一、产品简介

TDHT-225G型高强混凝土回弹仪由鬼谷子论坛资料库手机版根据中华人民共和国交通运输部行业标准JTG3450--2019《公路路基路面现场测试规程》中T 0954-1995《 回弹仪测试水泥混凝土强度方法》开发研制并生产的。

混凝土回弹仪是用一弹簧驱动弹击锤并通过弹击杆弹击混凝土表面所产生的瞬时弹性变形的恢复力，使弹击锤带动指针弹回并指示弹回的距离。以回弹值（弹回的距离与冲击前弹击锤与弹击杆的距离之比按百分之比计算），作为混凝土抗压强度相关的指标之一，来推定混凝土的抗压强度的一种仪器。

用于检测现场混凝土结构或构件的ZC3-A中型回弹仪，在我国应用多年，技术成熟并有相应的技术标准（中华人民共和国行业标准《回弹法检测砼抗压强度技术规程》（JG/T23-92）及回弹仪检定标准（国家计量检定规程《砼回弹仪》（JJG817-93））

随着我国经济建设的发展，建设工程中高层建筑日益增多，随之采用的高强混凝土也愈来愈多，使用回弹仪检测现场高标号砼强度的要求愈加迫切。为此我厂在原ZC3-A型砼回弹仪基础上，通过多年试验改进，已研制出ZC1型高强砼回弹仪，用于检测砼抗压强度为60-80mPa范围内的砼结构或构件。

二、结构构造

图1示出（ZC1）型回弹仪在弹击后的纵向剖面结构示意图。

图1  回弹仪构造和主要零件名称

三、技术参数

1、标准能量                    5.5J

2、弹击拉簧冲击长度            100mm

3、弹击拉簧刚度                1100N/m

4、钢砧率定值                  83±2

5、弹击杆冲击球面半径          SR18mm

6、仪器质量                    1.28kg

7、规  格                      ф54×350mm
