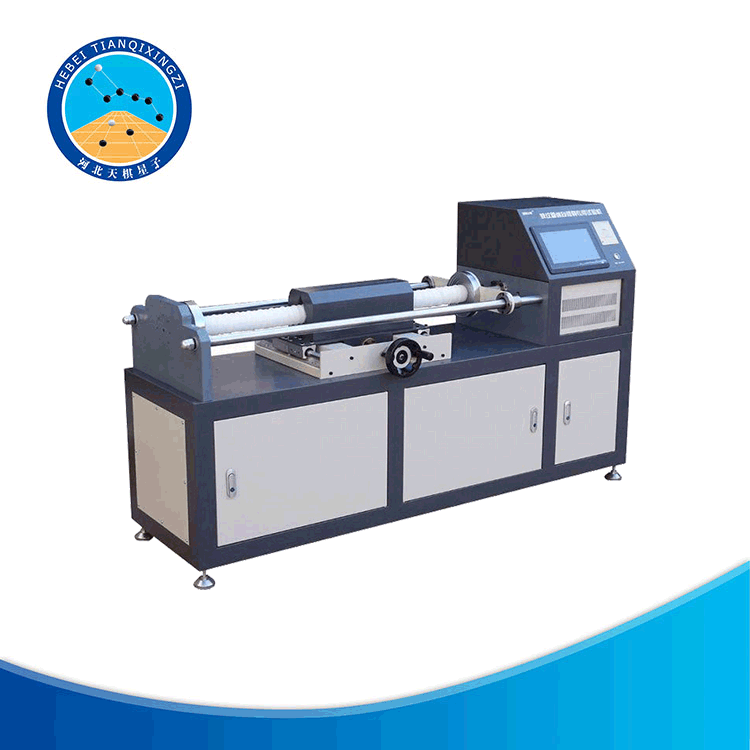

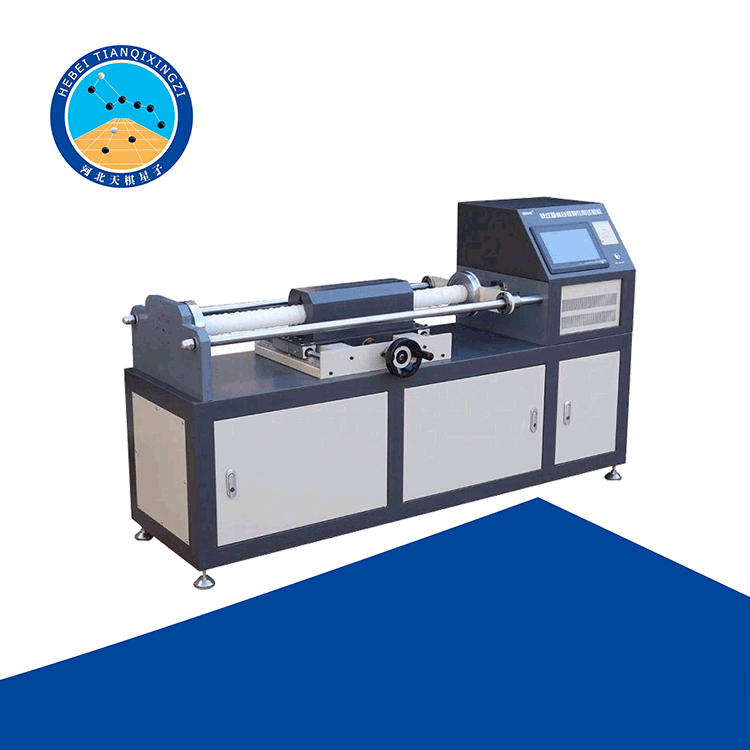

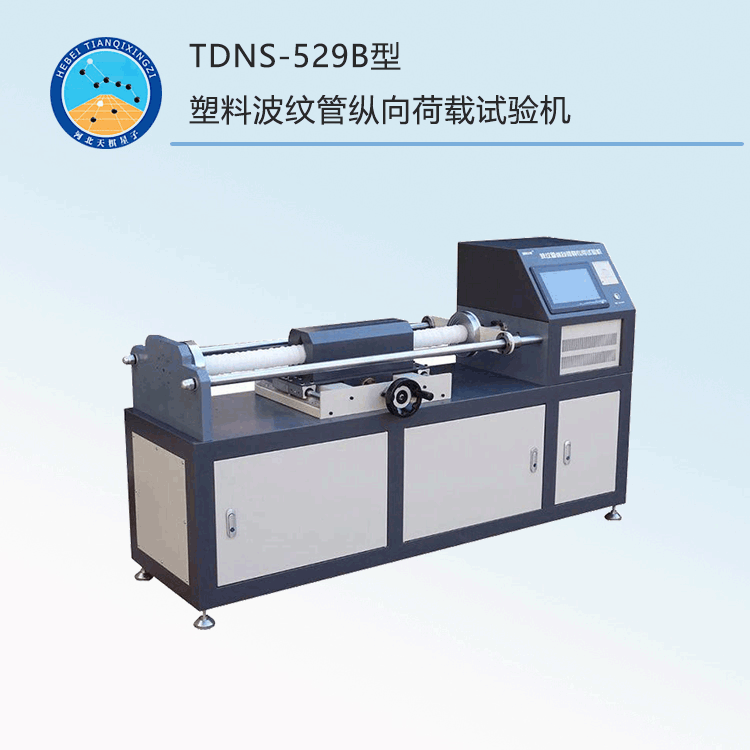

一、产品简介

本机适用交通行业标准JT/T529预应力混凝土桥梁用塑料波纹管，用于测定塑料波纹管的局部纵向荷载参数。塑向荷载性能试验截取长1100mm的塑料波纹管管节试样，不用内衬，施加纵向荷载(N)，持荷10min,记录前后所施加节压缩量，计算压缩量。

依据标准：

1、JT/T529-2005预应力混凝土桥梁用塑料波纹管

2、GB/T18477.1-2007埋地排水用硬聚氣乙烯(PVC-U)结构壁管道系统第1部分:双壁波纹管材

3、GB/T21238-2007《玻璃纤维增强塑料夹砂管》

二、技术参数

试验机等级：1级

试验力最大值：25kN

测量范围：0.4%-100%FN

示值相对误差：优于± 1%

位移分辨力：0.001rm

示值相对误差：优于±1%

速度调节范围：0.005mm/min-600mm/min  无级调速

示值相对误差：优于±0.5%

主机压缩行程：600mm

压缩空间：1200mm

实验宽度：400mm

主机外形尺寸：686x1200x1680(mm)

主机重量：约600kg

室温：10'℃~35℃

相对湿度：20%~80%

主机电源：单相220V10%50Hz

功率：0.4kW

三、产品特点

1、人体工程学设计，机宜人、人适机，符合人-机-环境系统，高效、健康、舒适、安全。

2、精密无间隙滚珠丝杠、高刚性、高稳定性的载荷机架，无振动冲击、流线型一体化制作，机架尺寸可定制。

3、高精度测力传感器，线性宽，稳定性好，保证载荷测力精度

4、高速率、低振动、免维护、静音型交流伺服电机驱动系统

5、内置以太网接口:方便的手持控制器，即停即行功能:操作灵活、随意切换。

6、多种完善的试验夹具，快速更换:

7、宽泛的测试速度0.001~600mmymin

8、内置式全数字闭环、多通道、多功能、易操控的HR]-Test测控软件:多种标准方法(国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、IS0、JIS、ASTI、DIN、BS、IF、EN、AS、NBR、IEC、GOST、CNS)。

9、试验过程的自动控制、数据采集、处理、分析、存储及显示。

10、载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方

11、控制模式智能设置，控制方式之间无冲击、平滑切换，加载、卸载平稳。

12、过程再现和数据再分析、曲线放大、比较、遍历;曲线可自由放大和缩小;满度自调。

13、操控软件，采用模块化、开放式编程、个性化设计，可自行调整。

14、标准模块:杈限管理模块、试验模块、控制模块、分析模块、查询模块输出模块等

15、操作提示和向导功能

16、灵活的Exce1或Word报告格式，可选择、指定、排序、单独、合并、多类型输出。

17、试验结束自动返回，智能、高效、快捷。

18、多重保护功能:载荷力过载保护:过流过压保护:试样破断时安全保护:试验结束自动保护等
