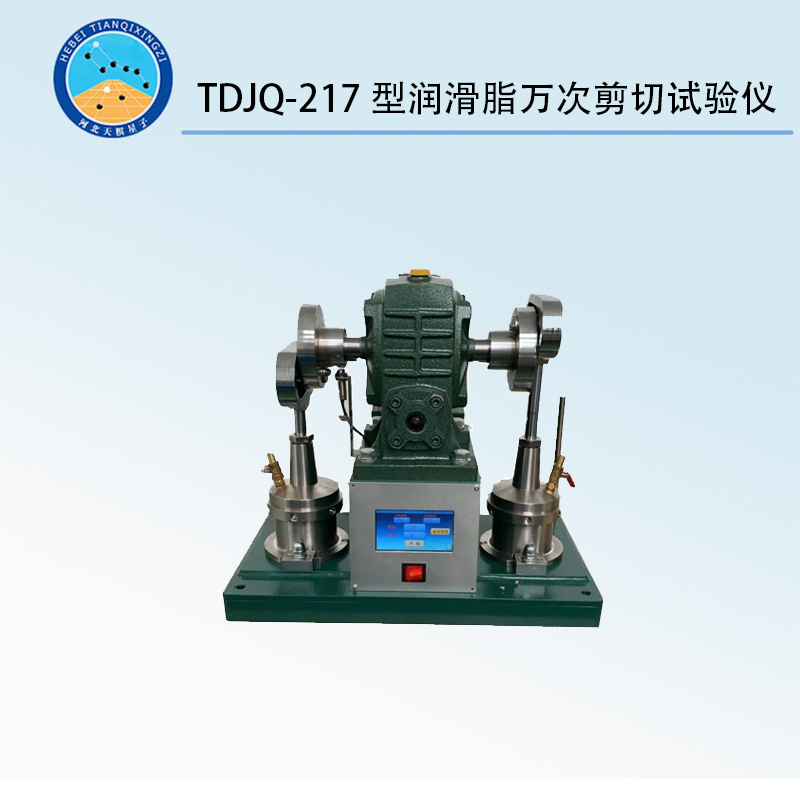

TDJQ-217型润滑脂万次剪切试验仪

一、产品简介

本试验机是根据石油和石油产品试验方法GBT269《润滑脂和石油脂锥入度测定法》并参照ISO 2137-1985《润滑脂和石油脂锥入度测定法》等标准中的对全尺寸工作器要求，而设计制造测试仪器。适用于在上述标准下对润滑脂和石油脂进行工作锥入度或延长工作锥入度，进行60次或10万次剪切试验的测定。从而评定润滑脂和石油脂的机械安定性的好坏。

结构特点：

适用标准: GB/T269 ASTM D217

二、结构特点

1.润滑脂锥入度十万次剪切测定器是按照GB/T269-91的要求在规定的试验条件下，经机械剪切工作后的稠度变化来判断润滑脂的机械安定性，以延长工作锥入度或剪切安定性表示，单位为0.1mm。

2.采用电动机带动减速器达到60次/分的剪切速率。

3.延长锥入度测试和剪切安定性可选择试验。

4.  5寸彩色液晶触摸显示屏，电脑可自行计数暂停。

5.电动机：卧式单项电容起动电动机。电压220V，功率370W，转速1400转/分。通过联轴器与涡轮减速器连接。

6.联轴器：采用梅花形弹性联轴器连接减速器与电动机。

7.涡轮减速器：双出轴减速器。传动比25：1，在减速器两端的涡轮轴上安装一对偏心机构。

8.工作器：安装在减速器两侧的机座上，由电动机通过联轴器经减速器偏心机构带动，以每分钟约60次的动作连续工作。

9.计数显示：5寸彩色液晶触摸显示屏。电脑继电器选数时用波动开关任意设定一个数字（时间），当数字到达设定值时，可带动继电器工作，切断电机电源。本仪器是一种双作用往复式的试验设备。由电动机联轴器、减速器、偏心机构、工作器和机座等组成。

10.电脑实时监测电机温度力矩参数，从而保护电机不被损坏。

11.具有环境温度监控功能，超出15-30℃试验温度范围，会给予提示。

12.本试验机主要由主轴电机、减速器、全尺寸工作器、计数控制器、计数传感器及底座等组成。

13.主轴电机采用单相鼠笼式电动机，运行平稳；减速器采用箱式齿轮结构，工作可靠；计数器采用数字显示，方便观察；底座采用厚钢板制造。

三、技术参数

1.电源：AC220V±10％，50Hz

2.主轴转速: 1400r/min

3.电机功率: 375W

4.减速比: 1：25

5.工作头数:两个

6.外形尺寸及重量: 500×600×450（mm），约120Kg
