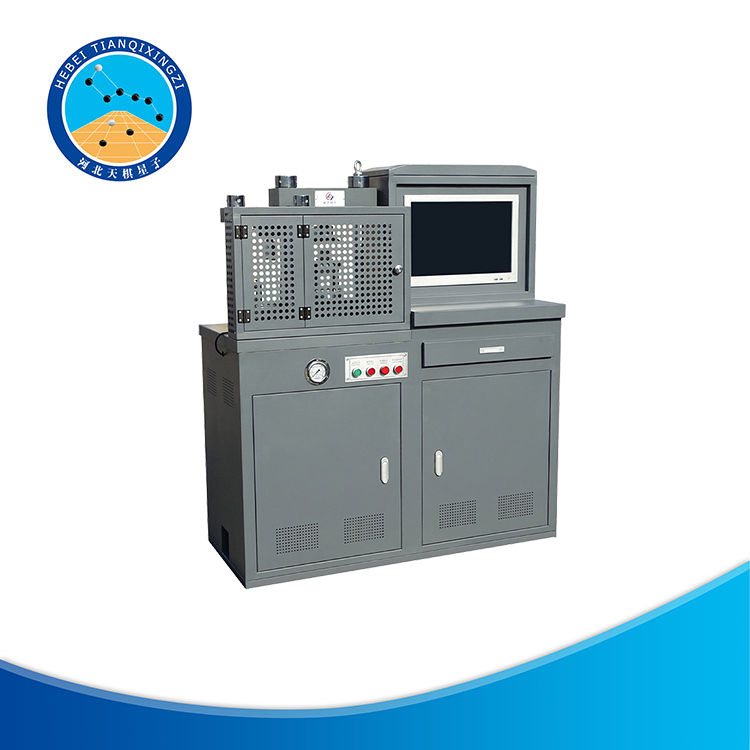

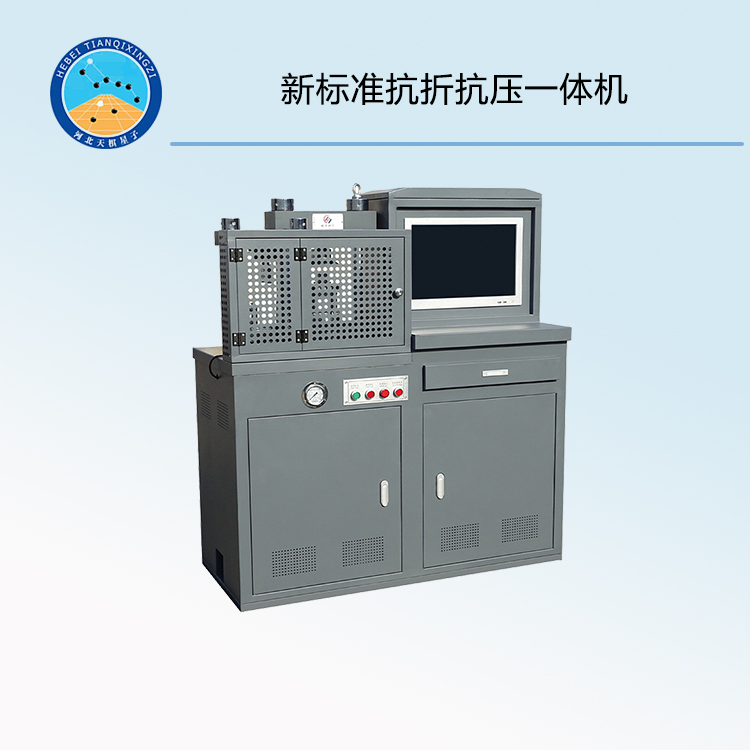

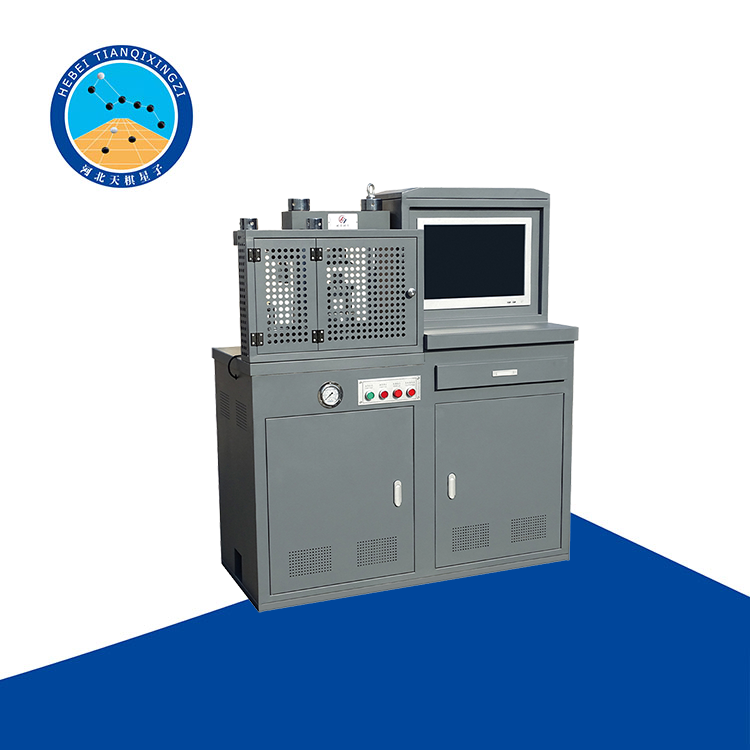

TDYE-300S型新标准抗折抗压一体机

一、工作条件

1、环境温度 0~40℃

2、湿度 ≤90%RH

3、工作电压 220V±10%，50Hz

4、安全性能 符合国家标准GB/T2611-2022

二、功能与组成

1、仪器功能 主要用于测定水泥胶砂抗折抗压强度，符合JC/T 960-2022《水泥胶砂强度自动压力试验机》标准要求。

2、仪器主要组成：仪器主机1台 控制器（17吋控制终端）1台 输出终端1台 抗折夹具2个 抗压夹具2个

3、控制终端：17吋触屏，处理器j1800，4G+128g，双网口+双串口

4、输出终端：具有打印，复印和扫描功能，激光，自动双面打印，支持有线和无线打印，黑白打印

5、夹具：抗折夹具和抗压夹具各2个，符合国家标准GB/T17671—2021。

三、技术性指标

1、试验力 抗压：≥300kN；抗折：≥10kN

2、试验机级别 0.5级

3、试验机测力范围 2%～100%FS

4、试验力示值相对误差 ±0.5%

5、加荷速率 抗压：0.1～25kN/s；抗折:≥50N/s

6、加荷速度误差 ±5%

7、上下压板间距离 抗压：0～260mm；抗折：0～200mm

8、承压板尺寸 抗压：φ200mm±5mm；抗折：80mm±5mm×150mm±5mm

9、行程 抗压: ≥100mm；抗折：≥80mm

10、控制方式 电子式

11、电机功率 ≥0.75kW

12、主机重量 约500kg

四、主要结构与工作原理

本试验机主要有机架、液压PID控制系统、微电脑测量显示及打印系统、电气系统等组成。

1、机体由底座、横梁、支架及两根立柱组成整体，固定在机座上的油缸，其活塞行程可上升80mm，当活塞上升时，为防止灰尘进入油缸，在柱塞上装有防尘罩。工作油缸和工作活塞上组合密封的，在油缸的内壁上专门设有溢油孔，这种结构可使工作油缸与活塞间的摩擦系数减少到极小限度，从而保证俩试验机的精度。下压板的园刻线（φ100mm）是帮助操作者放置时间及抗压夹具时找中心的。

2、液压操作部分

本试验机的操作箱主要有油箱、油泵、滤油器、比例阀组、二位四通阀、安全阀等组成，均安装与机体上。油泵为直轴式五柱塞泵，加荷时，通过比例阀控制油缸压力及加荷速度。

3、测力机构

本机采用高精度轮辐传感器（±0.05%），其信号经PCI板经放大板放大控制比例阀加荷及二位四通阀卸荷。
