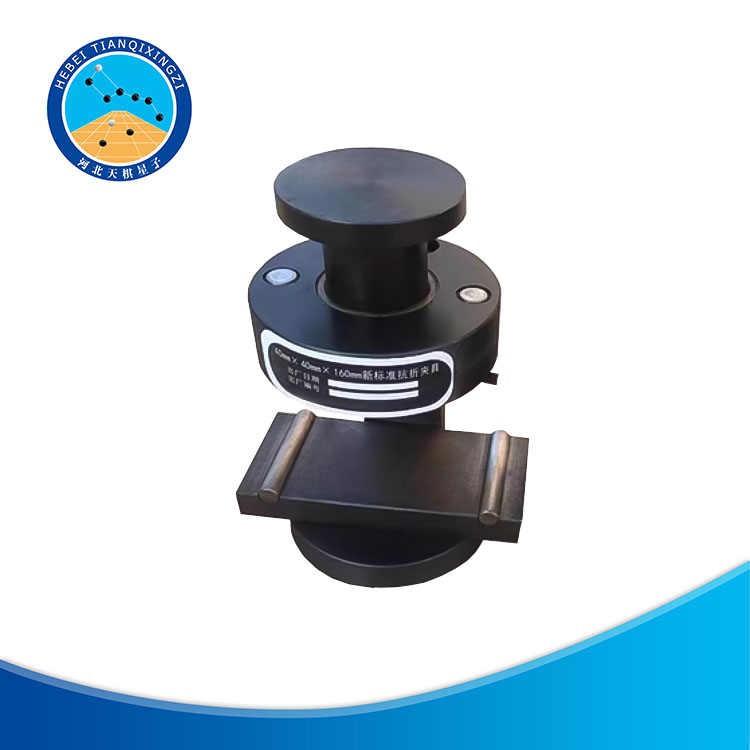

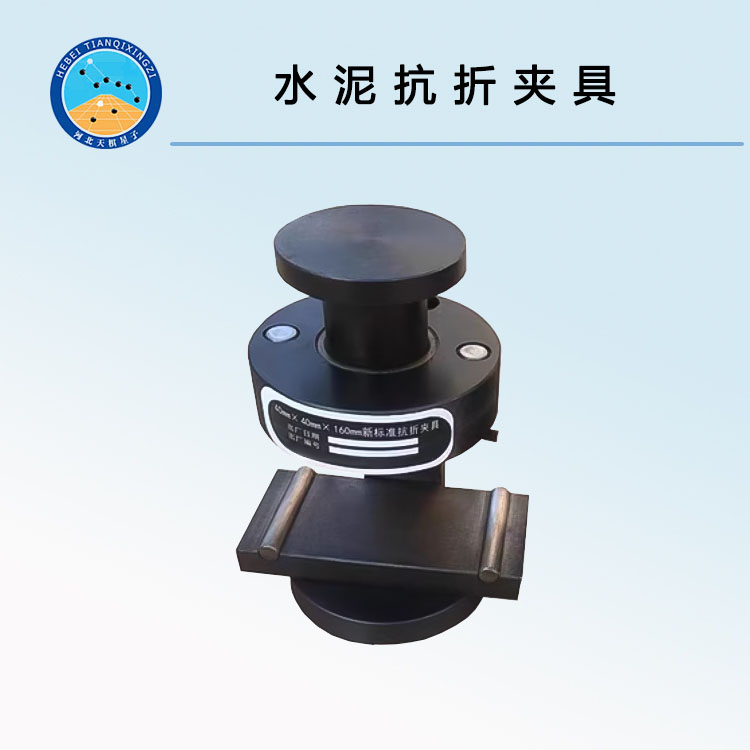

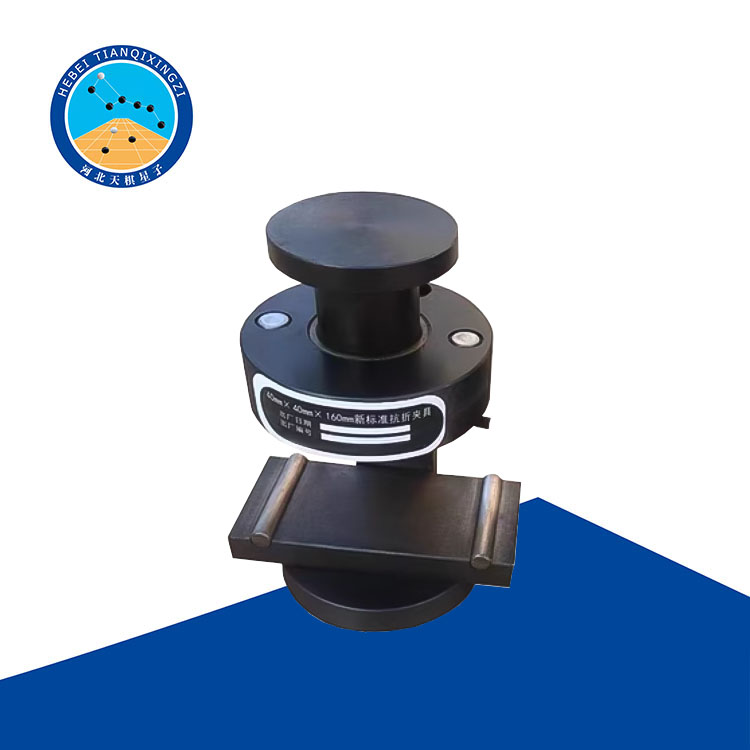

TDJC724-J水泥抗折夹具

适用范围：

水泥抗折夹具用于水泥胶砂抗折试验。

执行标准：

JC/T683-1997、GB/T17671-1999标准

规格型号：TDJC724-J

技术参数：

1.上下压板长度40±0.1mm

2.压辊直径10mm

3.下压辊跨距100mm

产品特点：

1.具有坚固的夹具体，在夹具体下部孔内固定着下压力板，用作承放水泥试块之用。

2.在下压力板上装有二只定位销，用于试块定位。

3.夹具体上部孔内紧配衬套，衬套内装有上球座，上球座在孔内能自由轴向移动和转动。上压力板由挂簧销，拉簧，螺母，球面圆柱头螺钉，相互连接，挂吊在夹具体上，并与上球座球面接触，以保证试块上、下平面不平行时，使上压力板能自动回转，使其平面与试块上平面紧密接触，在上压力板一侧装有导向圆销，插入夹具体中部长槽内，使上压力板不能在水平面转动。

4.通过旋转球面圆柱头螺钉可调整上压力板的高低位置。上、下压力板之距一般调整为45~50，当试块加压时，上球座受力向下移动，使上压力板接近试块上平面,卸压后由于拉簧作用，上压力板能自动复位

注意事项：

使用完毕后及时清除试块碎屑，各运动部位涂抹润滑油，各光面涂抹防锈油以防腐蚀。

结构组成：

水泥抗折夹具主要由下夹具座、上夹具座、标准夹辊、抗劈裂夹具上下压条等组成。下夹具座通过定位销(垫圈固定在压力机活塞上，上夹具座通过上支座、菱形销及压力机上的定位销和两内六角螺钉固定在压力机横梁上。
