T0707—2025  沥青混合料密度试验(蜡封法)

 本文引用JTG 3410-2025《公路工程沥青及沥青混合料试验规程》-T0707—2025  沥青混合料密度试验(蜡封法)

1目的与适用范围

1.1本方法适用于测定吸水率大于2%、空隙率为7%～10%的沥青混合料试件的毛体积相对密度或毛体积密度。

1.2本方法测定的毛体积相对密度适用于计算沥青混合料试件的空隙率、矿料间隙率等各项体积指标。

1.3本试验标准温度为25℃±0.5℃。

2仪具与材料

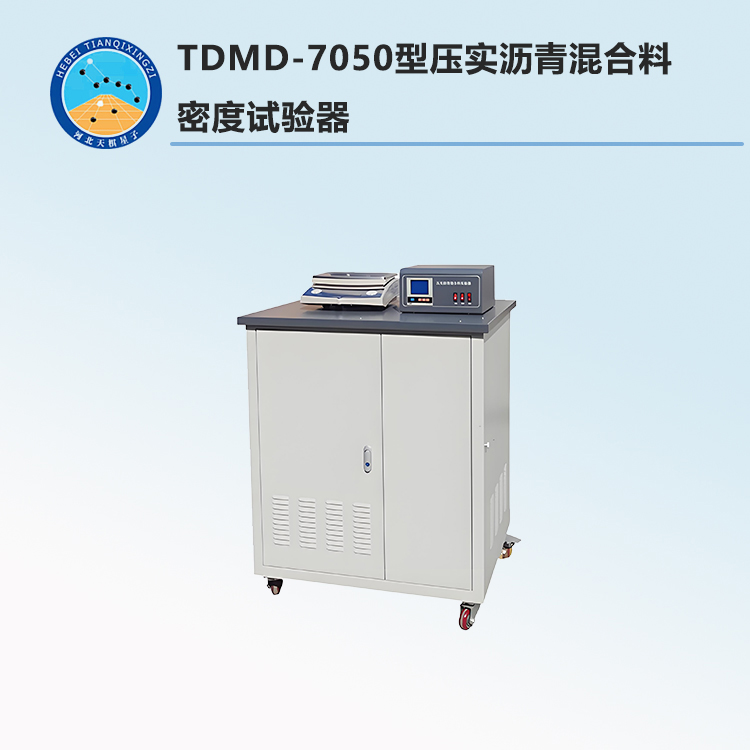

TDMD-7050型压实沥青混合料密度试验器

2.1浸水天平或电子天平：最大称量在3kg以下时，感量0.1g;最大称量在3kg以上时，感量0.5g,应有测量水中重的挂钩。

2.2网篮。

2.3溢流水箱：满足本规程T0705中2.3的要求。

2.4试件悬吊装置：满足本规程T0705中2.4的要求。

2.5真空干燥仪：满足本规程T0705中2.6的要求。

2.6红外温度枪：满足本规程T0705中2.7的要求。

2.7熔点已知的石蜡。

2.8冰箱：可保持温度为4～5℃。

2.9铅或铁块等重物。

2.10温度计：分度值0.1℃。

2.11试验用水：可饮用水新煮沸后，冷却至室温备用。

2.12其他：滑石粉、秒表、电风扇，带电热套、可调温的电炉或带石棉垫的燃气灶。

3方法与步骤

3.1准备试件。可按本规程T0702、T0703、T0704或T0736室内成型试件或成型试件经钻芯、切割处理，也可按本规程T0701采用现场钻芯、切割等方法准备试件。

3.2选择适宜的浸水天平或电子天平，最大称量应满足试件质量的要求。

3.3将试件在室温23℃±5℃条件下静置不少于1h；除去试件表面的浮粒，称取干燥试件的空中质量m_a。对现场获取的或室内切割、钻取的潮湿试件，或试件受潮时，按如下要求烘干试件后称取空中质量ma

(1)采用真空干燥仪烘干。将试件用干毛巾等擦除表面水后，在室温23℃±5℃条件下静置不少于1h,然后放入真空干燥仪，在低于0.8kPa的真空条件下干燥至恒重；烘干时间一般为30min。

(2)低温烘箱中干燥。试件用干毛巾等擦除表面水，在52℃±5℃烘箱中烘干约12～24h至恒重，再在室温冷却至23℃±5℃。

3.4将试件置于冰箱中，在4～5℃条件下冷却不少于30min。

3.5将石蜡加热至熔点+10℃熔化，然后保持在熔化温度+5℃。

3.6从冰箱中取出试件，立即将试件一部分浸入石蜡液中，一边浸泡一边用试件搅拌，不超过5s;取出冷却、固化后，将试件其他部分，按同样方法浸泡石蜡液，直至全部表面被石蜡封住。检查试件表面，若有局部漏涂石蜡，可以用热石蜡刷涂。试件在常温下放置30min,称取蜡封试件的空中质量m_p

3.7挂上网篮、浸入水箱中，调节水位，将天平调平或复零。调整水温并保持在25℃±0.5℃。将蜡封试件放入网篮浸水约1min,读取水中质量m_c

3.8当试件在测定密度后还需要做其他试验时，为便于除去石蜡，可事先在干燥试件表面涂一薄层滑石粉，称取涂滑石粉后的试件质量m_s，然后再蜡封测定。

3.9用蜡封法测定时，石蜡对水的相对密度按下列步骤实测确定：

3.9.1取一块铅或铁块之类的重物，称取空中质量m_g。

3.9.2测定重物在温度为25℃±0.5℃的水中的质量m′_g。

3.9.3待重物干燥后，按上述试件蜡封的步骤将重物蜡封后测定其空中质量m_d及水温为25℃±0.5℃的水中的质量m′_d

4数据处理

4.1计算试件的毛体积相对密度，精确至0.001。

4.1.1按式(T0707-1)计算石蜡对水的相对密度。

γ_p=(m_d-m_g)/〔(m_d-m_g)-(m′_d-m′_g)〕                  (T0707-1)

式中：γ_p——在25℃温度条件下石蜡对水的相对密度，无量纲；

m_g——重物的空中质量，g;

m′_g——重物的水中质量，g;

m_d——蜡封后重物的空中质量，g;

m′_d——蜡封后重物的水中质量，g。

4.1.2按式(T0707-2)计算试件毛体积相对密度。

γ_f=m_a/(m_p-m_c)-(m_p-m_a)/γ_p                     (T0707-2)

式中：γ_f——由蜡封法测定的试件毛体积相对密度，无量纲；

m_a——试件的空中质量，g;

m_p——蜡封试件的空中质量，g;

m_c——蜡封试件的水中质量，g。

4.1.3按式(T0707-3)计算涂滑石粉后测定的试件毛体积相对密度。

γ_f=m_a/(m_p-m_c)-〔(m_p-m_s)/γ_p+(m_s-m_a)/γ_s〕            (T0707-3)

式中：m_s——试件涂滑石粉后的空中质量，g;

γ_s——滑石粉对水的相对密度，无量纲。

4.1.4按式(T0707-4)计算试件的毛体积密度，精确至0.001。

ρ_f=γ_f×ρ_w         (T0707-4)

式中：ρ_f——蜡封法测定的试件毛体积密度，g/cm³;

ρ_w——在25℃温度条件下水的密度，取0.9970g/cm³。

4.2按本规程T0705的方法计算试件的空隙率、沥青的体积百分率、矿料间隙率等各项体积指标。

5允许误差

5.1毛体积相对密度重复性试验的允许误差为0.041g/cm³。

5.2毛体积相对密度再现性试验的允许误差为0.069g/cm³。

6报告

6.1试验项目名称和执行标准。

6.2沥青混合料的类型。

6.3接样日期、样品描述。

6.4试验日期，仪器设备的名称、型号及编号。

6.5试验温度及试验结果。

6.6其他需要说明的情况。

在我单位整理过程中有可能会出现部分错误，仅供参考，建议购买正版试验标准。
