T0708—2011  沥青混合料密度试验(体积法)

 本文引用JTG 3410-2025《公路工程沥青及沥青混合料试验规程》-T0708—2011  沥青混合料密度试验(体积法)

1目的与适用范围

1.1本方法适用于体积法测定空隙率不小于10%的沥青混合料毛体积相对密度或毛体积密度。

1.2本方法也适用于测定毛体积相对密度，计算沥青混合料试件的空隙率、矿料间隙率等各项体积指标。

1.3本方法也适用于测定连通空隙率。

2仪具与材料

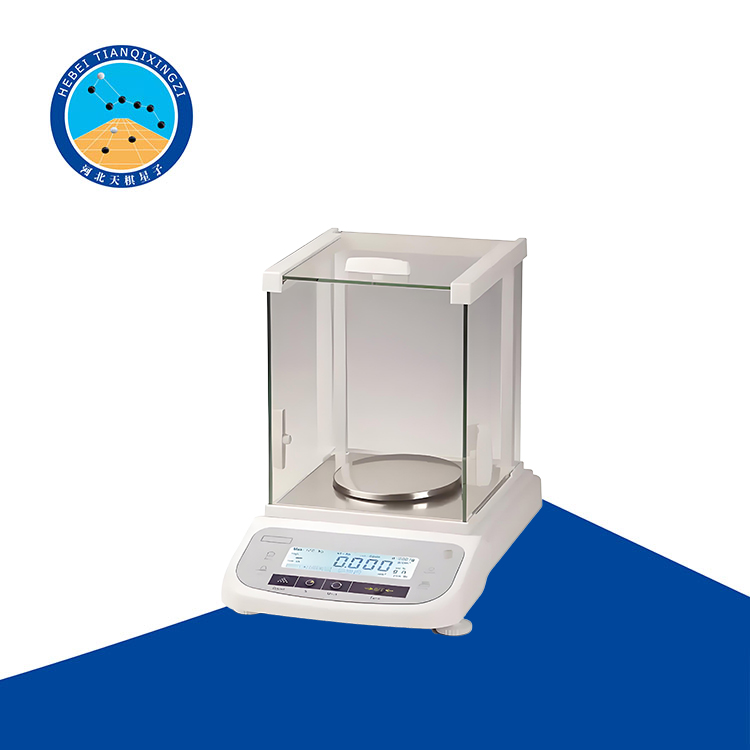

2.1电子天平：最大称量在3kg以下时，感量0.1g；  最大称量在3kg以上时，感量0.5g。

2.2电热鼓风干燥箱：控温精度±5℃,并满足本规程T0602中2.1的要求。

2.3真空干燥仪：满足本规程T0705中2.6的要求。

2.4红外温度枪：满足本规程T0705中2.7的要求。

2.5游标卡尺。

2.6测定连通空隙率需要的仪具：

2.6.1网篮。

2.6.2溢流水箱：满足本规程T0705中2.3的要求。

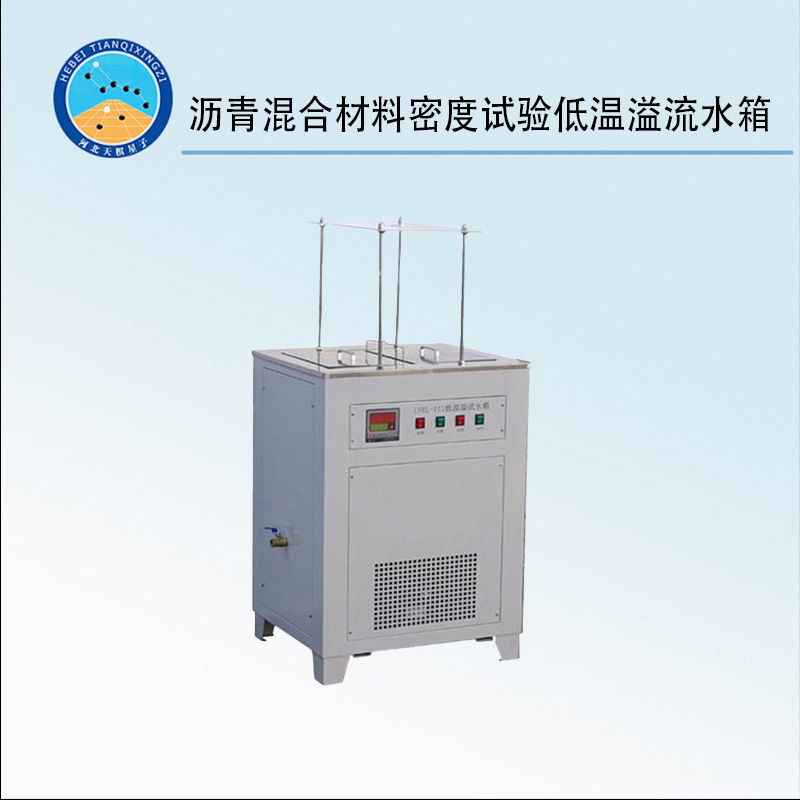

TD705-1型 沥青混合材料密度试验低温溢流水箱

2.6.3试件悬吊装置：满足本规程T0705中2.4的要求。

以上产品我公司均有生产和销售

3方法与步骤

3.1准备试件。可按本规程T0702、T0703、T0704或T0736室内成型试件或成型试件经钻芯、切割处理，也可按本规程T0701采用现场钻芯、切割等方法准备试件。

3.2选择适宜的浸水天平或电子天平，最大称量应满足试件质量的要求。

3.3除去试件表面的浮粒，称取干燥试件的空中质量m。

3.4用卡尺测定试件的各种尺寸，精确至0.01cm。

3.4.1圆柱体试件的直径，取上下2个断面测定结果的平均值，高度取十字对称四次测定的平均值。

3.4.2棱柱体试件的长度取上下2个位置的平均值，高度或宽度取两端及中间3个断面测定的平均值。

3.5当测定试件连通空隙率时，将溢流水箱水温保持在25℃±0.5℃。挂上网篮，浸入溢流水箱的水中，调节水位，将天平调平并复零，把试件置于网篮中，在水中浸泡约1h;水浸期间用木槌等轻敲试件，排除空气，必要时加微量表面活性剂去泡；称取水中质量m_w。当不测定连通空隙率时，不需要测定水中质量。

3.6对现场获取的或室内切割、钻取的潮湿试件，或试件受潮时，按如下要求烘干试件后称取空中质量m_a:

(1)采用真空干燥仪烘干。将试件用干毛巾等擦除表面水后，在室温23℃±5℃条件下静置不少于1h,然后放入真空干燥仪，在低于0.8kPa的真空条件下干燥至恒重；烘干时间一般为30min。

(2)低温烘箱中干燥。试件用干毛巾等擦除表面水，在52℃±5℃烘箱中烘干约12～24h至恒重，再在室温冷却至23℃±5℃。

(3)高温烘箱中干燥。当试件不用于其他试验时，可将试件置于金属盘中，在不超过混合料拌和温度(当试件拌和温度未知时，采用163℃±5℃)条件下烘干至松散，用敲打等方法分散成不大于6mm的颗粒，然后烘干约1.5h至恒重，再在室温冷却至23℃±5℃。

4数据处理

4.1按式 (T0708-1) 计算圆柱体试件毛体积，精确至0.1。

V=(π×d²×h)/4                    (T0708-1)

式中：V——试件的毛体积，cm³

d——试件的直径，cm

h——试件的高度，cm

4.2按式 (T0708-2) 计算棱柱体试件的毛体积，精确至0.1。

V=l×b×h             (T0708-2)

式中：l——试件的长度，cm

b——试件的宽度，cm

h——试件的高度，cm

4.3按式 (T0708-3) 计算试件的毛体积密度，精确至0.001。

ρ_s=m_a/V                (T0708-3)

式中：ρ_s——用体积法测定的试件的毛体积密度，g/cm³

m_a——干燥试件的空中质量，g。

4.4按式(T0708-4)计算试件的毛体积相对密度，精确至0.001。

γ_s=ρ_s/0.997

(T0708-4)

式中：Ys——体积法测定的25℃毛体积相对密度，无量纲；

0.9970——水在25℃时的密度，g/cm³。

4.5取一组试件的算术平均值作为混合料毛体积密度、毛体积相对密度的试验结果，精确至0.001g/cm³、0.001。

4.6按本规程T0705的方法计算试件空隙率、沥青的体积百分率、矿料间隙率等各项体积指标。

4.7按式 (T0708-5) 计算试件的连通空隙率，精确至0.01。

V_cv=〔V-(m_a-m_w)/0.9970 〕×100/V             (T0708-5)

式中：V_cv——试件的连通空隙率，%

m_w——试件的水中质量，g

4.8取一组试件连通空隙率的算术平均值作为试验结果，精确至0.1%。

5允许误差

5.1毛体积相对密度重复性试验的允许误差为0.054g/cm³。

5.2毛体积相对密度再现性试验的允许误差为0.072g/cm³。

6报告

6.1试验项目名称和执行标准。

6.2沥青混合料的类型。

6.3接样日期、样品描述。

6.4试验日期，仪器设备的名称、型号及编号。

6.5试验温度及试验结果。

6.6其他需要说明的情况。

在我单位整理过程中有可能会出现部分错误，仅供参考，建议购买正版试验标准。
