本文引用GB/T 50123-2019《土工试验方法标准》中收缩试验

1一般规定

1.1土样应为原状试样或击实试样。

1.2本试验应在室温不高30℃的条件下进行。

2仪器设备

2.1收缩仪(图2.1)多孔板上孔的面积应大于总面积的50%。

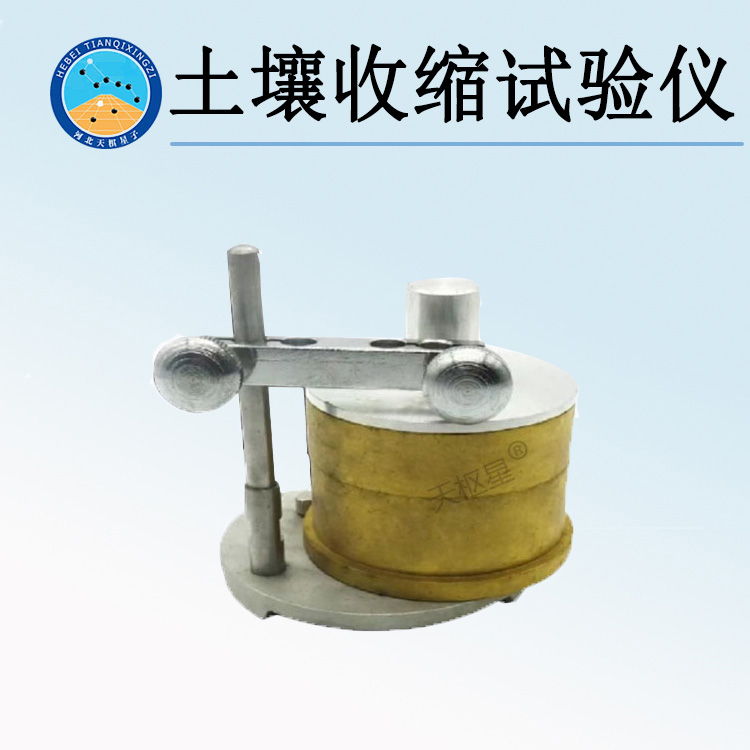

TD121-1型土壤收缩试验仪

图2.1收缩仪

1—量表；2—支架；3—测板；4—试样；5一多孔板；6—垫块

或者采用：

TD121-2型全自动土壤收缩试验仪

2.2环刀尺寸参数应符合现行行业标准《土工实验仪器环刀》SL 370的规定。

2.3百分表量程应为10mm,分度值应为0.01mm。

2.4天平量程应为500g,分度值应为0.1g。

2.5其他设备包括烘箱、干燥缸、蜡封工具。

以上产品我公司均有生产和销售

3试验步骤

3.1试样制备应按本标准第4.3节～第4.5节的步骤进行。

3.2将制备好的试样推出环刀(当试样不紧密时，应采用风干脱环法),置于多孔板上，称试样和多孔板的质量，应准确至0.1g。

3.3装好百分表，记下初读数。

3.4根据室内温度及收缩速度，宜每隔1h～4h测记百分表读数，并称整套装置和试样质量，准确至0.1g;2d后，每隔6h~24h测记百分表读数并称质量，直至两次百分表读数不变。称量时应保持百分表不变。在收缩曲线的第I阶段内应取得不少于4个数据。

3.5取出试样在105℃~110℃下烘干，称干土质量。

3.6应按本标准第6.3节蜡封法的规定测定烘干试样体积。

4计算、制图和记录

4.1不同时间的含水率应按下式计算：

Wt=（m1/md-1）×100

式中：Wt——时间t时的试样含水率(%);

m1——时间t时的试样质量(g)。

4.2线缩率应按下式计算：

δst=(Z1-Z0)/h0×100

式中：δst——时间t时的试样线缩率(%);

Z1——时间t时的百分表读数(mm);

Z0——百分表初始读数(mm)。

4.3体缩率应按下式计算：

δv=(V0-Vd)/V0×100

式中：δv——体缩率(%);

V0——试样初始体积(环刀容积)(cm³);

Vd——试样烘干后的体积(cm³)。

4.4收缩系数应按下式计算：

λs=Δδst/Δw

式中：λs——收缩系数；

Δδst———收缩曲线上第I阶段2点线缩率之差(%);

Δw——相应于Δδst两点含水率之差(%)。

4.5以线缩率为纵坐标，含水率为横坐标，绘制关系曲线(图

4.5)。延长第I、Ⅲ阶段的直线段至相交，两线交点对应的横坐标值ws即为原状土的缩限。

图4.5线缩率与含水率关系曲线

4.6收缩试验的记录格式应符合本标准附录D表D.45的规定。
