一、产品概述

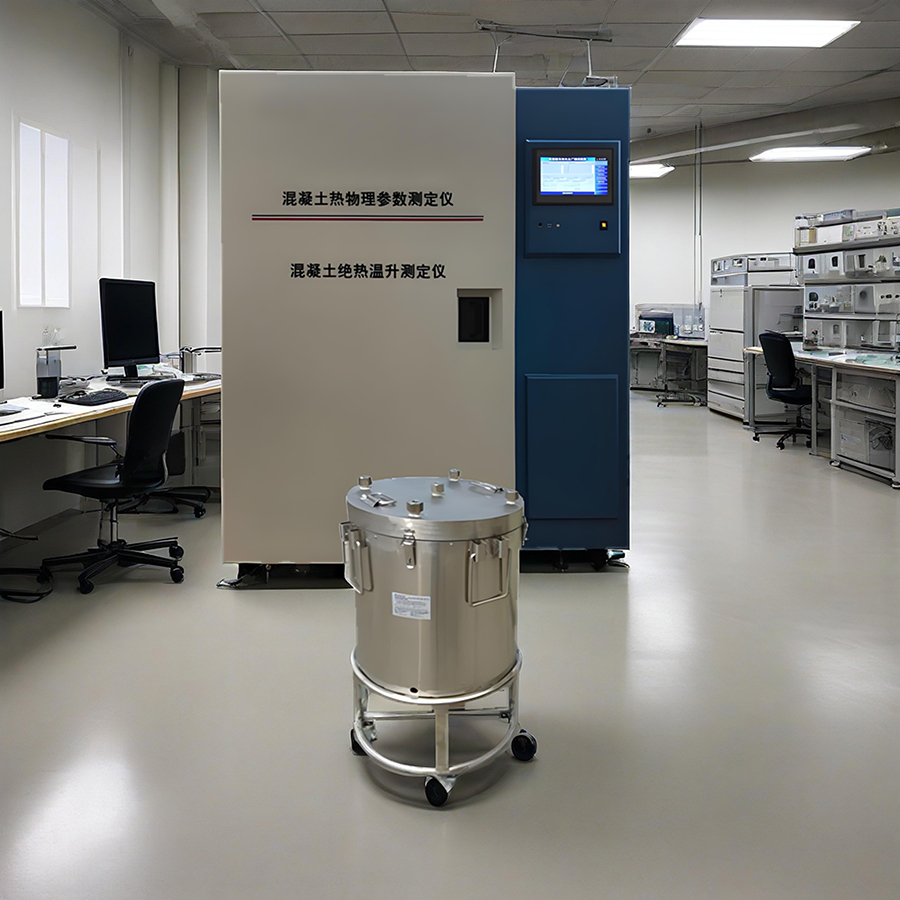

TDJG329-3混凝土热物理参数测定仪是我公司依据中华人民共和国建筑行业标准JG/T 329-2011《混凝土热物理参数测定仪》开发研制的专业检测设备，专用于配合TDJG329-J混凝土绝热温升试验装置、TDJG329-R混凝土比热容加热试验装置、TDJG330-K混凝土扩散率和热线胀系数试验装置等，精确测定混凝土在绝热条件下，胶凝材料（如水泥、掺和料等）在水化过程中的温度变化及最高稳升值。

本仪器采用先进的触摸屏控制技术，具有操作简便、测试性能稳定可靠、自动跟踪温度、实时显示曲线与历史曲线、测试精度高等显著优点，是水工混凝土热物理参数检测的专业试验仪器，广泛应用于水利工程、大坝建设、混凝土材料研究等领域。

二、符合标准

本仪器严格遵循以下国家及行业权威标准：

•DL/T5150-2017《水工混凝土试验规程》

•SL352-2006《水工混凝土试验规程》

•GB/T50080-2016《普通混凝土拌合物性能试验方法标准》

•JG/T 329-2011《混凝土热物理参数测定仪》

三、技术参数

四、仪器组成

TDJG329-3混凝土热物理参数测定仪主要由以下部分组成：

1.主机系统：包含高精度温控单元、数据采集模块、触摸屏控制界面

2.试件桶（50L）：用于放置混凝土试样，进行绝热条件下的温度变化测试

3.温度传感器：高精度传感器，实时监测混凝土试样温度变化

4.数据采集与处理系统：自动记录温度数据，实时显示温度曲线

5.电源系统：220V 50Hz标准电源输入，最大功率1.5kW

6.控制系统：基于触摸屏的智能控制界面，支持参数设置与实时监控

五、操作步骤

5.1试验前准备

1.环境检查：确保试验环境满足要求（温度20℃±2℃，湿度≤90%RH）

2.仪器检查：检查仪器各部件是否完好，电源连接是否正常

3.试件准备：按试验规程制备混凝土试样，装入50L试件桶中

4.传感器安装：将温度传感器正确安装于试件桶内，确保与混凝土试样充分接触

5.仪器预热：接通电源，让仪器预热15-30分钟，确保系统稳定

5.2仪器设置

1.开机：打开电源开关，启动仪器

2.参数设置：通过触摸屏界面，设置试验参数（如采样频率、目标温度范围等）

3.温度校准：根据需要，进行温度传感器校准，确保测量精度

4.系统自检：运行系统自检程序，确认各部件工作正常

5.3试验操作

1.试样放置：将装有混凝土试样的试件桶正确安装于仪器测试舱内

2.启动试验：在触摸屏上选择"开始试验"，仪器自动进入数据采集模式

3.实时监控：通过触摸屏实时观察混凝土试样的温度变化曲线

4.数据记录：系统自动记录温度数据，实时显示温度变化曲线与历史曲线

5.试验监测：试验过程中，密切观察仪器运行状态，确保试验正常进行

5.4试验结束与数据处理

1.试验终止：当混凝土温度达到稳定状态或达到预设试验时间后，停止试验

2.数据保存：试验结束后，系统自动保存测试数据，操作人员也可手动保存

3.数据导出：通过触摸屏界面，将试验数据导出至U盘或其他存储设备

4.结果分析：根据记录的温度变化数据，计算胶凝材料在水化过程中的温度变化及最高稳升值

5.关机：试验完成后，按正确步骤关闭仪器电源

六、注意事项

1.环境要求：试验环境必须满足温度20℃±2℃，湿度≤90%RH的要求

2.试件准备：混凝土试样制备应严格按照相关试验规程进行，确保试样代表性

3.传感器安装：温度传感器必须与混凝土试样充分接触，避免测量误差

4.电源要求：仪器工作电源为220V 50Hz，确保电源稳定，避免电压波动影响测试精度

5.操作安全：试验过程中，操作人员不得随意移动或调整仪器部件

6.维护保养：定期清洁仪器表面，检查各连接部件的稳固性，保持仪器干燥清洁

7.温度校准：定期进行温度传感器校准，确保测量精度

8.异常处理：如遇仪器异常或数据异常，应立即停止试验，检查原因后方可继续

七、维护与保养

1.日常维护：试验结束后，清洁仪器表面，保持仪器干燥清洁

2.定期检查：定期检查各连接线缆、传感器等部件的连接状态与工作性能

3.长期存放：如长期不使用，应断开电源，清洁仪器并存放于干燥环境

4.软件更新：根据厂家提供的软件更新信息，及时更新仪器控制软件

5.校准服务：建议定期（建议每年一次）返回厂家或授权服务中心进行专业校准与维护

6.故障处理：如遇仪器故障，应及时联系厂家技术支持，不得自行拆解维修

八、技术支持与服务

1.操作培训：厂家提供免费的操作培训服务，确保用户正确使用仪器

2.技术支持：提供7×24小时技术咨询，解答用户使用过程中的技术问题

3.维修服务：提供仪器维修服务，确保仪器长期稳定运行

4.校准服务：提供专业校准服务，保证测试数据的准确性

5.软件升级：免费提供软件功能升级，不断提升仪器性能与功能

*本说明书内容如有变更，恕不另行通知，请以最新版本为准。*

*建议用户妥善保管本说明书，以便随时查阅。*
