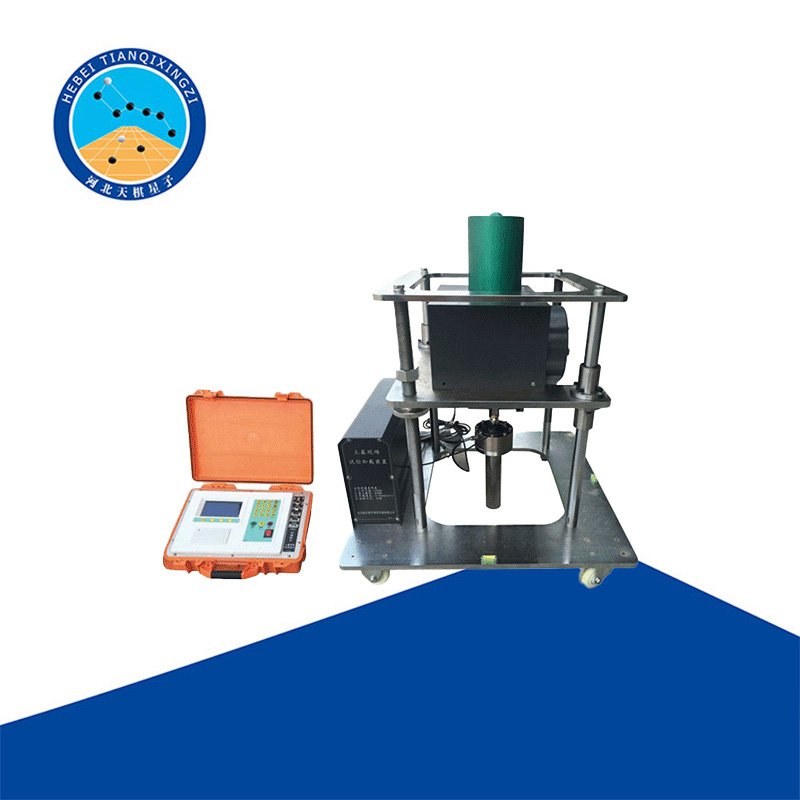

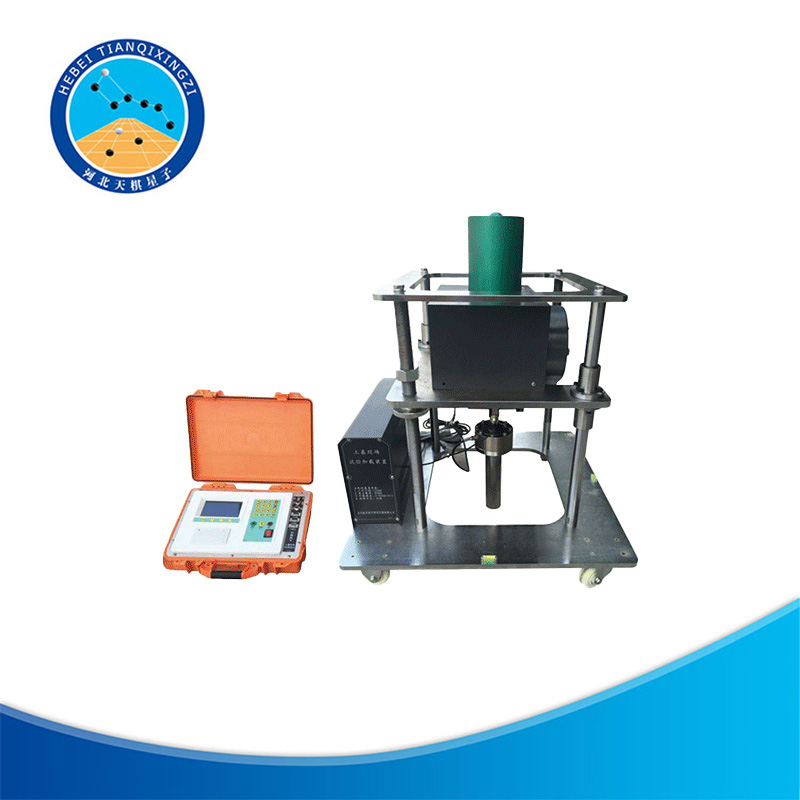

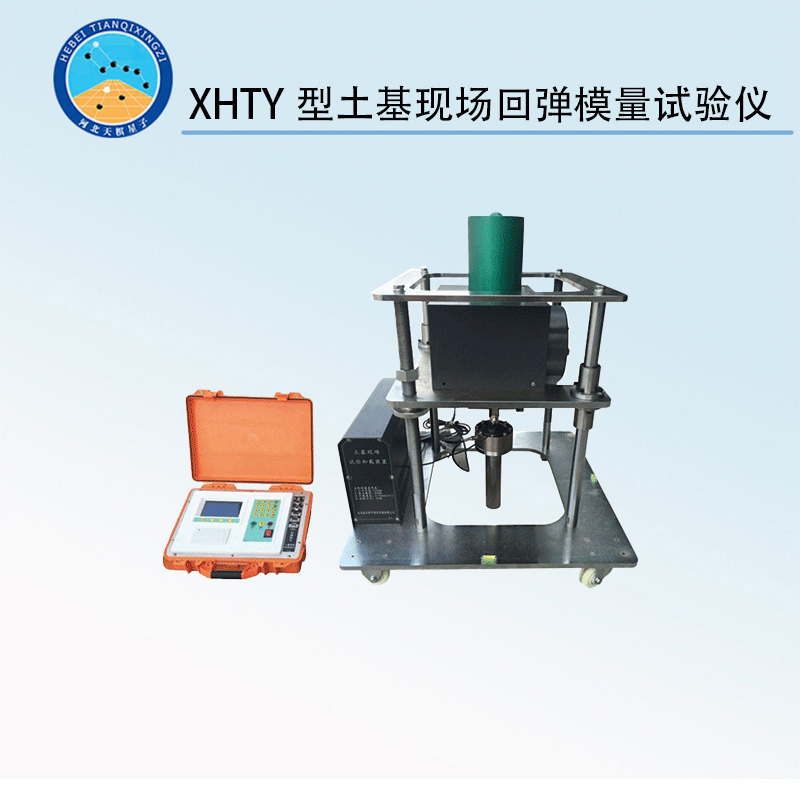

XHTY型土基现场回弹模量试验仪

土基现场回弹模量试验仪用途及特点：

土基现场回弹模量试验仪是利用后轴承重不小于60KN的载重汽车，用千斤顶进行逐级加荷，通过放置在承载板上的弯沉仪来获取路面下沉和回弹的位移数据的现场设备。

根据《JTJ059公路路基路面现场测试规程》设计制造。适用于现场测定各种土基回弹模量。

采用了高速CPU设计，大屏幕（240*128点阵）LCD中文图形液晶显示，人机界面友好，随机配备的PC软件操作简单，可以自动完成逐级加载泄压和数据的采集，并自动按照.小二乘法拟合曲线数据。

土基现场回弹模量试验仪主要规格参数：

机械部分：

1、仪器大额定载荷：50KN

2、电动机规格：220V、1.5KW、

　　2000r/min 进口伺服电机

3、机动速度：

　1.00mm/min-默认

　1.00-1.30 mm/min连续可调

电控部分：

1、压力传感器量程：压力通道1： 50KN(5T)

2、分辨率：0.001KN

3、压力精度：0.5%

4、位移数显千分尺(双通道)量程：25mm

5、位移数显千分尺分辨率：25mm：0.001mm

6、位移数显千分尺精度： 0.1%

7、电源输入：220V±10％

8、整机功耗(控制系统)：20W(Max)

土基现场回弹模量试验仪主要功能：

1、240×128大屏幕液晶显示，数字键盘，液晶屏上可以显示完整的试验数据和实时试验曲线。内置嵌入式实时OS，模块化软件设计，菜单式操作，操作简单明了，功能完备。

2、RS232通讯口，内置通讯协议与本公司同类产品一致，上位机软件无需改动即可与本仪器联机，完成试验启动停止，试验结果数据和试验过程数据的读取。

3、内置微型打印机驱动，可以连接微型打印机输出试验结果以及简单的曲线图（选装）。

4、内置数据存储功能，可以保存试验参数，试验类型，试验编号，试验结果等共计30组数据，并且可以在液晶屏上直接查看。

5、可以设置15个自动记录点。

6、可以连接PC机，可以完成实验的操作，计算，曲线显示等功能。本仪器可以脱离PC机独立运行。建议连接PC机，使用强大的PC软件来完成实验的操作和数据处理，获得更的试验结论和完整的报表数据。
