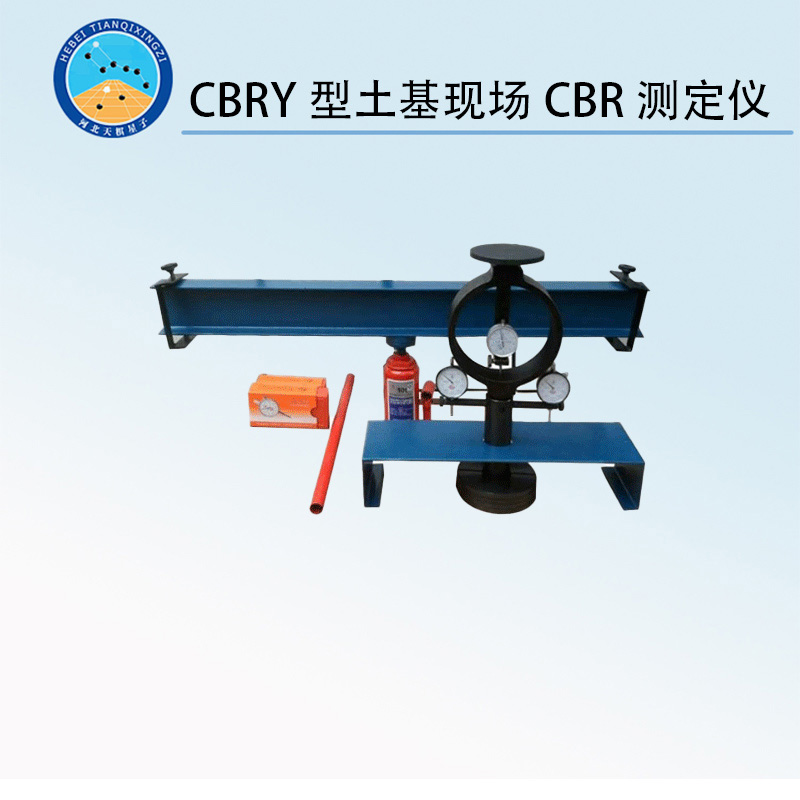

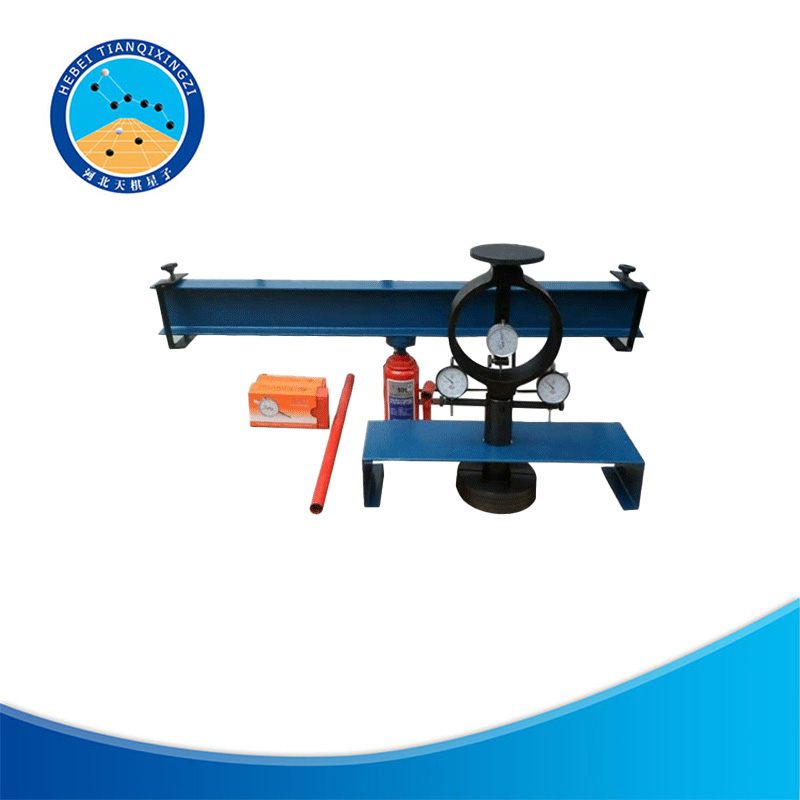

CBRY型土基现场CBR测定仪

现场CBR值测定仪计算方法：

1、将贯入试验得到的各等级荷载数除以贯入断面积（19.625cm²），得到各级压强（MPa），绘制荷载压强一贯入量曲线，如图1-18所示，当图中曲线如2所示有明显下凹的情况时，应在曲线的拐弯处作切线延长作贯入量修正，以与坐标轴相交的点0′作原点，得到修正后的压强—贯入量曲线.

2、从压强—贯入量曲线上读取贯入量为2.5mm及5.0mm时的荷载压强p1，按公式计算现场CBR值。CBR一般以贯入量2.5mm时的测定值为准，当贯入量5.0mm时的CBR大于2.5mm时的CBR时，应重新试验，如重新试验仍然如此时，则以贯入量5.0mm时的CBR为准.

    式中 p1——荷载压强（MPa）;    p0——标准压强，当贯入量为2.5mm时为7MPa，当贯入量为5.0mm时为10.5MPa.

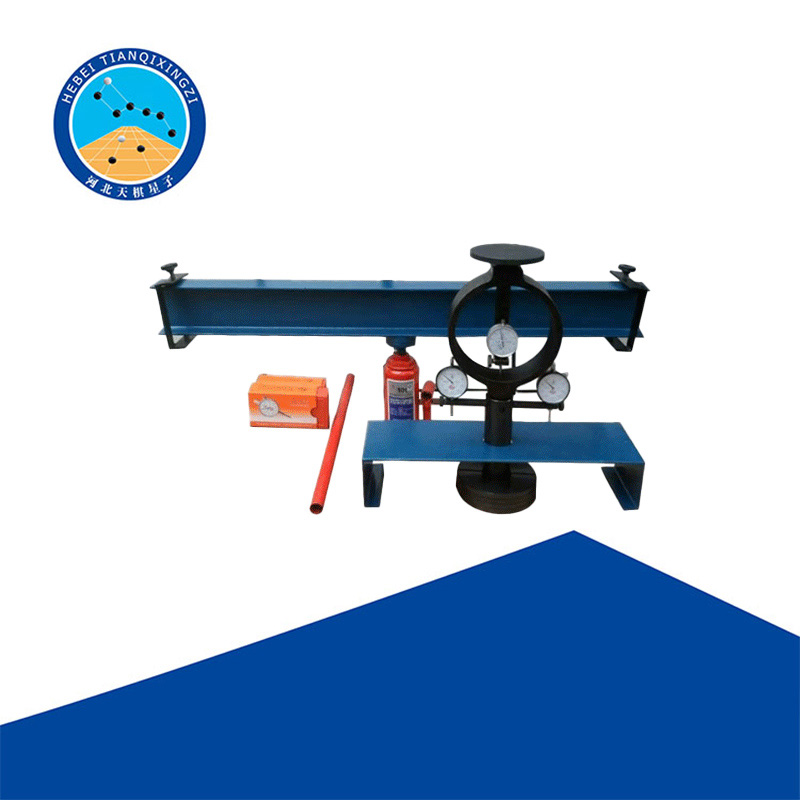

现场CBR值测定仪技术参数

1、液压千斤顶100KN及球座；

2、测力计：60KN；

3、贯入杆：直径Φ50mm；长度：200mm；

4、承载板：1.25kg/块；4块；

操作规程

1、将试验地点约直径φ30cm，范围表面找平，用毛刷刷尽浮土，如表面为粗粒土时应撒布少许洁净的干砂填平，但不能覆盖全部土基避免形成一层。

2、按图设置本仪器，千斤顶上端装在球座及钢球，测力计上端旋入垫板，千斤顶及球座顶在汽车后轴上且调节高度适中，贯入杆应与土基紧密接触。

3、安装贯入量测定装置，将平台，表夹，百分表按图装好，

4、在贯入杆位置安装4块1.25mm分开成半圆的承载板（共5KG）

5、调节测力计及贯入量百分表，调零，初始数据。

6、启动千斤顶，使贯入杆慢速（约1mm/min）压入土基，当相当于贯入量为0.5、1.0、1.5、2.0、2.5、3.0、4.0、5.0、7.5、10.0 及12.5mm时，分别读取测力计读数，根据情况，也可在贯入量达到7.5mm时结束试验。

7、卸除载荷移去测定装置。

8、在试验点取样，测定材料含水量，在紧靠试验点旁边的适当位置，用罐砂法或环刀法测定土基的密度。

9、根据试验数据，填写现场CBR值测定计量表，计算现场CBR值。

现场CBR值测定仪方法与步骤

1、准备工作

（1）将试验地点约直径φ30cm范围的表面找平，用毛刷刷净浮土，如表面为粗粒土时，应撒布少许洁净的干砂填平，但不能覆盖全部土基，避免形成一层.

（2）装置测试设备，按图1-17设置贯入杆及千斤顶，千斤顶顶在汽车后轴上且调节至高度适中，贯入杆应与土基表面紧密接触.

（3）安装贯入量测定装置，将支架平台，百分表（或两台贝克曼梁弯沉仪）按图1-17安装好.

2、测试步骤

（1）在贯入杆位置安放4块1.25kg的分开成半圆的承载板（共5kg）.

（2）调节测力计及贯入量百分表，调零，记录初始读数.

（3）起动千斤顶，使贯入杆以1mm/min的速度压入土基，当相应贯入量为0.5mm，1.0mm，1.5mm，2.0mm，2.5mm，3.0mm，4.0mm，5.0mm，7.5mm，10.0mm及12.5mm时，分别读取测力计读数，根据情况 ，也可在贯入量达7.5mm时结束试验.

注：用千斤顶连续加载，两个贯入量百分表及测力计均应在同一时刻读数，当两个百分表读数不超过平均值的30%时，以其平均值作为贯入量，当两个表读数差值超过平均值的30%，应停止试验.

（4）卸除荷载，移去测定装置，土基现场CBR测定仪

（5）在试验点下取样，测定材料含水量，取样数量如下：最大粒径不大于5mm，试样数量约120g；最大粒径不大于25mm，试样数量约250g；最大粒径不大于40mm，试样数量约500g.

（6）在紧靠试验点旁边的适当位置，用灌砂法或环刀法等测定土基的密度.

现场CBR值测定仪主要用途

适用于公路现场测定各种土基材料的现场CBR值，本仪器的工作原理是利用后轴承重不小于60KN的载重汽车，用千斤顶进行加荷，通过贯入杆测得贯入量及测力计测得的载荷重量，计算出土基现场的CBR值。本仪器根据JTJ059-95《公路路基路面现场测试规程》而设计制造
