TD-DH5砂浆电荷仪

 一、产品简介

砂浆点荷仪适用于推定烧结普通砖或烧结多孔砖砌体中的砌筑砂浆强度。具有峰值显示，数据存储查询，单位换算，中英文切换等功能。符合是GB/T50315-2011《砌体工程现场检验技术规程》标准要求。

二、主要技术参数

1.测量范围：0-5kN

2.精度：0.001kN

3.最大行程:30mm

4.电源电压：5V 内置锂电池2000mA

5.净重：5kg

6.外形尺寸：12*18*31cm

7.保存峰值记录128条，13个线性标定位。

三、结构及特点

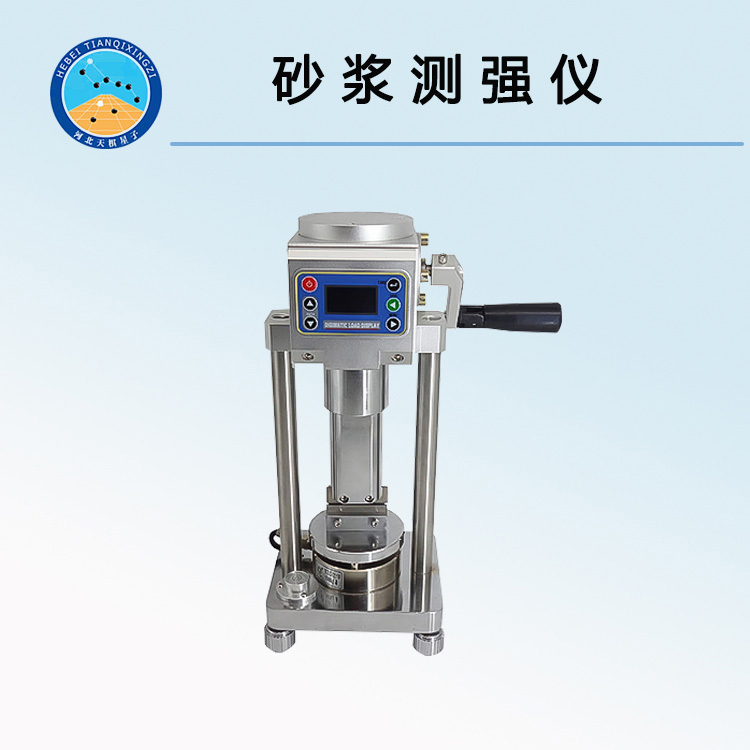

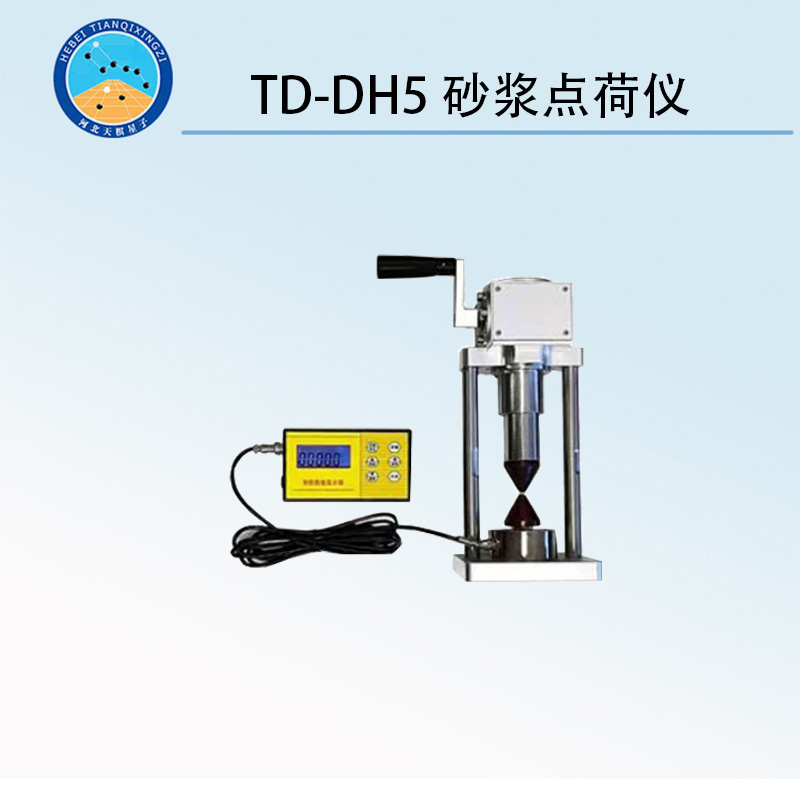

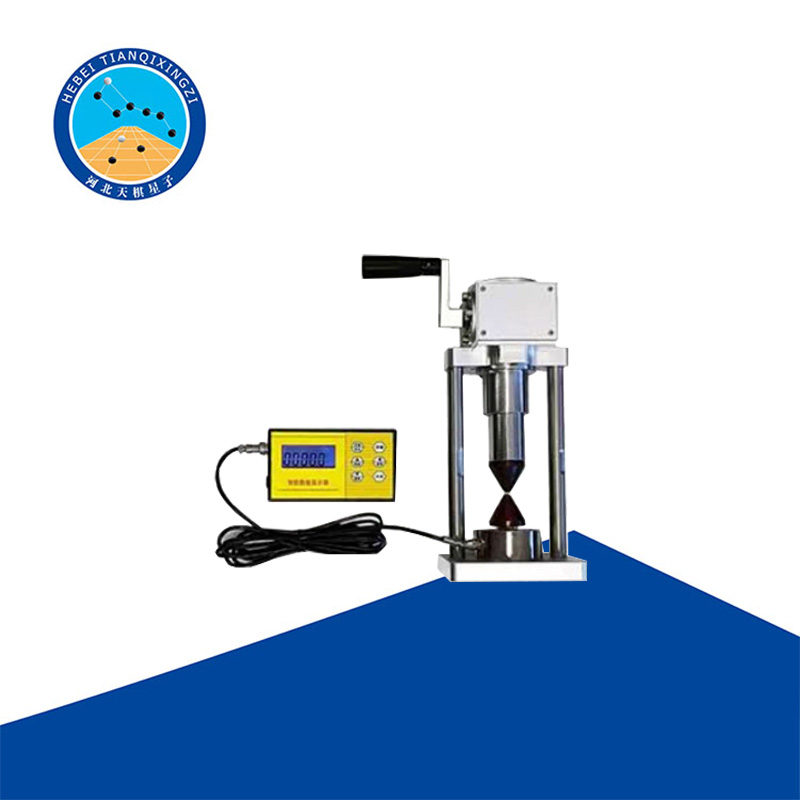

点荷仪由蜗轮、蜗杆机械加荷系统，内置锂电池、压力传感器和智能数字压力显示器，组成的一体机，使用及携带更加方便。

在工作时，将砂浆试样放在压头上，逆时针慢慢转动点荷仪的加荷手柄，使上加荷头向下移动，当加荷头顶住砂浆试样就产生压力荷载，然后缓慢均匀的施加荷载直至试样破坏为止，此时智能数字压力显示器将峰值荷载保持住。

四、使用说明

  1、仪器开机，观察显示器上数字是否为零，若不为零应按“TARE”键，使其清零。

2、将每个测点处剥离出的砂浆大片加工成（或选取）符合下列要求的试件：厚度5-20mm，预估作用半径15-25mm，大面应该平整，但其边缘不要求非常规则。

3、在砂浆试件上画出作用点，用刮尺测其厚度t,精确至0.1mm。

将砂浆试样放置在下加荷头上。上、下加荷头对准预先画好的作用点，此时逆时针慢慢转动点荷仪的加荷手柄，当试件破坏时显示器上显示峰值为此时试件的最大强度值，单位为“KN”。按“SAVE”键将数据存储；存储成功后峰值自动清零，存储的数据会在屏幕下方显示出来。或当场手工记录。记录下智能数字压力显示器读数后，代入公式，计算强度。将破坏后的试件拼接成原样，量测荷载实际作用点到试件边缘的最短距离即位作用半径，精确至0.1mm。

注意：不要将上下加荷头直接顶压，如果上下加荷头来做本项检验时，必须在上下加荷头之间放置砂浆片，以免损坏加荷头。

五、智能压力数值显示器参数

(1) 智能压力数值显示器的工作原理及使用方法

主要由应变式压力传感器和显示电路组成。压力传感器受力产生电压信号，通过24位A/D转换器转换成数字信号，经MCU处理后由液晶显示器显示压力值。

(2) 按键功能说明

SAVE：在测量状态下为存储当前测量峰值键；在置数状态下为左移功能键。在语言和单位设置下为选择切换键。

DATA：测量状态下为峰值查询键；在设置或峰值记录状态下为上下翻页键；在置数状态下为数值+、-键。

MENU：进入功能菜单；在菜单状态下为返回退出键；在置数状态下为右移功能键。

TARE：在测量状态下为显示数值清零功能；在功能菜单状态下为下选择确认键。

开关键：按下此键可开启/关闭仪表电源。

(3) 菜单功能说明

a、“查询记录”：为峰值记录查询功能，选中后按“TARE”进入查询记录，按“DATA”上下选择或翻页，按“TARE”删除选中的记录。按“MENU”退出。

b、“加载标定”：仪器校准时使用，可以保存13个线性标定点，选中后按“TARE”进入，按“DATA+/-”输入密码8421；按“TARE”进入或按“MENU”/“SAVE”移光标至“退出”按“TARE”确认退出。

当进入标定界面后：

1、选择“增加标定”：此选项不会删除之前的标定数据，只为用户新增一个标定点。如果在13个标定位没有空余，需要用户删除多余的标定系数。

2、选择“重新标定”：此选项会删除之前的所有的标定数据，一般在换新传感器时才会使用。

3、“量程设置”：为了避免损坏传仪器，将量程设置为传感器的最大量程。

C、“清空记录”：清除所有的峰值记录。

D、“设置”：参数设置和修改，选中后按“TARE”进入，中英文设置；单位：kN、kg、N、Gm设置；恢复出厂设置；标定系数修改。（注：恢复出厂设置会删除所有的标定数据，请谨慎操作！）

六、仪器校准（标准密码为8421）

为了保持检测仪的稳定性，保证工程检测的检测精度，应定期对仪器进行校验。具体步骤如下：

调校前，保证仪表电量充足，顺时针轻摇仪器加荷手柄，使加荷头慢慢升起，将用于校准的标准传感器按装在本仪器的下方传感器上，转动点荷仪的加荷手柄使上加荷头接触到用于校准的标准传感器上方时，将显示器数值清零。

选“设置”->“标定系数”查看出厂默认的标定位和换算系数；如：“40kg3300”这表示读数在大于或等于40kg时用3300作为AD值的换算系数，（即：读数=传感器AD值/换算系数）系数越大读数越小。如果读数不准时可以修改换算系数。如果用加载标准砝码标定；只需准备每个标定位的值对应重量的砝码进行标定。

选“加载标定”按“TARE”进入标定界面，选择“重新标定”按“TARE”确认进入下一步，放上40kg的砝码(或者用校准的标准传感器按装在仪器上加载至40kg)，将此值输入到本仪器上，按“MENU”右移选择“保存”按“TARE”保存。回到仪器主界面按“TARE”清零。放上40kg的砝码(或者用校准的标准传感器按装在仪器上加载至40kg)，如果仪器显示的值不准确，数值偏小时将标定系数调小反之调大。在设置界面选择“标定系数”进入，选择对应的系数，按“TARE”选择修改，此时要修改的数值会反白显示，按“DATA+/-”进行修改。完毕后按“MENU”键返回。

◆   仪器标定请到具有计量检定资质的计量局等单位进行标定，用户请勿自行标定

七、注意事项

检测仪使用前应认真阅读说明书，清楚各项操作方法。检测仪出厂时已经标定好。说明书的第7节所涉及到的内容，除了仪表标定时才使用外，日常严禁操作。

显示存储数据满128条时，在查询峰值状态下按“TARE”删除选中的记录。。

仪表通电自动清零，有时最后一位显示不为零时，可按清除键清零。仪器显示的数值长时间不变化时如果没有按键操作仪器会自动关机。

当显示屏显示电量不足时，应该及时充电。所配充电器为5V2A电器，充满后及时拿下充电器，以免造成电池过充影响电池使用寿命。如长时间不使用时应15至30天为仪器充电一次，这样可以延长电池使用受命。

仪器使用完后应该及时擦干净，仪表部分应该注意防水、防潮、防油、防碰撞，且远离高温。
