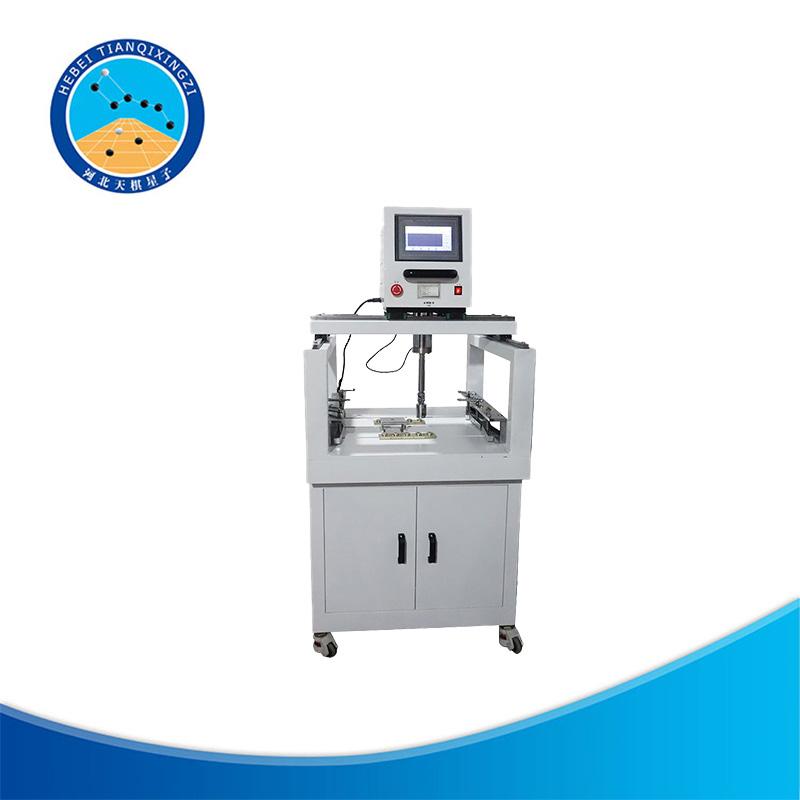

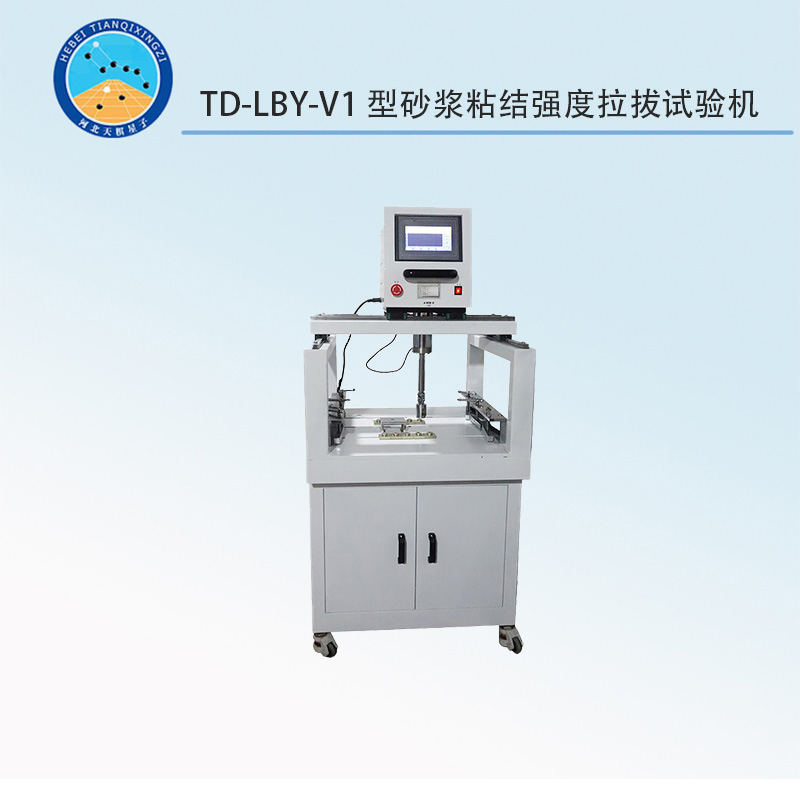

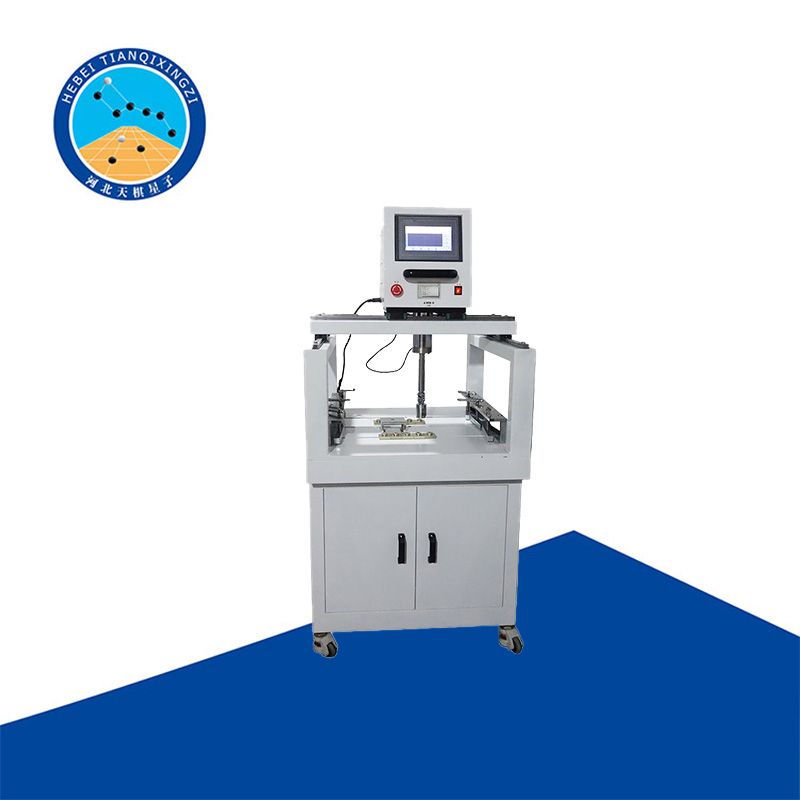

TD-LBY-V1型 砂浆粘结强度拉拔试验机

一、概况

本仪器按照以下标准设计的一款拉拔试验机：

JGJ110-97《建筑工程饰面砖粘结强度检验标准》、

JGJ126-2000《外墙饰面砖工程施工及验收规程》、

JGJ144-2004《外墙外保温工程技术规程》、

JG158-2004《胶粉聚苯颗粒外墙外保温系统》、

JG149-2003《膨胀聚苯板薄抹灰外墙外保温系统》。

二、产品参数

1、外形尺寸：72×72×94cm

2、整机重量：230kg

3、电源：220V/50H

4、电机功率：200W

5、量程：0~10000N

6、最小示值：0.1N

7、拉伸速度：1~100mm/min

8、拉伸范围：100mm

三、操作详情

1、显示部分:显示加载曲线、实时力值、实时位移、实时速度及粘接强度等。

2、操作说明:点击操作进入系统手动操作，可以调节夹具的上升和下降，力值和位移数据的清零。

3仪器首次使用前，应检查主机安放是否稳固，连接电缆是否无误，确认后再接电源。

4按下开机按钮显示屏亮起，点击屏幕即可进入操作界面。

5将试件基板固定在测试仪底板上，如实时力值显示非零，待显示稳定后，确认测试头不受力时，把数值清零将万向卡头扶正，测试头移动到试件附近(移动时卡头不要碰撞试件，以免损坏)，平移测试头，使试件上丁字头移入测试头，测试头与试件中心偏差应尽量小。准备工作完毕。

6试验完毕自动显示曲线报表、试验时长、做坏何软、粘结强度等数据。

四、 注意事项

使用本设备前请详细阅读使用说明书!

1、按下电源开关电脑自动启动，关闭电脑开关前请先关闭电脑!

2、力值显示器出厂前已经标定校准，无标准加载源请勿修改设定参数!

3、仪器电源关闭与再次接通的时间间隔应>1分钟，以避免伺服系统的自检误认为电源出错。
