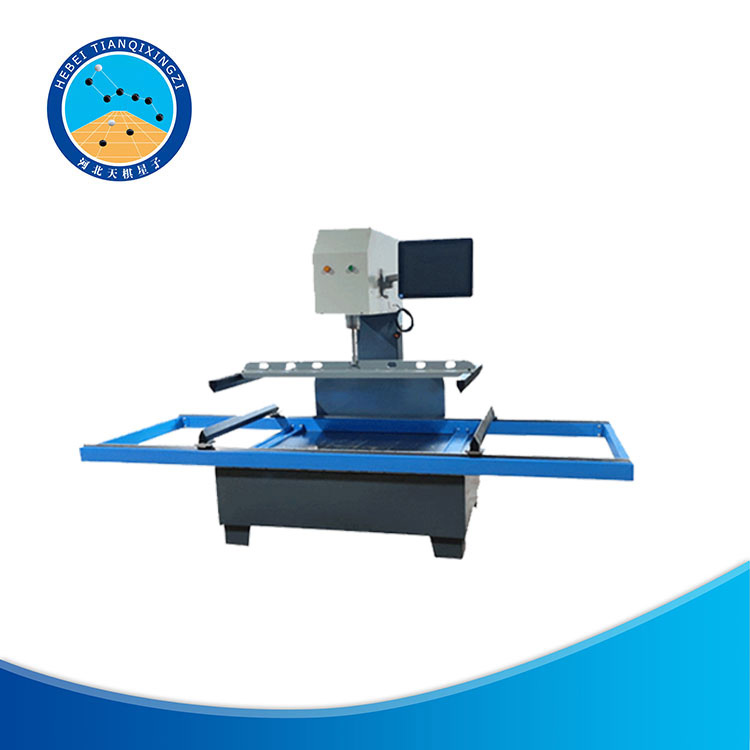

TD-24型轻质墙板抗折试验机

一、简介

TD-24型轻质墙板抗折试验机（以下简称试验机）是用来测定隔墙板、外墙内保温板、等非金属材料薄板抗折力（抗折强度）的试验设备。本设备根据《GB/T 30100-2013 建筑墙板试验方法》 ； 《JG/T 159-2004 外墙内保温板》等试验方法设备的要求进行设计制造，配置不同的夹具支座来完成不同的试验。

二、主要技术参数

（1）最大试验力： 10KN（分辨率 0. 1N）

（2）丝杠行程： ≥180mm

（3）支承辊、压辊直径： 根据不同试验配置不 同夹具（选配）

（4）两支承辊间距： 200～2400mm（可调）

（5）电 源：  220V

（6）功 率： 1KW

（7）加载速度： 0～250 （N/S）（可调）

（8）试件大尺寸： 700 ⅹ2400mm

（9）恒加载自动计算试验结果

（10）试验数据储存

（11）自动生成报表

三、实验步骤

1 、空载静置2 min ，记录百分表初始读数，至0.01 mm 。釆用分级施加荷载法，均匀施加荷载F（N）于试件，每级荷载为试件重量W（N）的 30%。

2、每级加荷完成后，静置 2 min，直至加荷至墙板产品标准规定的抗弯荷载，静置 5 min。若此时试件仍未破坏，可继续施加荷载，按同样的分级加荷方式直至试件破坏，记录此时的大破坏荷载。每级加荷完成静置后记录百分表的读数至 0.01 mm
