本产品适用于检验沥青与粗集料表面的粘附性及评定粗集料的抗水剥离能力。对于最大粒径大于13.2mm的集料应用水煮法，对最大粒径小于或等于13.2mm的集料应用水浸法进行试验。当同一种源集料最大粒径既有大于又有小于13.2mm的集料时，取大于13.2mm水煮法试验为标准，对细粒式沥青混合料应以水浸法试验为标准。

准备工作：

将集料过13.2MM、19MM筛，取粒径13.2-19MM形状接近立方体的规则集料5个，用洁净水洗净，置温度为105°C±5°C的烘箱中烘干，然后放在干燥器中备用。大烧杯中盛水，并置于加热炉的石棉网上煮沸

实验步骤：

将集料逐个用细线在中部系牢，再置105°C±5°C烘箱内1H。按本规程T0602的方法准备沥青试样。

逐个用线提起加热的矿料颗粒，浸入预先加热的沥青（石油沥青130-150°C）中45S后，轻轻拿出，使集料颗粒完全为沥青膜所裹覆。将裹覆沥青的集料颗粒悬挂于试验架上，下面垫一张纸，使多余的沥青流掉，并在室温下冷却15MIN。

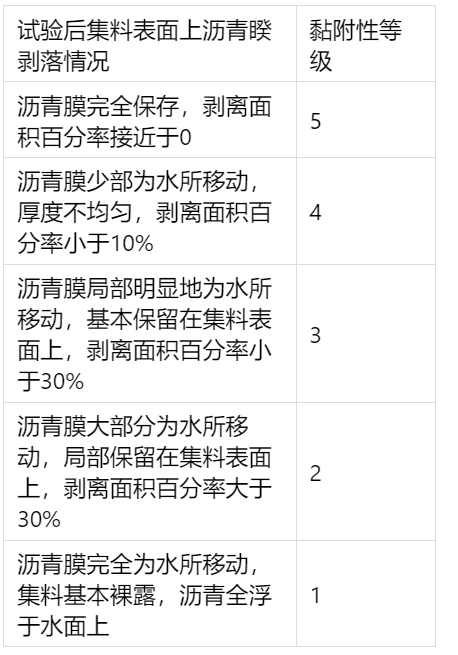

待集料颗粒冷却后，逐个用线提起，浸入盛有煮沸水的大烧杯中央，调整加热炉，使烧杯中的水保持微沸状态，但不允许有沸开的泡沫。浸煮3MIN后，将集料从水中取出，适当冷却：然后放入一个盛有常温水的纸杯等容器中，在水中观察矿料颗粒上沥青膜的剥落程度，并按表中评定其黏附性等级。

同一试样应平行试验5个集料颗粒，并由两名以上经验丰富的试验人员分别评定后，取平均等级作为试验结果。

水浸法试验

准备工作：

将集料过9.5MM、13.2MM筛，取粒径9.5-13.2MM形状规准的集料200G用洁净水洗净，并置温度为105°C的烘箱中烘干，然后放在干燥器中备用。

按本规程T0602准备沥青试样，加热至按T0702的要求决定的拌和温度。

将煮沸过的热水注入恒温水槽中，并维持温度80°C±1°C。

实验步骤：

按四分法称取集料颗粒(9.5-13.2MM) 100G置塘瓷盘中，连同搪瓷盘一起放入已升温至沥青拌和温度以上5°C的烘箱中持续加热1H。

按每100G集料加入沥青5.5G±0.2G的比例称取沥青，精确至0.1G，放入小型拌和容器中，一起置入同一烘箱中加热15MIN。

将搪瓷盘中的集料倒入拌和容器的沥青中后，从烘箱中取出拌和容器，立即用金属铲均匀拌和1.5MIN，使集料完全被沥青薄膜裹覆，然后，立即将裹有沥青的集料取20个，用小铲移至玻璃板上摊开，并置室温下冷却1H。

将放有集料的玻璃板浸入温度为80T的恒温水槽中，保持30MIN，并将剥离及浮于水面的沥青用纸片捞出。

由水中小心取出玻璃板，浸入水槽内的冷水中，仔细观察裹覆集料的沥青薄膜的剥落情况。由两名以上经验丰富的试验人员分别目测，评定剥离面积的百分率，评定后取平均值。

注：为使估计的剥离面积百分率较为正确，宜先制取若干个不同剥离率的样本，用比照法目测评定。不同剥离率的样本，可用加不同比例抗剥离剂的改性沥青与酸性集料拌和后浸水得到，也可由同一种沥青与不同集料品种拌和后浸水得到，逐个仔细计算得出样本的剥离面积百分率。
