TD657-1型乳化沥青与水泥拌和试验仪

一、产品结构：
乳化沥青破乳速度试验搅拌机由电动马达和搅拌桨构成，马达驱动搅拌桨旋转，使物料达到混合、传质（溶解、萃取、吸收）。

二、产品参数：
1、 搅拌锅：1000mL
2、电子天平:量程1kg，分度值0.1g（选配）
3、TDHWY-30型低温循环水浴或TDCF-B型恒温水浴：可恒温40℃ （选配）
4、温度计：0℃～50℃  分度值0.5℃
5、量筒：250mL  分度值2mL
6、玻璃棒
7、搅拌速度：≈60r/min
8、处理量范围：50ml～30000mL（H2O）
9、功率：110W
10、电源：220V 50/60Hz

三、试验方法：
1、准备工作
1.1将工程实际使用的集料（石屑）过筛分级，并按表T0658-1的比例称料混合成两种标准级配矿料各200g。

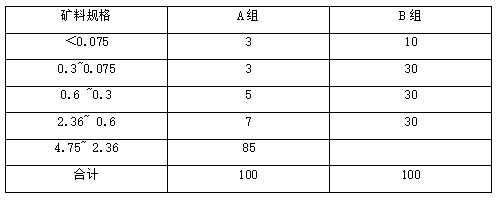

表T0658-1拌和试验用矿料颗粒组成比例（％)

1.2将拌和锅洗净、干燥。
2、试验步骤
2.1将A组矿料200g在拌和锅中拌和均匀。当为阳离子乳化沥青时，先注入5mL蒸馏水拌匀，再注入乳液20g;当为阴离子乳化沥青时，直接注人乳液20g。用金属匙以60r/min的速度拌和30s，观察矿料与乳液拌和后的均匀情况。
2.2将拌和锅中的B组矿料200g拌和均匀后注人30mL蒸馏水，拌勻后，注人50g乳液试样，再继续用金属匙以60r/min的速度拌和1min，观察拌和后混合料的均匀情况。

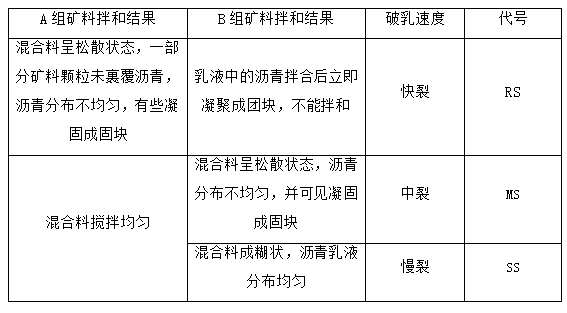

2.3根据两组矿料与乳液试样拌和均匀情况按表T0658-2确定试样的破乳速度。

四、试验报告：
试验结果报告拌和情况及破乳速度分级、代号。
条文说明
乳化沥青的破乳速度试验是乳液试样与规定级配的矿料拌和后，从矿料表面被乳液薄膜裹覆的均匀情况判断乳液的拌和效果，以鉴别乳液属于快裂、中裂或慢裂类型的一种重要试验，以前也称为拌和碑定度试验。在ASTM及日本等标准中，由于乳液专业化生产，乳液属何种类型在购货时已清楚，故对礼化沥青不进行此项试验。但在我国，大部分施工单位自己生产乳化沥青，鉴别乳液至为重要1983立试验规程参照DIN方法，列有此试验方法，近年来阳离子乳化沥青一直沿用此法。为此，结合我国实际情况仍保留此法。
拌和用的矿料,1983年试验规程按照DIN规定，集料为玄武岩，但由于乳液的破乳情况根据实际之用的矿料不同而略有不同，故本方法修改为工程实际用的集料品种。
集料级配，按照D1N规定，标准筛（方孔筛）筛孔为5mm、2mm、0.6mm、0.2mm及0.074mm，按我国标准筛规定，统一修改为4.75mm、2.36mm、0.6mm、0.3mm、0.075mm.
