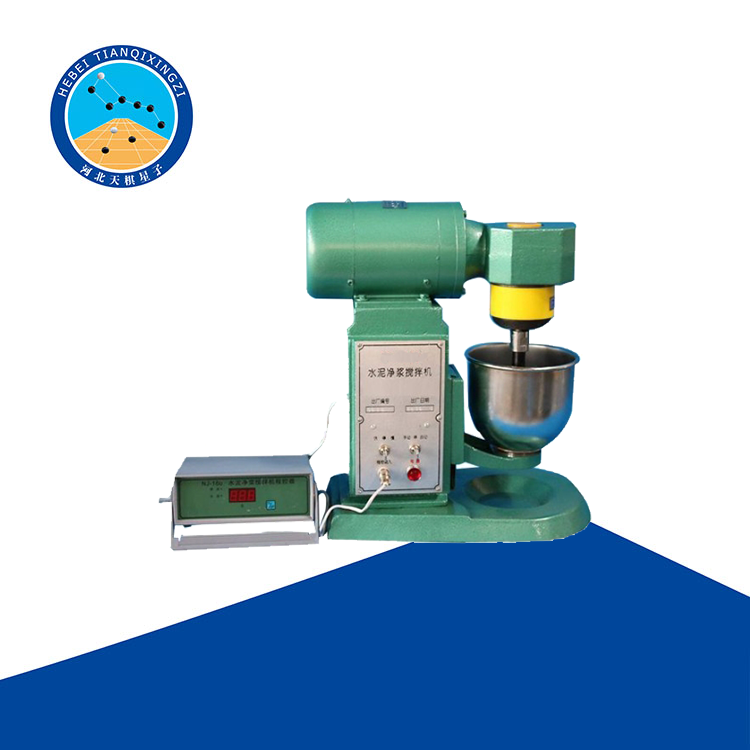

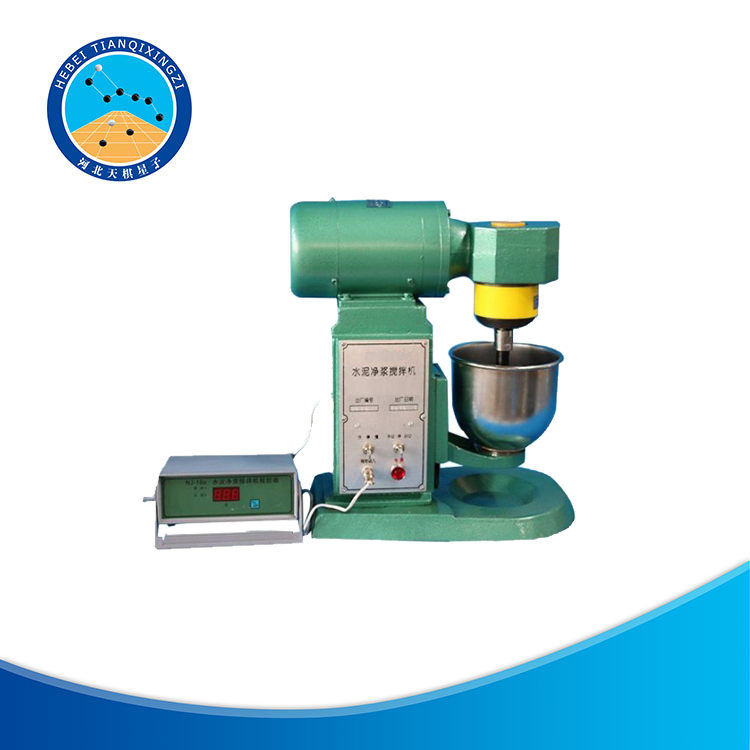

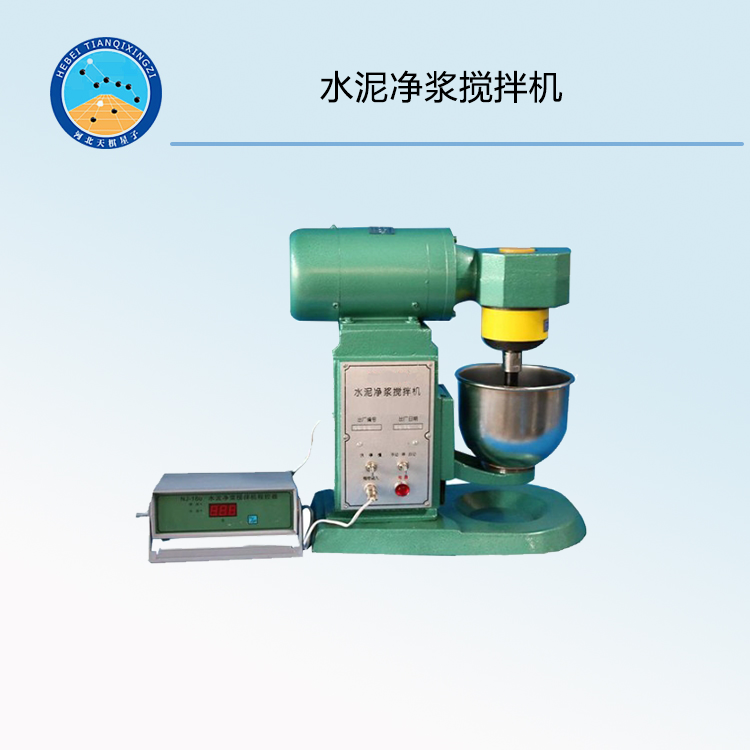

TDJ-160型水泥净浆搅拌机

一、工作条件

1、环境温度 0~40℃

2、湿度 ≤90%RH

3、工作电压 380V±10%，50Hz

4、安全性能 符合国家标准GB/T5226.1-2019

二、功能与组成

1、仪器功能 将按标准规定的水泥和水混合后搅拌成均匀的试验用净浆，供测定水泥标准稠度、凝结时间及制作安定性试块用。产品符合国家标准：应符合中华人民共和国相关的国家标准JC/T729—2005和GB/T1346—2011。是生产厂、建筑施工单位、有关大专院校和科研单位试验室不可缺少的设备。

2、仪器主要组成：仪器主机1台 控制器1台 不锈钢搅拌锅1个 间隙测量尺1把。

三、技术性指标

1、公转 低速：62±5rpm 高速：125±10rpm

2、自转 低速：140±5rpm 高速：285±10rpm

3、搅拌锅 壁厚≥3mm，深度为139mm±2mm 内径为160mm±1mm

4、自动控制程序 慢速120s±3s，停拌15s±1s，快速120s±3s

5、搅拌锅容量 ≥2.5L

6、叶片与锅间隙 2mm±1mm

7、搅拌叶片 不锈钢材质，搅拌叶片轴外20mm±1mm，与搅拌叶片传动轴连接螺纹M16×1，其他按JC/T729—2005要求

8、电机功率 ≥370W

四、工作原理

双速电动机轴由联接法兰与减速箱内蜗杆轴联接，经蜗轮付减速使蜗轮轴带动行星定位套同步旋转，固定在行星定位套上偏心位置的叶片轴带动叶片公转。固定在叶片轴上端的行星齿轮围绕固定的内齿圈完成自转运动。双速电机经时间控制器控制自动完成一次慢一停一快转的规定工作程序。搅拌锅与滑板用片心槽旋转锁紧。

五、起用与安装：

 1、 起吊 本机器不设起吊装置，人工搬运即可。

 2、安装 本机器不需特制基础及地脚螺钉，只需将设备放置在平强的水泥平台上。

 3、电源及安全接地，本机为三相380V电源，接线时请勿错接零线。

 出厂时电器绝缘己达标。为了充分保证用电安全，请将机身安全接地标志点用不小于1mm②截面积的多股塑料铜芯线可靠接地。

六、操作与使用：

接通电源后，搅拌机进入自动搅拌操作流程；按下程控工作键，即完成慢搅120秒、停10秒后报警5秒共停15秒、快搅120秒的动作，然后自动停止。当一次自动程序结束后，如再次搅拌，只需再按一下程控工作键，又开始执行下一次自动程序；如果需要手动操作高低速搅拌的话。则需要先按下程控/手动按键，此时显示器关闭，则进入手动操控状态，根据个人需要启动高低速按键，人工计时。搬动手柄可使滑板带动搅拌锅沿立柱的导轨上下移动。上移到位后旋紧定位螺钉即可搅拌，卸下搅拌锅与之相反 。

七、调整与保养：

1、调整:

本机出厂前已将搅拌叶与搅拌锅之间的工作间隙调整到2±lmm，经试车后或维修时确需调整，方法如下：

搅拌叶片与搅拌锅之间的工作空隙使用随机所配间隙显针测量，若超过2±lmm，可松开调节螺母，旋转叶片，合格后再拧紧调节螺母，或松开电机与立柱，减速箱法兰与电机联接的螺钉，合格后再拧紧螺钉。

2、保养：

(1)应保持工作场地清洁，每次使用后应彻底清除搅拌叶与搅拌锅内外残余净浆，并清扫散落和飞溅在机器上的灰浆及脏物，揩干后套上护罩，防止落入灰尘。

(2)本机器采用新型减速机出厂前已加润滑油无需再次添加，设备如果使用频繁或者工作一年以上，减速机润滑油要做适当补充或者更换。

(3) 机器运转时遇有金属撞击噪声，应先检查搅拌叶与搅拌锅之间的间隙是否正确。

(4) 当更换新的搅拌锅或叶片时，均应按前述方法调整间隙。

(5) 使用搅拌锅时要轻拿轻放，不可随意摔碰，以防锅子变形。

(6) 应经常检查电气绝缘情况。在20± 5℃、相对湿度50％―70％时的冷态绝缘电阻≥5（0）
