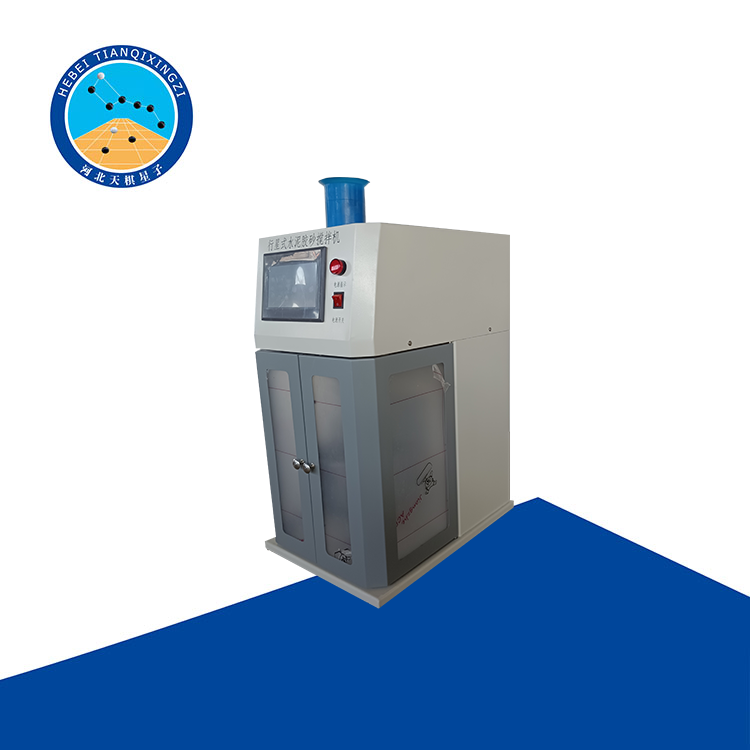

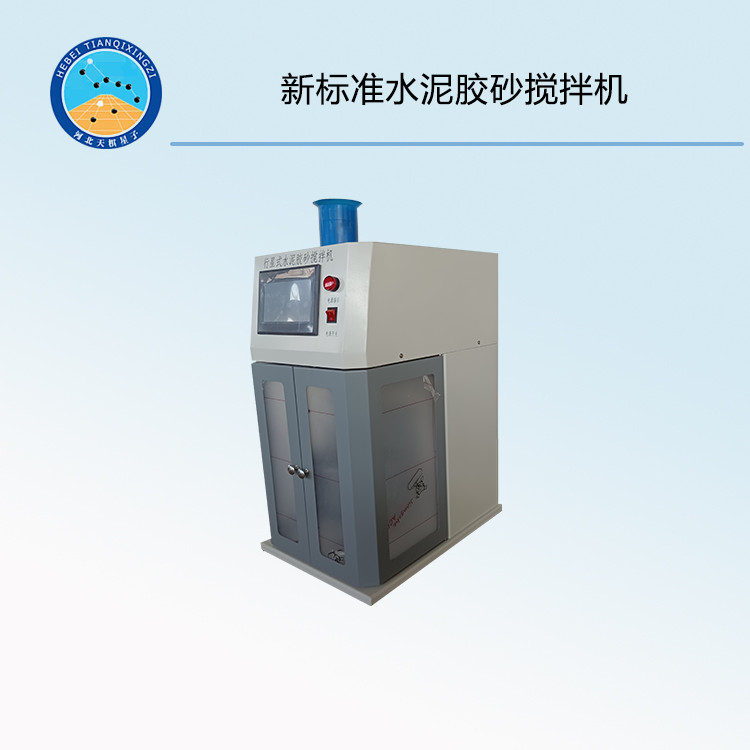

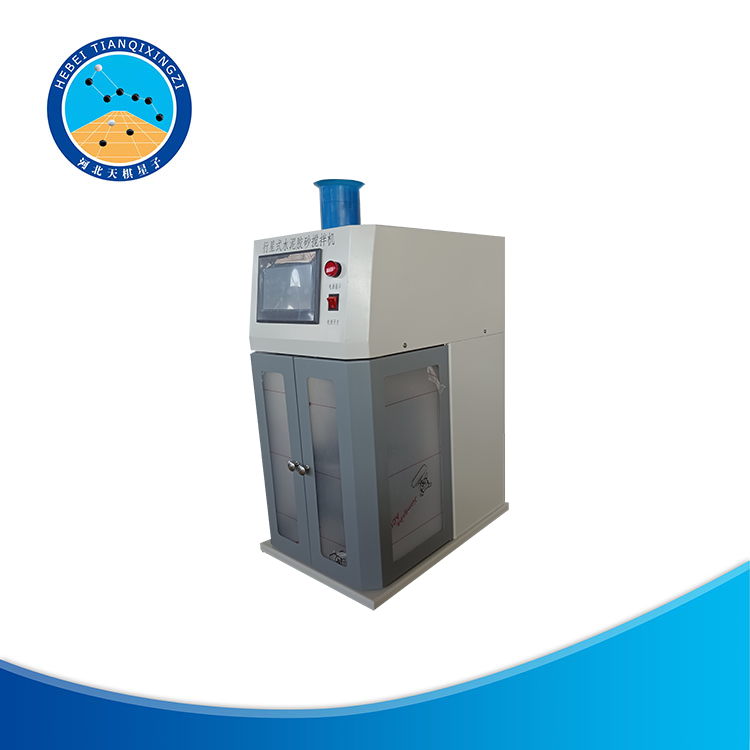

TDJ-20H型新标准水泥胶砂搅拌机

一、工作条件

1、环境温度 0~40℃

2、湿度 ≤90%RH

3、工作电压 220V±10%，50Hz

4、安全性能 符合国家标准GB/T5226.1-2019

二、功能与组成

1、仪器功能 符合新标准规范JC/T 681-2022《行星式水泥胶砂搅拌机》要求，适用于水泥胶砂试件制备时的搅拌，并可用于美国标准、日本标准进行水泥试验和净浆胶砂的搅拌。产品符合国家标准：中华人民共和国相关的国家标准JC/T681-2022

2、仪器主要组成：仪器主机1台 控制器1台 不锈钢搅拌锅1个 间隙测量尺1把。

三、技术性指标

1、搅拌锅安装 磁吸式

2、搅拌叶转数 低速:自转：140±2rpm公转：62±2rpm 高速:自转：285±3rpm公转：125rpm

3、工作间隙 搅拌叶与搅拌锅之间的工作间隙为3±1mm

4、控制模式 自动模式和手动模式

5、搅拌叶宽度 约135mm

6、搅拌锅 容积≥5L，不锈钢材质，壁厚≥3mm，深度约为180mm，内径约为202mm

7、伺服电机软传动功率 ≥0.75kW

8、搅拌叶联接 快接

9、外形尺寸 约400×560×900(mm)

10、净重 ≥60kg

四、工作原理

关闭防护门，打开电源，通过控制搅拌锅自动上升，且上升到位后伺服电机转动。减速机对伺服电机进行减速后，由传动机构两带轮、同步带，将动力传给主轴。主轴带动偏心座同步旋转，使固定在偏心座上的搅拌叶进行公转。同时搅拌叶通过叶片轴上端的行星齿轮围绕固定的内齿轮完成自转运动。砂罐内加砂子后，可在规定时间自动加砂或手动加砂，搅拌结束后，搅拌锅可自动下降至零位。。

五、起用与安装：

1、本机设有起吊装置。

2、本机安装只需将主机放在平整水泥平台上，并在底面垫上一层厚5~8mm橡胶板。

3、本机出厂前已安装脚垫，如高度不统一，可旋转脚垫螺母适当调节。。

六、调整与保养：

1、调整：本机出厂前已将搅拌叶与搅拌锅之间的工作间隙调整到3±1mm范围。

2、保养：

（1）应保持工作场地清洁，每次使用后应清除搅拌叶与搅拌锅内、外残余砂浆，并清扫散落和飞溅机器上的砂浆及脏污物，揩干后，套上护罩，防止灰尘。

（2）机器运转时遇有金属撞击噪声，应首先检查搅拌叶与搅拌锅之间的间隙是否正确。

（3）使用搅拌锅时，要轻拿轻放，不可随意碰撞以免造成搅拌锅变形。

（4）应经常检查电气绝缘情况。
