本文引用JTG 3410-2025《公路工程沥青及沥青混合料试验规程》-T0606—2011沥青软化点试验

T0606—2011沥青软化点试验

1目的与适用范围

1.1本方法适用于测定道路石油沥青、聚合物改性沥青，或稀释沥青、乳化沥青残留物的软化点。

1.2本方法软化点测量范围为28～150℃。

2仪具与材料

2.1TD606-1系列软化点试验仪：如图T0606-1所示，由下列部件组成：

(1)钢球：直径9.5mm,质量3.5g±0.05g。

(2)试样环：黄铜或不锈钢等制成，如图T0606-2所示。

1-温度计；2-上盖板；3-立杆；4-钢球；5-钢球定位环；6-金属环；7-中层板；8-下底板；9-烧杯；10-振荡子

(3)钢球定位环：黄铜或不锈钢制成，使钢球正好定位于试样中央，如图T0606-3所示。不得采用其他形式的定位环。

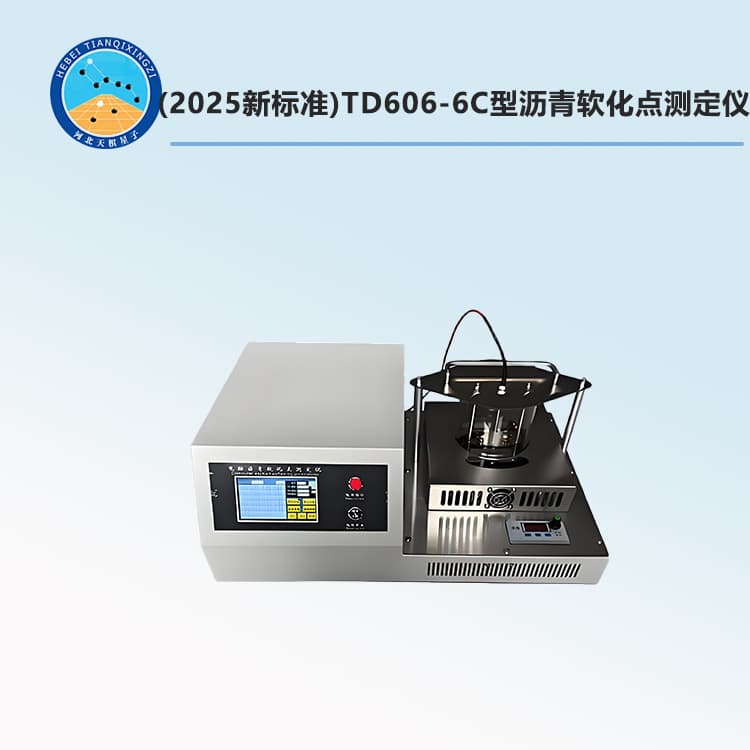

TD606系列沥青软化点试验仪

图T0606-1软化点试验仪

(4)金属支架：由两个立杆和三层平行的金属板组成。上层板为尺寸略大于烧杯尺寸的一圆形盖板，厚度2mm±0.2mm;中间有一直径为15mm±1mm的圆孔，用以插放温度计。中层板形状如图T0606-4所示，厚度为2mm±0.2mm;板上有两个孔，各放置金属环，中间有一小孔可支持温度计的测温端部；金属环顶部与立杆水高标记距离为51mm±1mm。下层底板可与中层板形状一致，厚度为1.5mm±0.5mm;除了安装立杆处钻孔外，不设其他孔；下层底板与金属环净距为25mm±0.2mm,下层底板与烧杯底净距为13~19mm。三层金属板和两个立杆由螺母固定在一起。

图T0606-4中层板(尺寸单位；mm)

(5)烧杯：圆形耐热玻璃烧杯，容量800～1000mL,直径86～120mm,高120～150mm。不得采用矩形等形式的容器代替烧杯。

(6)温度计：量程Q～100℃,分度值0.2℃;量程30～150℃,分度值0.5℃。

2.2加热装置：采用带有磁力振荡搅拌器的电热板，振荡子置于烧杯底部。振荡子直径约8mm、长度约40mm。振荡子转速可调。不得采用其他加热装置内置于烧杯内。

2.3当采用半自动、自动软化点仪时，各项要求应与2.1和2.2相同，温度计采用温度传感器，并能自动显示或记录，且应经常校验自动装置的准确性。仲裁试验时，以手动软化点试验仪为准。

2.4试样底板：玻璃板或一面磨光的铜板、不锈钢板，厚度不小于2mm,表面粗糙度Ra0.8μm。

2.5恒温水槽：控温精度为±0.1℃。

2.6计时器：秒表或电子计时器，最小分度值0.1s,最大允许误差±0.10s/h。

2.7刮刀：宽度不小于4cm的平直刮刀。

2.8隔离剂：甘油滑石粉(甘油与滑石粉的质量比为2:1)。

2.9加热介质：新煮沸的蒸馏水或纯净水(软化点小于80℃);纯度达99%以上的甘油(软化点不小于80℃)。

2.10其他：石棉网。

以上产品公司都有生产和销售

3方法与步骤

3.1准备工作

3.1.1按T0602方法准备沥青试样，同时将试样环至于烘箱中，按沥青试样准备同一温度进行预热，试样底板不加热。

3.1.2将试样环从烘箱中取出，放在涂有均匀一薄层甘油滑石粉隔离剂的试样底板上。立即将准备好的沥青试样徐徐注入试样环内至略高出环面为止。

3.1.3试样在室温冷却30min后，用热刮刀刮除环面上的试样，使之与环面齐平。注：若室温高于预估软化点-10℃,则应在低于软化点10℃的条件下冷却30min。

3.1.4从试样灌样开始，应在4h内完成软化点测试。

3.2试验步骤

3.2.1预估试样软化点不大于80℃时：

(1)将装有试样的试样环连同试样底板置于装有5℃±0.5℃水的恒温水槽中至少15min,同时将金属支架、钢球、钢球定位环等也置于相同恒温水槽中保温。注意用镊子取放钢球，避免手直接接触。

(2)烧杯内放入振荡子，注入新煮沸并冷却至5℃的蒸馏水或纯净水，水面略低于立杆上的深度标记。

(3)从恒温水槽中取出盛有试样的试样环放置在支架中层板的圆孔中，套上定位环；然后将整个环架放入烧杯中，调整水面至深度标记，并保持水温为5℃±0.5℃。环架上任何部分不得附有气泡。将温度计由上层板中心孔垂直插入，使水银球底部或测温点与试样环底部水平齐平，水平面距离不大于13mm。

(4)当烧杯中水温达到5℃±0.5℃时，快速移至加热装置上，用镊子将钢球放在定位环中间的试样中央，立即开动电磁振荡搅拌器，使水微微振荡，同时开始加热，调节加热升温速率，使3min内达到并稳定在5℃/min±0.5℃/min。在加热过程中，应每分钟测记一次温度值，如温度上升速度超出此范围，则试验无效。

注：振荡子转速约为100r/min,不宜过快而产生湍流。

(5)试样受热软化，包着沥青的钢球逐渐下坠，至与下层底板表面接触时，立即读取温度，精确至0.5℃。若沥青下坠与下底板表面接触之前钢球刺破沥青，则试验无效。

(6)同一样品应平行试验两次。

(7)若两个试样软化点平均值大于80℃,则使用甘油浴按3.2.2重新进行试验，以甘油浴试验结果为准。

3.2.2预估试样软化点大于80℃时：

(1)将装有试样的试样环连同试样底板置于装有32℃±1℃甘油的恒温槽中至少15min,同时将金属支架、钢球、钢球定位环等也置于甘油中。

(2)在烧杯内注入预先加热至32℃的甘油，其液面略低于立杆上的深度标记。

(3)从恒温槽中取出装有试样的试样环，按3.2.1的方法测定软化点，精确至0.5℃。其中，调节加热升温速率，使试验温度达到60℃后，升温速率稳定在5℃/min±0.5℃/min。

注：振荡子转速一般为200～300r/min,不宜过快而产生端流。

(4)若软化点测试结果为84℃以下，则使用水浴按3.2.1重新进行试验。若水浴测试结果不大于80℃,则以水浴测试结果为准，否则仍以甘油浴试验结果为准。

3.2.3当用于测定改性沥青离析或加热老化前后的软化点差值时，其软化点试验条件应与沥青原样的软化点试验条件一致。

4数据处理

取两个试样测定值的算术平均值作为样品的软化点试验结果，精确至0.5℃。

5允许误差

5.1当样品软化点小于80℃时，重复性试验的允许误差为1℃,再现性试验的允许误差为4℃。

5.2当试样软化点不小于80℃时，重复性试验的允许误差为2℃,再现性试验的允许误差为8℃。

6报告

6.1试验项目名称和执行标准。

6.2样品的编号、名称、产地和规格。

6.3接样日期、样品描述。

6.4试验日期，仪器设备的名称、型号及编号。

6.5试验条件、软化点试验结果。

6.6其他需要说明的情况。
