T0624—2025 沥青黏韧性试验
本文引用JTG 3410-2025《公路工程沥青及沥青混合料试验规程》-T0624—2025 沥青黏韧性试验
1目的与适用范围
本方法适用于测定聚合物改性沥青的黏韧性和韧性，以评价改性剂的改性效果。
2仪具与材料
2.1黏韧性试验器：宜不少于5套，结构及尺寸如图T0624-1所示，由不锈钢或铜制成。它由下列部分组成：
图T0624-1黏韧性试验器(尺寸单位：mm)
(1)拉伸头：结构及尺寸如图T0624-1所示。半径11.1mm的半球圆头应研磨，使其表面粗糙度应达Ra1.6μm，上有连接螺杆，用以安装定位螺母，并与拉伸试验机上夹具连接，连接杆上有定位销钉。定位销钉用于防止调节半球圆头时使试样表面产生变形。
(2)定位螺母：拧在连接螺杆上，用于精确调节半球圆头在试样容器中高度。
(3)定位支架：由一中孔套筒及与其相接的三根支杆组成，支杆在半径27mm处有刻槽。支架通过定位销固定拉伸半球圆头位置。
(4)试样容器：不锈钢或铜制的平底容器，内径55mm，深35mm，厚度不小于0.8mm。
2.2恒温水槽：能控制恒温25℃±0.1℃，内有多孔的安放试样器的架子。恒温水槽中有一个多孔架子，架子位置距恒温水槽底部不小于50mm，距液面不小于100mm。
2.3温度计：量程0～50℃，分度值0.1℃。

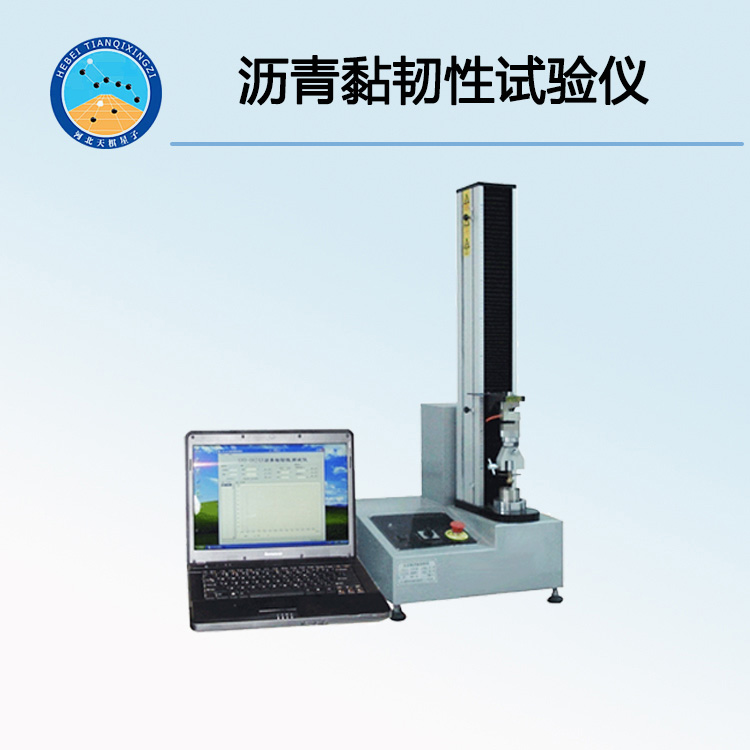

2.4拉伸试验机：能以500mm/min±10mm/min的速度匀速拉伸，最大加载能力为1kN，采用数据采集仪及时采集、记录拉伸变形及荷载等参数。试验机备有固定黏韧性试验器的上下夹具，拉伸有效行程不小于350mm。
2.5电热鼓风干燥箱：满足T0602中2.1要求。
2.6天平：感量不大于1g及不大于1mg各一台。
2.7其他：三氯乙烯、丙酮(或95%乙醇或98%甲基化酒精)等。
3方法与步骤
3.1准备工作
3.1.1按本规程T0602的方法准备沥青试样。
3.1.2先后用三氯乙烯溶剂、丙酮(或95%乙醇或98%甲基化酒精)擦净拉伸头，放入60～80℃烘箱中预热。
3.1.3将试样容器放入60～80℃烘箱中预热1h。称取50g±1g热沥青试样缓慢注入预热的试样容器中，注意试样中不得混入气泡。
3.1.4迅速将预热的拉伸头浸入沥青试样中，定位支架架在试样容器上方，用定位螺母压紧固定，使半球圆头上面恰好与沥青试样齐平。在室温下静置1～1.5h，此时试样稍有收缩，适当调整定位螺母，使半球圆头高度保持与沥青上表面齐平。
3.1.5对于黏度较高的改性沥青(如高弹沥青)，拉伸试验时容易产生从拉伸半球圆头处与沥青试样脱落，为此可以适当增加试样容器、拉伸头预热温度至80～100℃。在试样室温冷却之前，可将试样容器连同试样、拉伸头、定位支架放入烘箱中163℃±5.5℃加热15min。
3.1.6将安装好的黏韧性试验器连同试样一起置入温度为25℃±0.1℃的恒温水槽中保温不少于1.5h。
3.1.7一次宜制备不少于5个试样。
3.2试验步骤
3.2.1标准试验温度为25℃，拉伸速率为500mm/min，拉伸时室温应为25℃±3℃。
3.2.2将黏韧性试验容器从恒温水槽中取出，取走定位支架，迅速将试验容器的上连接杆及试样容器安装到拉伸试验机的上下压头夹具间。注意安装时不得扰动半球圆头而使沥青试样产生变形。
注：沥青上水无须倾倒。
3.2.3调整好拉伸试验机，进行位移和荷载清零，立即以500mm/min的速度开始拉伸，拉至300mm或试样断裂时结束，得到如图T0624-2所示的荷载-变形曲线。

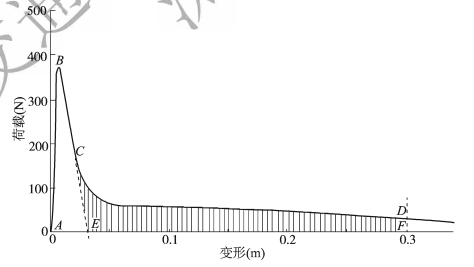

图T0624-2 黏韧性试验荷载-变形曲线
3.2.4黏韧性试验器从恒温水槽中取出到试验结束的时间不得超过1min。
3.2.5当拉伸试验时从试样与半球圆头处提前脱落，则该试件结果无效。
3.2.6同一样品应至少进行3次平行试验。
4数据处理
4.1绘制如图T0624-2的荷载-变形曲线，将曲线上BC下降的直线部分延长至与X轴交于E点，用虚线表示。
4.2分别计算ABCE及CDFE所包围的面积，记作A₁及A₂，精确至0.1N·m。
4.3按式 (T0624-1) 及式 (T0624-2) 计算试样的黏韧性及韧性，精确至0.1。
式中：To——沥青试样的黏韧性，N·m
Te——沥青试样的韧性，N·m。
4.4对于黏度较高的改性沥青(如高弹改性沥青)，可直接计算ABCDF所包围的面积，记为黏韧性TO，精确至0.1N·m。不再计算韧性。
4.5取3个试样黏韧性及韧性的测定值算术平均值作为样品的黏韧性及韧性试验结果，精确至0.1N·nt,
5允许误差
黏韧性的重复性试验的相对允许误差为14.6%，再现性试验的相对允许误差为22.6%。
6报告
6.1试验项目名称和执行标准。
6.2样品的编号、名称、产地和规格。
6.3接样日期、样品描述。
6.4试验日期，仪器设备的名称、型号及编号。
6.5试验温度、拉伸速率及黏韧性、韧性试验结果。
6.6其他需要说明的情况。
