T0710—2011 沥青路面芯样马歇尔稳定度试验
本文引用JTG 3410-2025《公路工程沥青及沥青混合料试验规程》-T0710—2011 沥青路面芯样马歇尔稳定度试验
1目的与适用范围
本方法适用于从沥青路面钻取的芯样进行马歇尔试验。
2仪具与材料
本方法所用的仪具与材料与本规程T0709相同。
3方法与步骤
3.1按本规程T0701方法钻取碾压成型沥青路面芯样试件。标准试件的直径为100mm，适用的试件高度为30～80mm；大型试件的直径为150mm，适用试件的高度为80～100mm。
3.2测定试件的高度，取4个对称位置的平均值，精确至0.1mm。用卡尺测定试件的直径，取两个方向的平均值，精确至0.1mm。
3.3按本规程相关试验方法测定试件的毛体积相对密度，并计算空隙率、沥青体积百分率、沥青饱和度、矿料间隙率等体积参数。
3.4按本规程T0709的方法进行标准马歇尔试验，由试件实测稳定度乘以表T0710-1或表T0710-2的试件高度修正系数K得到标准高度试件的稳定度MS，精确至0.1kN。
表T0710-1稳定度试件高度修正系数(适用于直径100mm试件)
试件高度(mm) | 修正系数K | 试件高度(mm) | 修正系数K |
25.4 | 5.56 | 52.4 | 1.39 |
27.0 | 5.00 | 54.0 | 1.32 |
28.6 | 4.55 | 55.6 | 1.25 |
30.2 | 4.17 | 57.2 | 1.19 |
31.8 | 3.85 | 58.7 | 1.14 |
33.3 | 3.57 | 60.3 | 1.09 |
34.9 | 3.33 | 61.9 | 1.04 |
36.5 | 3.03 | 63.5 | 1.00 |
38.1 | 2.78 | 65.1 | 0.96 |
39.7 | 2.50 | 66.7 | 0.93 |
41.3 | 2.27 | 68.3 | 0.89 |
42.9 | 2.08 | 69.8 | 0.86 |
44.4 | 1.92 | 71.4 | 0.83 |
46.0 | 1.79 | 73.0 | 0.81 |
47.6 | 1.67 | 74.6 | 0.78 |
49.2 | 1.56 | 76.2 | 0.76 |
50.8 | 1.47 |
注：其他高度可以进行插值计算修正系数。

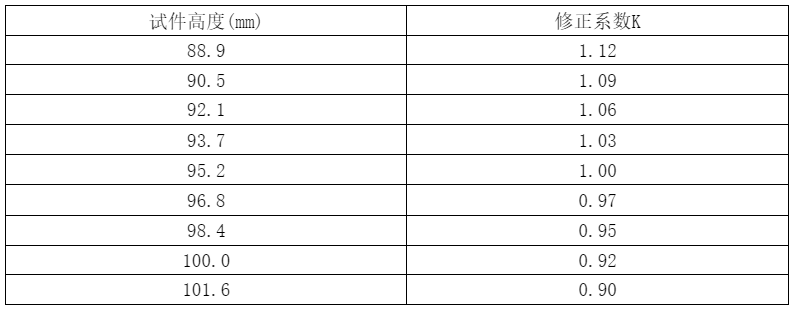

表T0710-2稳定度试件高度修正系数(适用于直径150mm试件)
试件高度(mm) | 修正系数K |
88.9 | 1.12 |
90.5 | 1.09 |
92.1 | 1.06 |
93.7 | 1.03 |
95.2 | 1.00 |
96.8 | 0.97 |
98.4 | 0.95 |
100.0 | 0.92 |
101.6 | 0.90 |
注：其他高度可以进行插值计算修正系数。
4报告
4.1试验项目名称和执行标准。
4.2沥青混合料的类型。
4.3接样日期、样品描述。
4.4试验日期，仪器设备的名称、型号及编号。
4.5试验温度试件高度、试件密度及稳定度试验结果。
4.6其他需要说明的情况。
在我单位整理过程中有可能会出现部分错误，仅供参考，建议购买正版试验标准。
