本文引用GB/T 50123-2019《土工试验方法标准》中界限含水率试验-碟式仪液限法

1 一般规定

1.1土的粒径应小于0.5mm以及有机质含量不大于干土质量的5%。

1.2本试验中含水率的测定应按本标准第5.2节的烘干法执行。

2 本试验所用的仪器设备应符合下列规定：

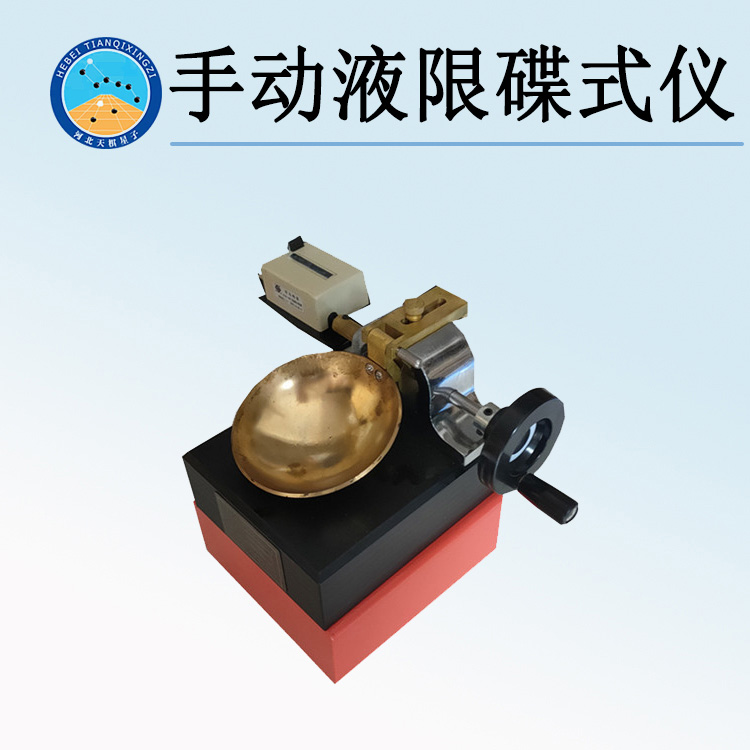

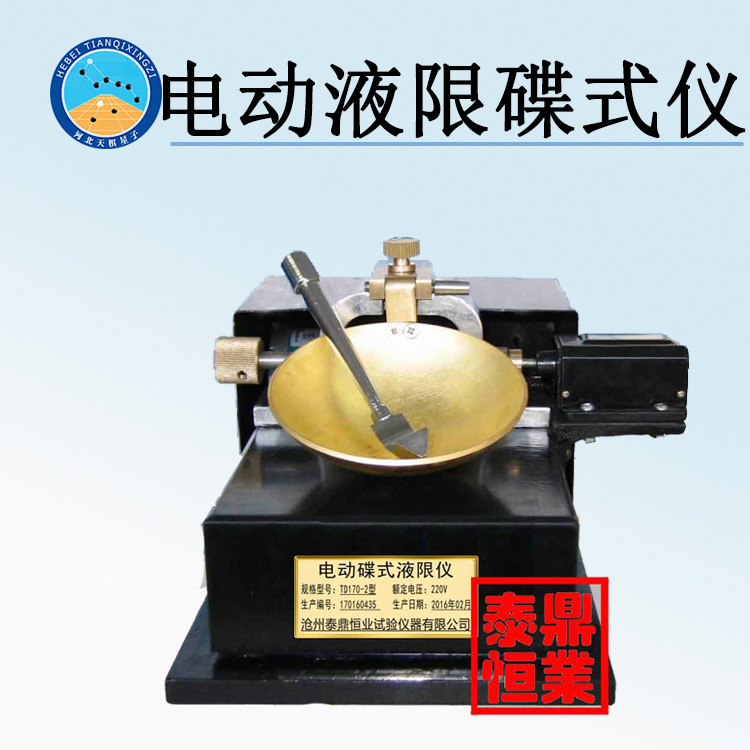

2.1碟式液限仪(图3.1):由土碟和支架组成专用仪器，并有专用划刀。其技术条件应符合现行国家标准《土工试验仪器液限仪第1部分：碟式液限仪》GB/T 21997.1的规定；

2.2 天平：称量200g,分度值0.01g;

2.3 筛：孔径为0.5mm;

2.4 其他：烘箱、干燥缸、铝盒、调土刀。

• 以上产品我公司均有生产和销售

3 碟式仪液限法试验应按下列步骤进行：

3.1取过0.5mm筛的土样(天然含水率的土样或风干土样均可)约100g,放在调土皿中，按需要加纯水，用调土刀反复拌匀。

3.2取一部分试样，平铺于土碟的前半部。铺土时应防止试样中混入气泡。用调土刀将试样面修平，使最厚处为10mm,多余试样放回调土皿中。以蜗形轮为中心，用划刀自后至前沿土碟中央将试样划成槽缝清晰的两半(图3.2-1)。为避免槽缝边扯裂或试样在土碟中滑动，允许从前至后，再从后至前多划几次，将槽逐步加深，以代替一次划槽，最后一次从后至前的划槽能明显的接触碟底，但应尽量减少划槽的次数。

图3.2-1划槽状况

3.3以每秒2转的速率转动摇柄，使土碟反复起落，坠击于底座上，数记击数，直至试样两边在槽底的合拢长度为13mm为止(图3.2-2),记录击数，并在槽的两边采取试样10g左右，测定其含水率。

图3.2-2合拢状况

3.4 将土碟中的剩余试样移至调土皿中，再加水彻底拌和均匀，应按本标准第3.2条第2款、第3款的规定至少再做两次试验。这两次土的稠度应使合拢长度为13mm时所需击数为15次~35次，其中25次以上及以下各1次。然后测定各击次下试样的相应含水率。

4 各击次下合拢时试样的相应含水率应按下式计算：

wN=(mN/md-1)×100

式中：

wN——N击下试样的含水率(%);

mN——击下试样的质量(g)。

5 根据试验结果，以含水率为纵坐标，击次为横坐标，在单对数坐标上绘制击次与含水率关系曲线，查得曲线上击数25次所对应的含水率，即为该试样的液限。

6 本试验的记录格式应符合本标准附录D表D.13的规定。
