本文引用GB/T 50123-2019《土工试验方法标准》中界限含水率试验-液塑限联合测定法

1 一般规定

1.1土的粒径应小于0.5mm以及有机质含量不大于干土质量的5%。

1.2本试验中含水率的测定应按本标准第5.2节的烘干法执行。

2 本试验所用的仪器设备应符合下列规定：

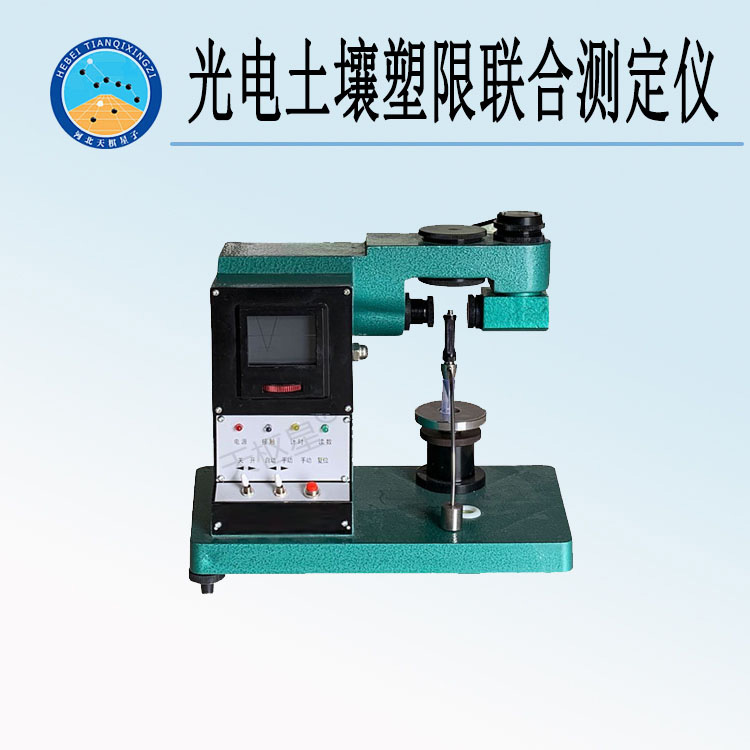

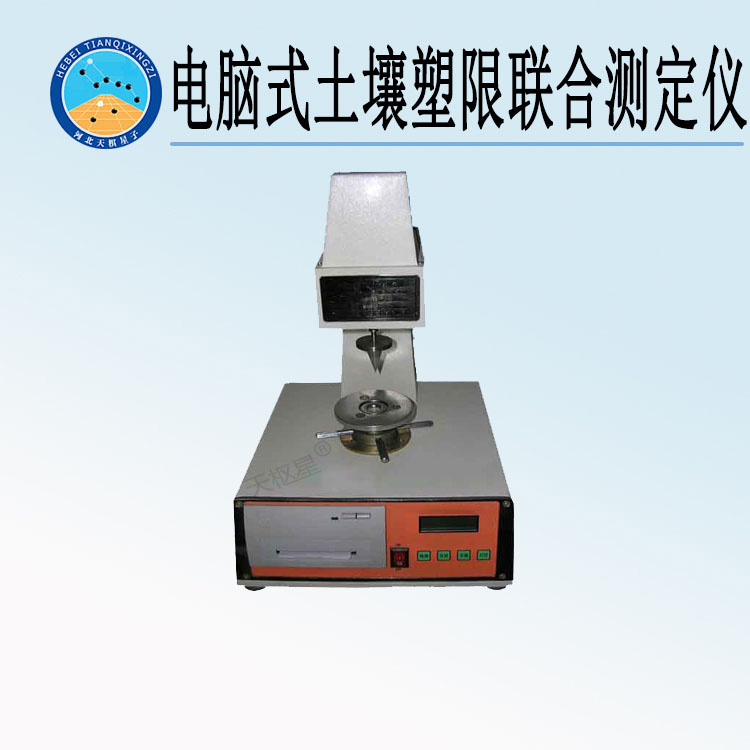

• 液塑限联合测定仪(图2.1)应包括带标尺的圆锥仪、电磁铁、显示屏、控制开关和试样杯。圆锥仪质量为76g,锥角为30°;读数显示宜采用光电式、游标式和百分表式；



• 试样杯：直径40mm～50mm;高30mm～40mm;

• 天平：称量200g,分度值0.01g;

• 筛：孔径0.5mm;

• 其他：烘箱、干燥缸、铝盒、调土刀、凡士林。

• 以上产品我公司均有生产和销售

3 液塑限联合测定法试验应按下列步骤进行：

3.1液塑限联合试验宜采用天然含水率的士样制备试样，也可用风干土制备试样。

3.2当采用天然含水率的土样时，应剔除粒径大于0.5mm的颗粒，再分别按接近液限、塑限和二者的中间状态制备不同稠度的土膏，静置湿润。静置时间可视原含水率的大小而定。

3.3当采用风干土样时，取过0.5mm筛的代表性土样约200g,分成3份，分别放入3个盛土皿中，加入不同数量的纯水，使其分别达到本标准第2.2条第2款中所述的含水率，调成均匀土膏，放入密封的保湿缸中，静置24h。

3.4将制备好的土膏用调土刀充分调拌均匀，密实地填入试样杯中，应使空气逸出。高出试样杯的余土用刮土刀刮平，将试样杯放在仪器底座上。

3.5取圆锥仪，在锥体上涂以薄层润滑油脂，接通电源，使电磁铁吸稳圆锥仪。当使用游标式或百分表式时，提起锥杆，用旋钮固定。

3.6调节屏幕准线，使初读数为零。调节升降座，使圆锥仪锥角接触试样面，指标灯亮时圆锥在自重下沉入试样内，当使用游标式或百分表式时用手扭动旋扭，松开锥杆，经5s后测读圆锥下沉深度。然后取出试样杯，挖去锥尖人土处的润滑油脂，取锥体附近的试样不得少于10g,放入称量盒内，称量，准确至0.01g,测定含水率。

3.7应按本标准第2.2条第4款～第6款的规定，测试其余2个试样的圆锥下沉深度和含水率。

4 以含水率为横坐标，圆锥下沉深度为纵坐标，在双对数坐标纸上绘制关系曲线。三点连一直线(图2.3中的A线)。当三点不在一直线上，通过高含水率的一点与其余两点连成两条直线，在圆锥下沉深度为2mm处查得相应的含水率，当两个含水率的差值小于2%时，应以该两点含水率的平均值与高含水率的点连成一线(图2.3中的B线)。当两个含水率的差值不小于2%时，应补做试验。

图2.3圆锥下沉深度与含水率关系图曲线

5 通过圆锥下沉深度与含水率关系图，查得下沉深度为17mm所对应的含水率为液限，下沉深度为10mm所对应的含水率为10mm液限；查得下沉深度为2mm所对应的含水率为塑限，以百分数表示，准确至0.1%。

6 塑性指数和液性指数应按下列公式计算：

I_P=W_L—W_P

I_L=(W₀—W_P)/I_P

式中：I_P——塑性指数；

I_L——液性指数，计算至0.01;

W_L——液限(%);

W_P——塑限(%)。

7 本试验的记录格式应符合本标准附录D表D.12的规定。
