一、工作条件

1、环境温度 10 ~ 40℃

2、湿度 ≤80%RH

二、功能与组成

主要应用于《材料力学》开放式实验教学，能够完成《材料力学》教学大纲规定的基本实验，系统为多加载方式的组合试验系统，具备拉伸、压缩、扭转、弯曲、弯扭试验等组合，学生完成加载和数据采集分析。

三、仪器功能

纯弯曲梁横截面上正应力的分布规律实验（验证性）

空心管弯扭组合受力变形主应力测定实验（设计性）

空心圆管弯扭组合受力变形内力素测定实验（设计性）

空心圆管弯扭组合受力变形弯曲正应力测定实验（设计性）

空心圆管弯扭组合受力变形扭转应力测定实验 （设计性）

材料弹性模量E，泊松比µ的测定实验（设计性）

偏心拉伸实验（拉弯组合变形实验）（设计性）

拉弯组合变形内力素测试实验（设计性）

压杆稳定实验（验证性）

大柔度压杆不同支撑方式失稳实验（验证性）

悬臂梁实验（等强度悬臂梁实验）（验证性）

测量电桥应用实验（验证性）

电阻应变片横向效应系数测定实验（综合性）

切变模量G测定实验（验证性）

等强度梁冲击实验

等强度梁动应变测量实验

等强度梁简 谐振动幅域、时域统计参数测定实验

拉伸试验测定低碳钢的强度指标和塑性指标及铸铁的强度极限

观察拉伸实验过程中的各种现象，绘制拉伸曲线

压缩试验测定压缩时低碳钢的屈服机械和铸铁的强度极限

观察低碳钢和铸铁在压缩时的变形和破坏现象，并进行比较、分析原因

测定低碳钢的切变模量G

观察低碳钢和铸铁的变形现象及破坏形式

测定低碳钢的剪切屈服极限和剪切强度极限

测定铸铁的剪切强度

四、仪器主要组成

试验机主机2台

数据采集分析系统2套

控制终端2台

梁弯曲实验装置2套

拉、压加载弹性模量和泊松比实验及偏心拉伸实验装置2套

剪切实验装置2套

扭转实验装置2套

应变式双向引伸计2套

标准试样20套

拉伸、压缩、扭转试件 配件柜2套

输出终端1套

五、技术性指标

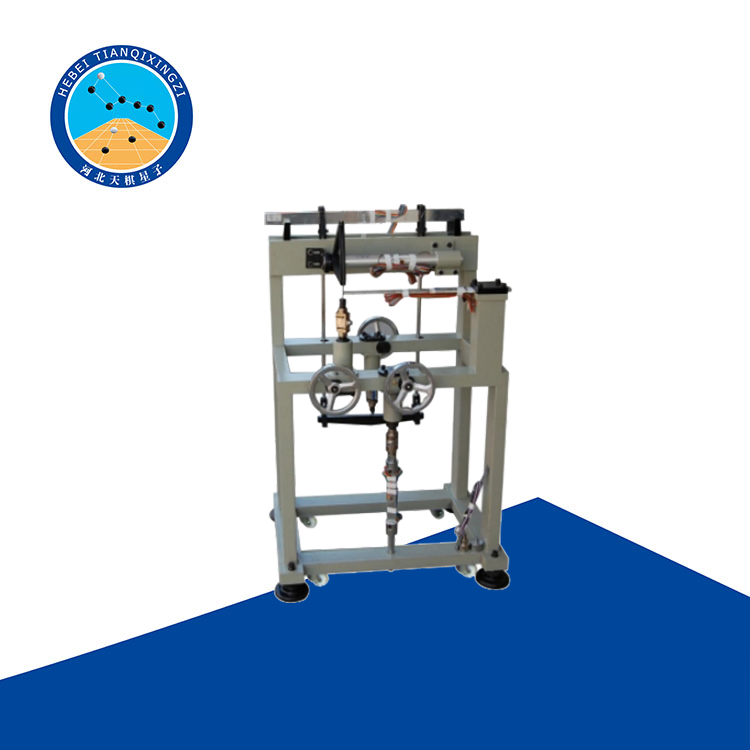

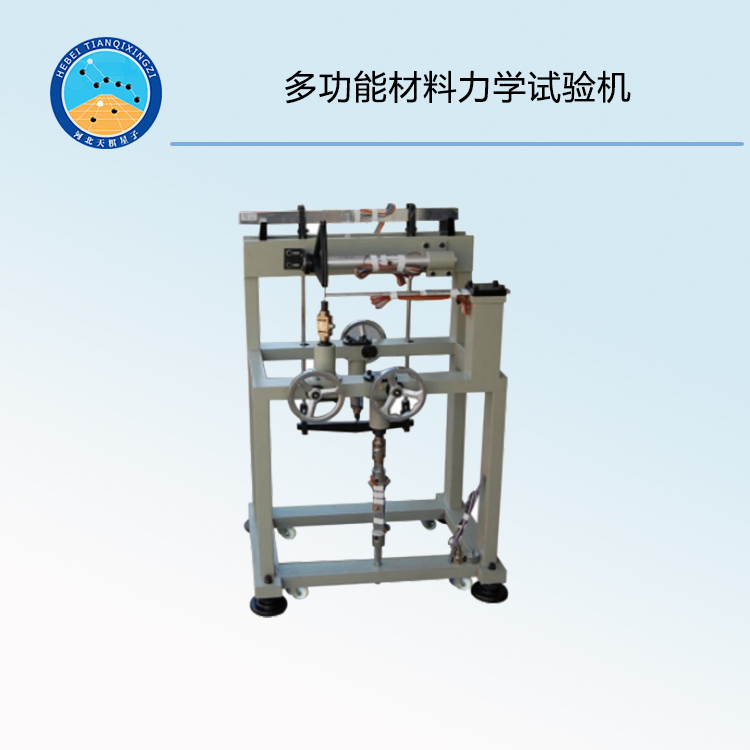

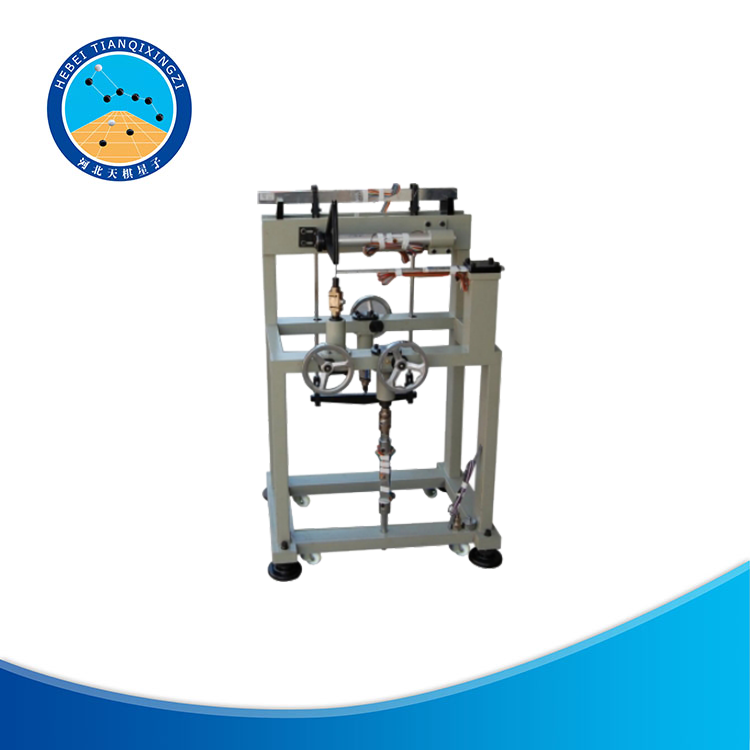

1、试验机主机 需能完成《材料力学》大纲要求的所有实验项目，能开设相关的设计性、综合性实验；拉压、扭转、弯曲、弯扭组合等加载方式，学生在进行不同的试验项目时面对相同的采集环境；拉压采用液压加载方式，拉压双空间，可进行正反方向反复扭转实验。采用伺服电机作为动力源，设备低噪音，确保设备开启时不影响教师讲课。

2、数据采集分析系统  测量通道数≥18通道  可完成全桥、半桥、1/4桥（三线制自补偿）和1/4桥（公共补偿）状态的应力应变测试和分析和各种桥式传感器配合，可对力、压力、位移等物理量进行精确测试可设置任意一个测点作为补偿测点，也可使用公共补偿端进行补偿 仪器内部需自带存储器，可脱机存储数据，本机可进行数据回收 接线端子保证连接强度，接触可靠，长期使用不易磨损 液晶屏控制功能，屏幕≥7.0英寸 应变量程：≥±30000με，分辨率：0.1με 本机采集显示方式：表格、T-Y图、X-Y图、棒图。 连续采样速率（连续采样）：2KHZ

3、控制终端 配置不低于I5处理器/1T硬盘/2G独显/19吋液晶。主要用于数据采集系统显示、数据存储等。

4、梁弯曲实验装置 用于开展多种形式梁的不同截面形状下的应力分布、弯矩测试实验。采用变截面梁四点分配加载方式，支座方式可进行铰支、固支转换，纯弯段内需有两种截面变化方式，可直观测试弯矩，粘贴18组应变片并做好防护。 主要技术参数：梁参考尺寸约700×20×40mm，实验值与理论计算值误差≤5%。

5、拉、压加载弹性模量、泊松比实验及偏心拉伸实验装置 用于弹性模量及泊松比的测量。技术要求：试件可进行拉压交变加载、偏心拉压加载，可进行拉弯、压弯组合实验，需粘贴好相应的应变片并做好防护。尺寸：约220×30×5mm，荷载：10kN，前后各粘贴一组应变花，用于主应力测试，侧面各粘贴两组应变片，至少能提供确定的三个方向的主应力。实验值与理论计算值误差≤5%。

6、剪切实验装置 用于剪切破坏试验，设计试件直径φ10mm。 平钳口：φ0 ~7，φ7 ~14，φ14 ~ 21；各三套夹具 圆钳口：φ4 ~9，φ9 ~14，φ14~19 （mm）各三套夹具

7、扭转实验装置   试验机级别：0.5级  形式：落地卧式   最大扭矩试验力：±500N.m   扭矩分辨率：0. 01N.m   精确测量范围： 5-500N.m   扭矩示值相对误差：≤±0.5%   扭矩加载方向：正反两方向   最大扭角显示范围：99999°   角度测量范围：n×360°（无限制）   扭转角分辨率：0.009°

8、应变式双向引伸计 可同时进行纵向、横向两个方向应变的测量，纵向标距≥50mm，横向标距≥10mm，配专用的安装定位装置，纵向测试变形量≥2.5mm，横向测试变形量≥0.25，精度≤0.1%，可进行材料弹性模量、泊松比测试实验。

9、标准试样 拉伸、压缩、扭转试件；材质：提供低碳钢、灰铸铁两种材质；加工要求：Φ10mm，试件表面打磨加工并采用激光加工测试标记线。

10、配件柜 存放实验装置、工具及配件等。结构形式：铁制三斗，表面烤漆，参考尺寸：约650×600×800mm。

11、输出终端 具有打印，复印和扫描功能，激光，自动双面打印，支持有线和无线打印，黑白打印

产品符合中华人民共和国相关的国家标准、国家强制认证等
