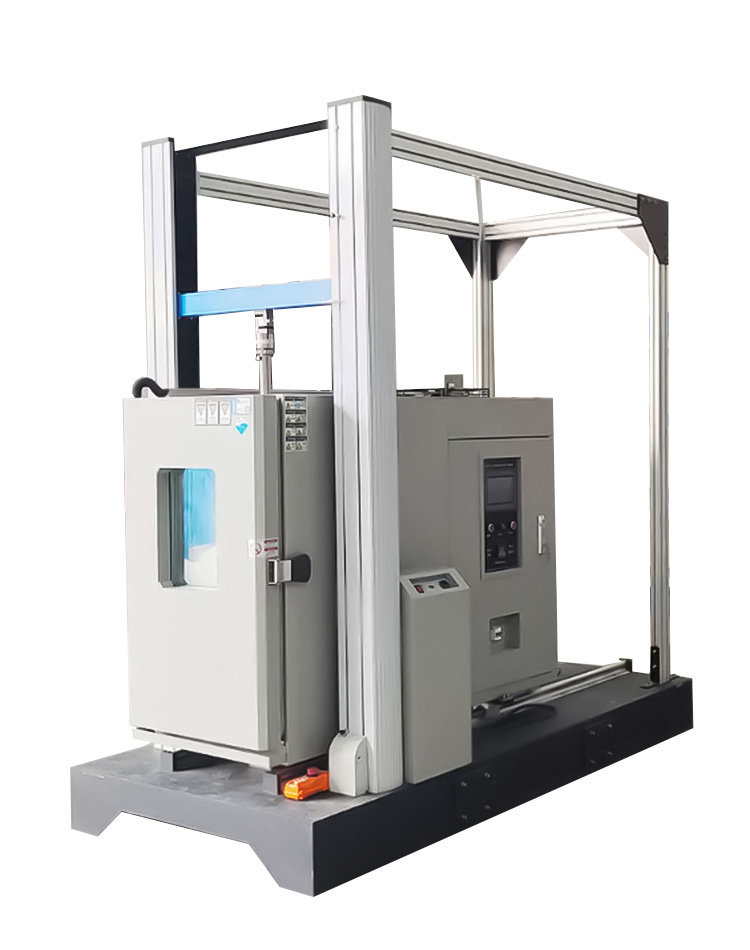

TDGD-200型高温电子万能试验机

一、产品概述

本设备的计算机系统通过控制器，控制伺服电机转动，经减速系统减速后通过精密丝杠副带动移动横梁上升、下降，完成试样的拉伸、压缩、弯曲、剪切等多种力学性能试验。采用高精度传感器对载荷和试件的变形及横梁的位移进行精确的控制、测量、自动显示和自动记录, 程序控制并对试验结果进行处理。

该设备的结构设计合理、技术成熟。用于开展金属与非金属材料的常温、高温拉伸、高温压缩、弯曲等试验。

二、技术参数

主机：

（1）试验负荷：≥ 200KN；

（2）试验机级别： ≥ 0.5级；

（3）试验力测量范围：最低值 ≤ 0.4% F.S ，最高值 ≥ 100%F.S；

（4）试验力示值误差： ≤ 示值的±0.5%；

（5）试验力分辨力： ≥ 1/10000000，全程不分档，且全程分辨率不变；

（6）位移示值误差： ≤ 示值的±0.5%；

（7）最高采集频率： ≥ 5000Hz；

（8）控制器平均失效间隔工作时间： ≥ 3500小时

（9）设备整机平均失效间隔工作时间： ≥ 3500小时

（10）应力控制速率范围：最低值 ≤ 0.005 FS/s，最高值 ≥ 5%FS/s；

引伸计：

（1）常温引伸计1： 0.5级；标距50mm，变形10mm；

（2）高温引伸计2：标距25mm，变形12.5mm（使用温度范围：室温～1200℃ , 满足现有ASTM标准B-1级和ISO9513标准0.5级的精度要求，配陶瓷绳）

高温炉：

（1）试验温度调节范围：最低值 ≤ 200℃ , 最高值 ≥ 1200℃;

（2）加热炉供电电压：交流25V；

（3）试样测温热电偶： ≥ 3支；

（4）温控表： ≥ 3支；

（5）炉丝（电热体）： ≥ φ5mm电热管；

（6）加热功率： ≥ 5kW

三、夹具及辅件

（1）拉伸夹具一套；

（2）高温定制棒材拉伸夹具二套；

（3）高温定制板材拉伸夹具一套；

（4）常温定制压缩夹具一套；

（5）高温定制压缩夹具一套；

（6）定制三点弯曲夹具一套；

（7）瑞士千分表一支；

（8）数据存储及显示系统

（9）维修工具一套；

配备设备中文使用软件备份、说明书、系统操作手册（纸质、电子版）各1套，设备装箱单、出厂合格证一份。
