一、用途

本仪器适用于现场测定粗粒土、细粒土（最大粒径≤60mm）及路面基层、底基层材料的干密度与压实度，是土工试验中测定路基、路面压实质量的常用设备。通过测量试坑内填砂质量与体积，结合试样含水率计算土体密度，为工程质量控制提供依据。

二、仪器设备组成

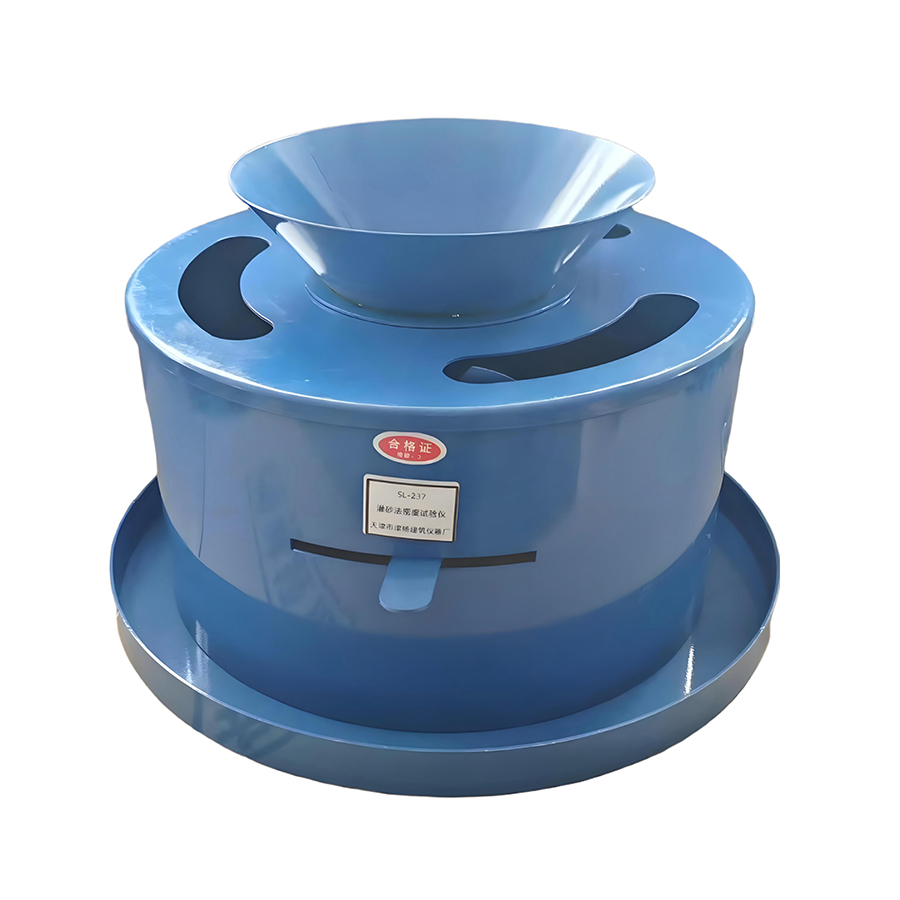

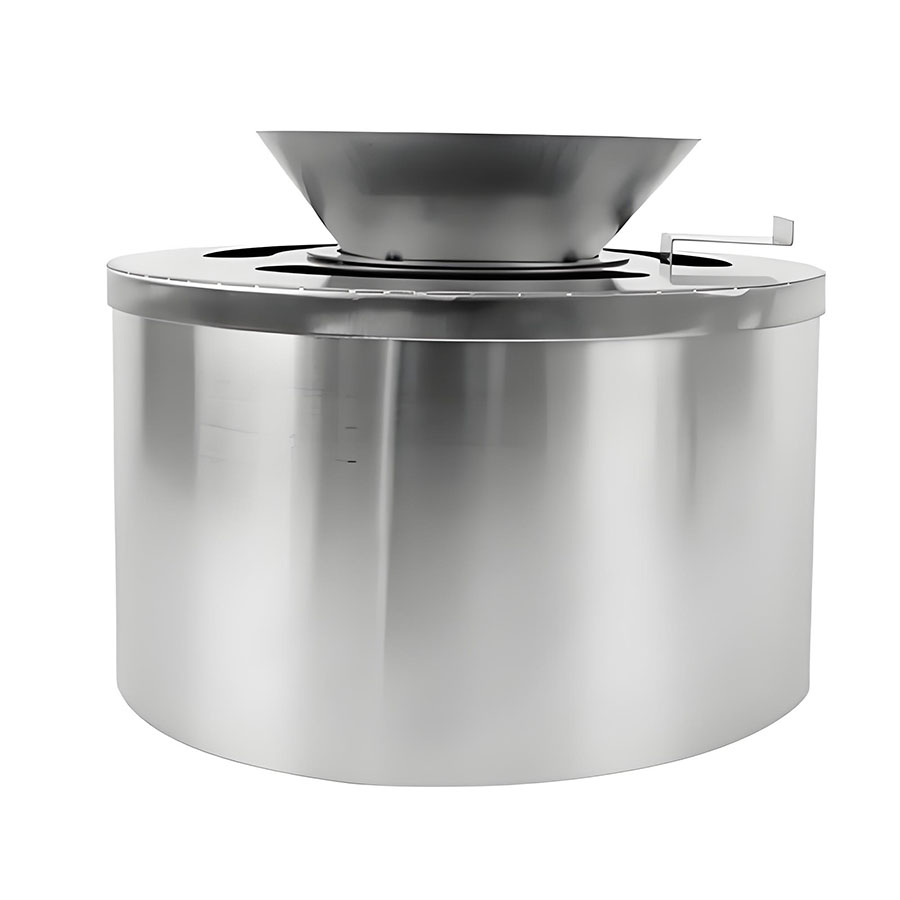

1. 核心仪器：灌砂法密度试验仪（带套环配置）

包括以下部件（见图2.1.1）：

漏斗：控制量砂均匀下落的漏斗装置；

漏斗架：固定漏斗高度与位置的支架；

防风筒：减少环境风力对灌砂过程干扰的环形筒（无风环境可省略）；

套环：直径约150~250mm（根据试坑尺寸选择）的金属圆环，用于限定试坑体积；

3个固定器：用于将套环稳固固定于试验地面的装置。

2. 辅助设备

台秤：

称量10kg，分度值5g（适用于小范围试样）；

称量50kg，分度值10g（适用于大范围试样）。

量砂：粒径0.25~0.5mm的干燥清洁标准砂，总量10~40kg（需提前校准密度）。

其他工具：带盖量砂容器（用于存储与称量量砂）、直尺（刮平砂面用）、铲土工具（如小铲、镐等，用于挖试坑）、盛土容器（带盖，存放试样）、含水率测定装置（如烘箱、铝盒等）。

三、仪器设备的检定与校准

1. 台秤

必须按国家计量检定规程（如JJG 1003-2006《电子台秤检定规程》或相应机械台秤规程）定期检定，确保称量精度符合要求（分度值≤5g/10g）。

2. 量砂

需按本规程附录A要求制备：

使用前需充分风干（避免含水分影响密度），并通过0.5mm筛去除杂质；

校准其密度（单位体积质量），方法为在已知容积的容器内装满干燥量砂，称量后计算密度（通常标准值为1.4~1.6g/cm³，具体以实测为准），并定期复检。
