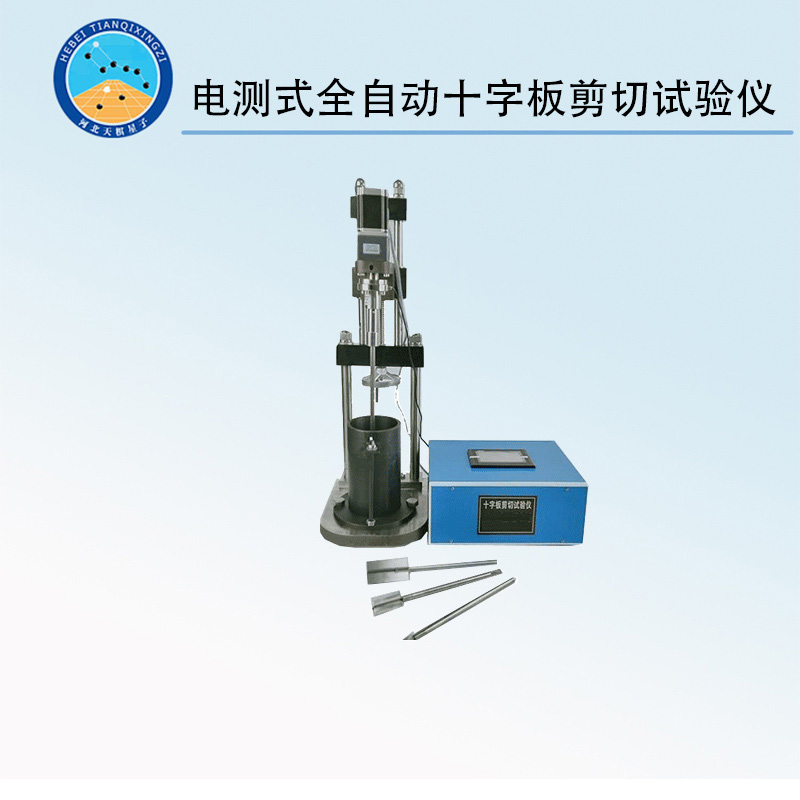

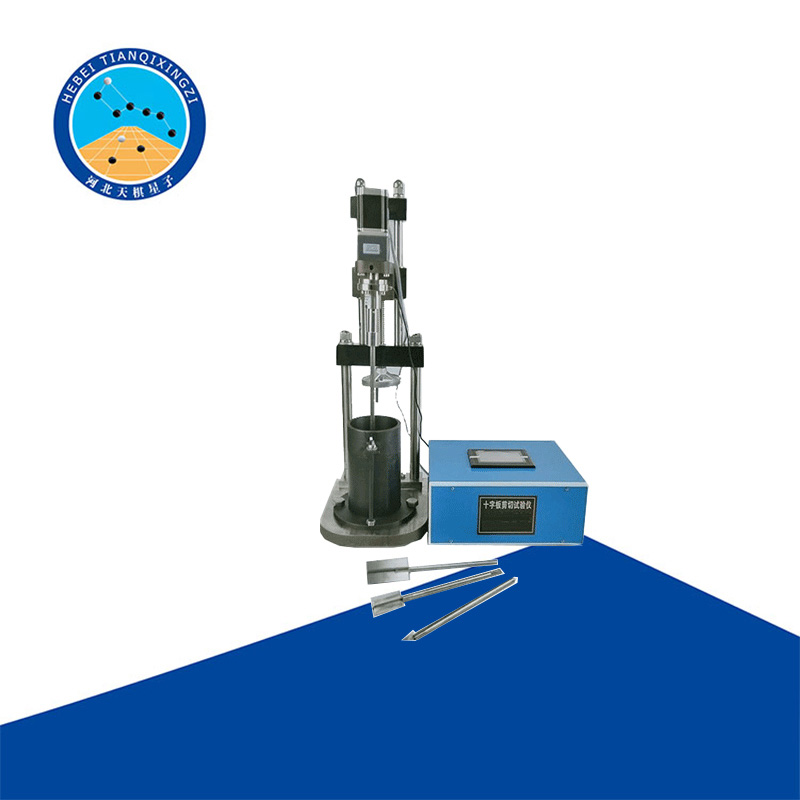

电测式全自动十字板剪切试验仪

十字板剪切试验仪是一种用来测定软土或灵敏性粘土的抗剪强度的室内土工试验仪器，它可以测量取于不同深度处的原状土的不排水强度，也可测定土的灵敏度。

主要技术指标：

1、十字板规格：Φ12.7mm×h25.4mm、Φ25.4mm×h50.8mm、Φ38.1×h76.2mm（尺寸可定制）；

2、应变速率：0.001～180°/min,无极变速；

3、扭矩传感器： 0-30 N·m，精度0.3%F.S，分辨率0.1 N·m（可选0-3N·m或定制）；

4、配备480*270高清液晶触控屏，实时显示扭矩等试验参数，配套触控按键控制运行，可触控键盘控制亦可软件控制；高速网络通讯接口与计算机通讯；数据实时存储于采集器，可脱机运行；

5、采集处理软件支持win8/10操作系统，全自动采集和控制，数据可导出到excel文件，绘制土样的抗剪强度曲线并计算强度值；

6、一套计算机控制、采集、处理系统

组成部分

1、容器：容器底座、容器筒体；

2、机架箱体：开关电源、触摸屏、电源插座、网口；

3、扭力传动装置：机架、升降部件、步进电机、联轴器、以及十字板等组成；

4、扭矩传感器：测量范围0-30N.m（可选0-3N·m或定制）；

5、数显触摸屏与数据采集器；

6、采集处理软件一套
