一、用途

本仪器适用于测定石油沥青、煤沥青、乳化沥青及其他固体/液体试验物中的含水量，结果以质量百分率（%）表示。

适用标准：JTG 3410-2025《公路工程沥青及沥青混合料试验规程》

JT/T 1540-2025 低温改性沥青

GB/T 38075-2019《硬质道路石油沥青》

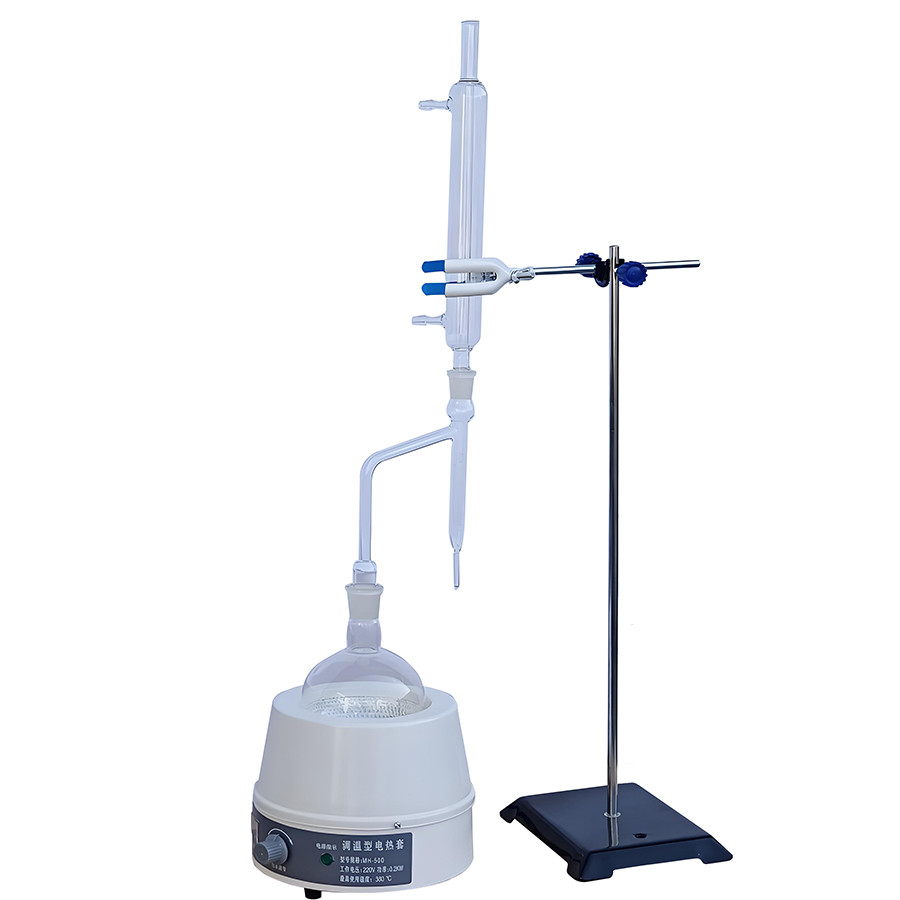

二、仪器结构

本测定仪主要由以下部件组成：

玻璃烧杯（烧瓶）：硬质玻璃材质，圆底、短颈设计，直径100mm，容积500ml，用于盛放试样与溶剂混合物。

水分接受器：精密刻度容器，容积分级如下：

0.3ml以下：10等分刻度；

0.3~1ml区间：7等分刻度；

1~10ml区间：每等分0.2ml。

（注：若精度相近的其他规格接受器，经验证后亦可替代使用）。

冷凝管：直形或球形结构，内管直径10mm，总长度350~400mm，末端斜切；外套管直径40~50mm，长度250~300mm；进出水管口靠近两端。允许使用尺寸相近的其他规格冷凝管。

铁架台：配备铁环及铁夹，用于固定烧瓶、冷凝管等部件。

加热器：电炉或燃气炉（建议控温稳定，避免局部过热）。

底盘：支撑仪器整体，确保操作稳定性。

三、试验配备（辅助器材）

天平：感量不大于0.1g，用于精确称量烧瓶及试样质量。

量筒：100ml规格，最小刻度1ml，用于量取溶剂。

石棉网：垫于烧瓶下方，使加热更均匀。

其他工具：

玻璃毛细管（一端封闭）或红色五釉瓷片（用于防止暴沸）；

带橡皮头的玻璃棒（用于辅助操作）；

溶剂：工业用二氯甲烷（或类似溶剂）与二甲苯的混合物（或其他指定溶剂，如纯工业醇，需根据实际标准调整）。

四、使用方法（仪器组装与准备）

称量空烧瓶：将洗净并烘干的玻璃烧瓶置于天平上，称取其质量（m₁），精确至0.1g。

加入试样：将待测沥青试样充分摇匀（若为乳化沥青或高黏度沥青，可预热至50~80℃使其呈流体状态），然后注入烧瓶中：

若试样含水量≥25%，称取约100g试样；

若试样含水量＞25%，称取约50g试样。

加入后称取烧瓶与试样的合计质量（m₂），精确至0.1g。

加入溶剂：用量筒量取200ml溶剂（如二氯甲烷-二甲苯混合液），注入烧瓶中，轻轻摇匀混合物（避免液体溅出），同时投入少量玻璃毛细管或五釉瓷片（防止加热时暴沸）。

仪器组装：

将洗净烘干的水分接受器支管紧密安装在烧瓶上，确保支管斜口插入烧瓶内约15~20cm；

在接受器上方连接冷凝管，要求：

冷凝管内壁预先用棉花擦干；

冷凝管与接受器的轴心线重合；

冷凝管下端斜口切面正对接受器支管管口；

为防止蒸汽泄漏，在缝隙处涂抹火棉胶密封；

若冷凝管进水温度与室温差异较大，需在冷凝管上端用棉花塞住，避免空气中水蒸气进入凝结。

五、试验步骤

加热与控制回流：点燃加热器（电炉/燃气炉），缓慢升温加热烧瓶，同时调节火力，控制冷凝液回流速度，使冷凝管斜口保持每秒滴下2~5滴液体（确保稳定回流）。

停止加热与取水：当水分接受器中的水体积接近最大刻度前（尚未满刻度时），立即停止加热；待冷凝管不再有溶剂滴出后，迅速取下接受器，将其中收集的溶剂倒入量筒中，随后重新安装接受器并继续加热回馏。

残留水滴处理：回馏接近结束时，若冷凝管内壁附着水滴，可将烧瓶中的混合液短时间剧烈沸腾，利用冷凝溶剂的流动将水滴冲刷至接受器内。

终止条件：当接受器内收集的水体积不再增加，且上层溶剂完全透明时，停止加热。

残留水滴清理：停止加热后，若冷凝管内壁仍有水滴，可采取以下措施：

从冷凝管上端倒入少量溶剂，将水滴冲入接受器；

若溶剂冲洗无效，使用带橡皮头的玻璃棒将冷凝管内的水滴刮入接受器。

读数：待仪器冷却至室温后，拆卸装置，读取接受器内水分的体积（Vₘ）；若溶剂呈现浑浊且管底水分不超过0.2ml，需将接受器放入热水（约40~50℃）中浸泡20~30分钟，待溶剂澄清后再冷却至室温，最后读取管底水分体积。

六、计算公式

试样含水量的质量百分率（Pw）按以下公式计算：

Pw=m2−m1Vw×100%

式中：

Pw —— 试样含水量（%）；

Vw —— 接受器中水分的体积（ml）；

m₁ —— 空玻璃烧瓶质量（g）；

m₂ —— 玻璃烧瓶与试样的合计质量（g）；

水的密度（Pw'）取1g/ml（计算中隐含，Vw直接对应水的质量）。

七、试验报告

同一试样需至少进行两次平行试验。当两次试验结果的差值符合重复性精度要求时，取其算术平均值作为最终试验结果。

八、精密度与允许差

根据试样类型不同，允许差要求如下：

粘稠石油沥青：

若接受器中水体积＜1ml：重复性试验允许差为0.1ml，再现性试验允许差为0.2ml；

若接受器中水体积为1~25ml：重复性试验允许差为0.1ml（或平均值的2%），再现性试验允许差为0.2ml（或平均值的10%）。

乳化沥青：重复性试验允许差为0.8%，再现性试验允许差为2.0%。

九、注意事项

加热控制：严禁一次性快速升温，需缓慢调节火力，避免局部过热导致试样飞溅、烧瓶破裂或测量误差。

烧瓶安全：防止圆底烧瓶因骤热或受力不均而破裂，操作时避免碰撞或骤冷骤热。

密封性：冷凝管与接受器的连接处需确保密封良好（火棉胶涂抹均匀），防止蒸汽泄漏影响水分收集。

溶剂选择：使用指定溶剂（如二氯甲烷-二甲苯混合液），避免使用易挥发、易燃或与试样反应的溶剂；操作时远离明火，注意通风。

读数规范：水分体积读数需在仪器冷却至室温后进行，避免温度影响溶剂体积；浑浊溶剂需按标准处理（热水浸泡澄清）后再读数。

仪器清洁：每次试验后需及时清洗烧瓶、接受器及冷凝管，避免残留物影响后续试验结果。

提示：实际操作前请仔细阅读安全规范，必要时佩戴防护手套、护目镜等；若对试验步骤或参数有疑问，建议咨询专业技术人员或参考最新行业标准。
