T0733—2025  沥青混合料肯塔堡飞散试验

 本文引用JTG 3410-2025《公路工程沥青及沥青混合料试验规程》-T0733—2025  沥青混合料肯塔堡飞散试验

1目的与适用范围

1.1本方法适用于测定沥青混合料试件飞散损失率，以检验沥青混合料的最低沥青用量。

1.2本方法也适用于测定浸水条件下试件飞散损失率，以评价沥青混合料的水稳定性。

2仪具与材料

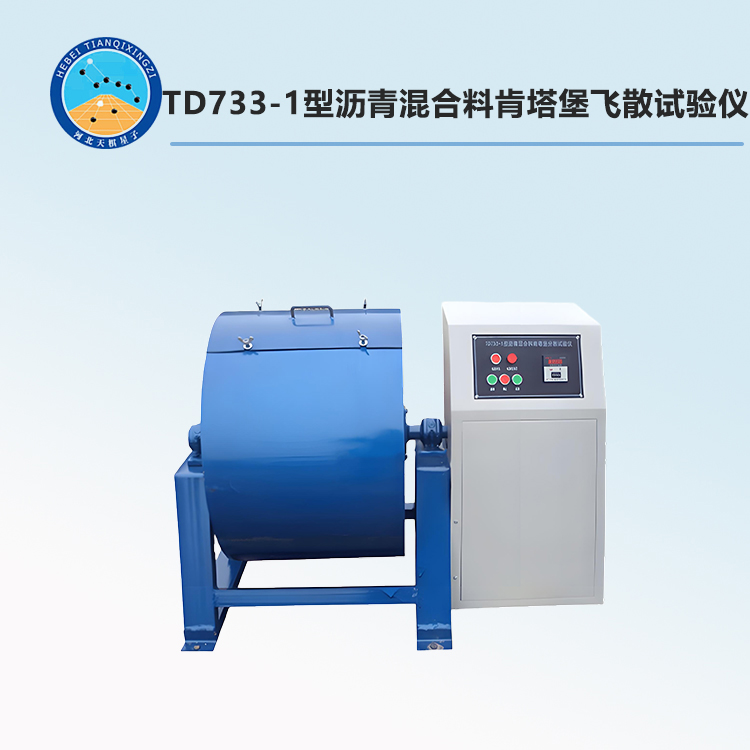

TD733-1型沥青混合料肯塔堡飞散试验仪

2.1马歇尔试件成型设备：应符合T0702中相关仪具及材料要求。

2.2洛杉矶磨耗试验机。

2.3恒温水槽：能控温20℃±0.5℃和60℃±0.5℃。

2.4电热鼓风干燥箱：大、中型各1台，满足T0602中2.1要求。

2.5天平：用于称量集料的天平，其感量不大于0.5g;用于称量沥青的天平，其感量不大于0.1g。

2.6插刀或大螺丝力。

2.7温度计：量程0～300℃,分度值1℃。宜采用有金属插杆的插入式数显温度计，金属插杆的长度不小于150mm。

2.8其他：电炉或煤气炉、沥青熔化锅、拌和铲、标准筛、滤纸(或普通纸)、胶布、卡尺、

秒表、粉笔、棉纱等。

3标准飞散试验方法与步骤

3.1准备工作

3.1.1一组试验不少于4个有效试件。

3.1.2按如下要求准备试件：

(1)按本规程T0740室内拌制沥青混合料，或按本规程T0701现场取松散沥青混合料，并进行短期老化。

(2)按本规程T0702马歇尔击实法成型试件。标准击实试件，双面击实次数为50次；大型击实试件，双面击实次数为75次。对于标准击实试件，直径为101.6mm±0.25mm,高为63.5mm±1.3mm;对于大型击实试件，直径为152.4mm±0.25mm,高为95.3mm±2.5mm。试件应同一天成型，1组不少于8个。

(3)也可按本规程T0736旋转压实法成型试件，压实次数为50次。试件直径为150mm,高为95mm±3mm。

3.1.3测定试件的直径及高度，精确至0.1mm。按本规程相关试验方法测定试件的密度、空隙率等指标。当试件空隙率与一组试件平均空隙率之差大于1%时，舍弃。

3.1.4将恒温水槽调节至试验温度20℃±0.5℃。

3.2试验步骤

3.2.1将试件放入20℃±0.5℃恒温水槽中，养生20h±15min。

3.2.2从恒温水槽中取出一个试件，用洁净柔软的毛巾轻轻擦去试件的表面水，称取试件质量m。。

3.2.3立即将试件放入洛杉矶试验机中，不加钢球，盖紧盖子。一次磨耗只能放一个试件。

3.2.4开动洛杉矶试验机，以30~33r/min的速度旋转300转。

3.2.5打开试验机盖子，取出试件及碎块，称取试件的残留质量。当试件已经粉碎时，称取最大一块残留试件的混合料质量m₁。

3.2.6重复以上步骤，完成所有试件的磨耗试验。

4浸水飞散试验方法与步骤

4.1准备工作

4.1.1按本方法中3.1要求进行试件准备。

4.1.2将恒温水槽调节至试验温度60℃±0.5℃。

4.2试验步骤

4.2.1将试件放入60℃±0.5℃恒温水槽中养生48h±30min,然后取出后在室温中放置24h±15min。

4.2.2按本方法中3.2.2~3.2.6进行试验。

5数据处理

5.1按式(T0733-1)计算沥青混合料的飞散损失率，精确至0.1。

 P_pl=(m₀-m₁)×100/m₀          (T0733-1)

式中：P_pl——沥青混合料的飞散损失率，%;

m₀——试验前试件的质量，g;

m₁——试验后试件的残留质量，g。

5.2取一组试样测定值的算术平均值作为试验结果，精确至0.1%。

6报告

6.1试验项目名称和执行标准。

6.2样品的编号、名称、产地和规格。

6.3接样日期、样品描述。

6.4试验旧期，仪器设备的名称、型号及转速。

6.5试验温度及沥青混合料的飞散损失。

6.6其他需要说明的情况。

在我单位整理过程中有可能会出现部分错误，仅供参考，建议购买正版试验标准。
