本文引用GB/T 50123-2019《土工试验方法标准》中回弹模量试验-杠杆压力仪法
1、一般规定
1.1土样粒径应小于20mm。
1.2本试验采用杠杆压力仪法和强度仪法。杠杆压力仪法用于含水率较大、硬度较小的试样。
2、本试验所用的主要仪器设备应符合下列规定：

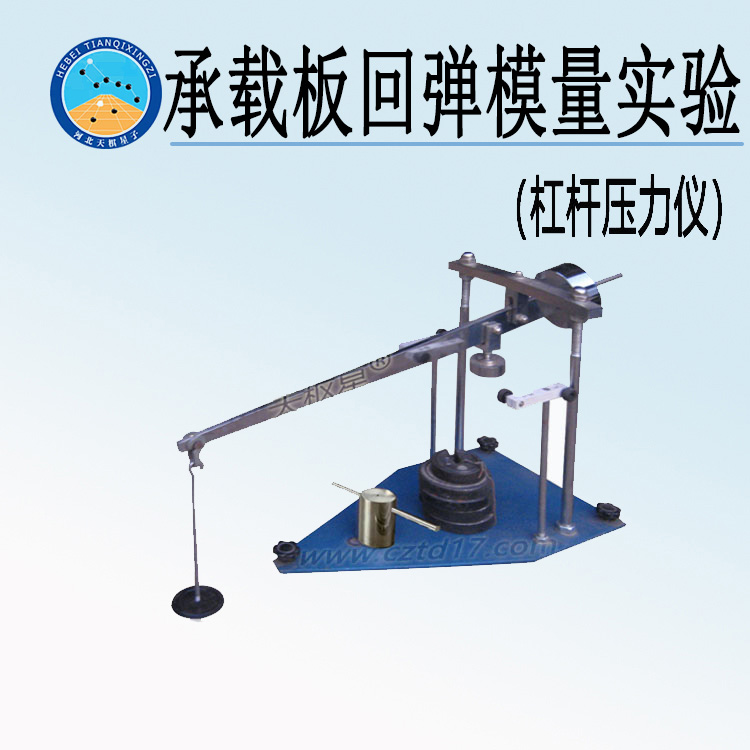

Ø TD135-1型承载板回弹模量试验仪（杠杆压力仪)(图2.1-1):最大压力1500N;包含以下附件：
1) 试样筒(图2.1-2):内径152mm,高166mm的金属圆筒，其形式和尺寸应符合本标准图14.2.1-1的规定，但在与夯击底板的立柱连接的缺口板上多一个内径5mm、深5mm的螺丝孔，用来安装千分表支架；
2) 护筒：高50mm;
3) 筒内垫块：直径151mm,高50mm,夯击底板与击实仪同；
4) 承载板(图2.1-3):直径50mm,高80mm;
5) 千分表：2只，量程2.0mm,分度值0.001mm;
Ø 秒表：分度值0.1s。
图2.1-2试样筒(单位：mm)图2.1-3承载板(单位：mm)
以上产品我公司均有生产和销售
3、杠杆压力仪法试验应按下列步骤进行：
Ø 应按本标准第13.3.2条的规定用重型击实法制备试样，得出最大干密度和最优含水率。
Ø 应按最优含水率制备试样，以规定的击数在试样筒内制备试样。
Ø 将装有试样的试样筒底面放在杠杆压力仪的底盘上，将承载板放在试样的中心位置，并与杠杆压力仪的加压球座对正。将千分表固定在立柱上，并将千分表的测头安放在承载板的表架上。
Ø 在杠杆压力仪的加载架上施加砝码，用预定的最大压力进行预压，对含水率大于塑限的土，p=50kPa～100kPa;对含水率小于塑限的土，p=100kPa～200kPa。预压应进行1次～2次，每次预压1min卸载。预压后调整承载板位置，并将千分表调到零位。
Ø 预定的最大压力分为4级～6级进行加载，每级加载时间为1min,记录千分表读数，同时卸载，当卸载1min时，记录千分表读数，再施加下一级荷载。如此逐级进行加载和卸载，并记录千分表读数，直至最后一级荷载。为使试验曲线的开始部分比较准确，可将第1级、第2级荷载再分别分成2小级进行加载和卸载。试验中的最大压力也可略大于预定的最大压力。
4、土的回弹模量测定应进行3次平行试验，每次试验结果与回弹模量的均值间最大允许差值应为±5%。
4.1每级荷载下试样的回弹模量应按下式计算：
Ee=πpD/4l×（1-μ²）
式中：Ee——回弹模量(kPa);
p——承载板上的单位压力(kPa);
D——承载板直径(cm);
l——相应于压力的回弹变形量(加载读数减卸载读数)(cm);
μ——土的泊松比，一般取0.35。
4.2以单位压力p为横坐标，回弹变形量l为纵坐标，绘制p-l曲线。试样的回弹模量取p-l曲线的直线段计算，对于较软的土，p-l曲线不通过原点时，允许用初始直线段与纵坐标轴的交点当作原点，修正各级荷载下的回弹变形和回弹模量。
4.3本试验的记录格式应符合本标准附录D表D.23的规定。
