工程试验检测大数据管理系统设计方案
一、系统定位与目标
1.核心定位
工程试验检测数据管理系统是基于5G甚至于未来网络传输技术构建的，覆盖"采集-传输-存储-处理-分析-应用"全链路的工程试验检测数据管理平台，聚焦高价值数据沉淀与智能决策赋能，支撑工程建设领域（如土木工程、装备研发、环境监测等）的质量控制、科研创新与合规管理。
维度 | 具体要求 |
可追溯性 | 全链路记录数据来源（设备/人员/时间）、处理过程（清洗/融合规则）、应用场景（报告/决策），支持数据血缘追踪与版本回溯。 |
准确性 | 通过边缘预处理（异常剔除/校准补偿）+中心二次校验（逻辑校验/交叉验证），确保数据误差率≤0.1%（关键参数）。 |
实时性 | 传感器数据端到端延迟≤1秒（关键监测指标），试验过程视频流延迟≤3秒（远程监控场景）。 |
安全性 | 符合等保2.0三级要求，敏感数据（如试验方案细节）加密存储（国密SM4算法），访问权限最小化（RBAC+动态授权）。 |
扩展性 | 支持横向扩展（新增试验设备/监测类型无缝接入），纵向兼容（历史数据格式自动转换，支持未来AI模型迭代）。 |
2. 核心目标
实现工程检测及施工的数据化、智能化的管理和监控。
二、系统总体架构设计（分层模块化）
采用"五层两体系"架构（业务层+技术层+保障层），具体如下：
1.基础设施层（物理支撑）
组件类型 | 关键内容 | 特殊场景适配 |

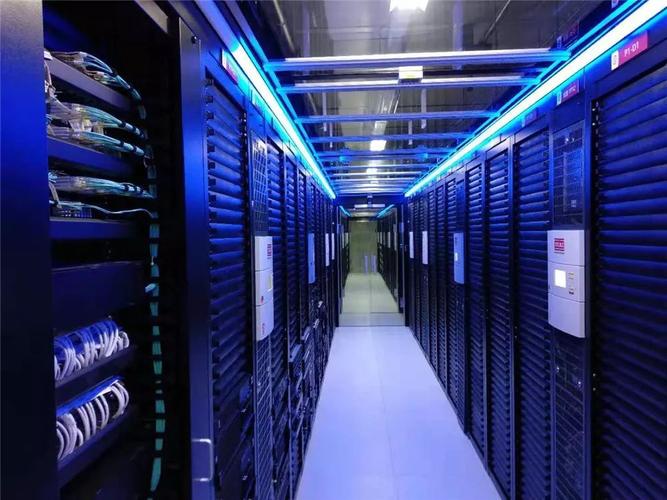

硬件设备 | -试验场：固定式传感器网络（温湿度/应力/振动/图像采集仪）、移动式节点（车载便携终端，支持GPS定位）-中心端：高性能服务器集群（CPU≥32核/内存≥256GB）、分布式存储阵列（SAN/NAS，容量≥1PB）、备份一体机（异地容灾，RTO≤4小时） | 野外试验：部署太阳能供电+4G/5G专网（或卫星通信终端，如Ka波段便携站），保障偏远区域数据回传。 |
网络通信 | -协议支持：MQTT（传感器实时流）、HTTP/HTTPS（业务交互）、FTP/SFTP（大文件传输）、WebSocket（实时视频）-安全传输：国密SM2/SM3加密网关（关键数据）、TLS 1.3（通用通信） | 多网融合：试验专网（高优先级）+指挥专网（应急通信）+公共网络（备份链路），自动切换保障连续性。 |
2.数据资源层（核心资产库）
数据类型 | 存储方案 | 关键特性 |
原始数据 | 时序数据库（InfluxDB/TimescaleDB：高频传感器数据，支持1ms级采样存储）对象存储（HDFS/OSS：试验视频/图像，支持TB级大文件） | 时序数据保留周期≥3年（关键参数永久保存），视频数据按需压缩（H.265编码）。 |
处理后数据 | 关系型数据库（PostgreSQL：结构化试验任务、设备参数、人员信息）NoSQL（MongoDB：非结构化日志/备注） | 支持JSON/XML格式灵活扩展，关联试验任务ID实现跨表查询。 |
元数据 | 元数据仓库（单独Schema）：记录数据来源（设备SN/传感器编号）、采集时间（精确到毫秒）、关联试验（任务编号/阶段）、处理历史（清洗/融合操作） | 支持数据血缘图谱可视化（点击任一数据可追溯全生命周期）。 |
数据湖 | Hadoop HDFS+Spark：归档原始数据+半结构化日志，支持后续机器学习训练（如设备故障预测模型）。 | 冷数据自动转存至低成本存储（如磁带库），访问时动态加载。 |
3.服务支撑层（功能引擎）
服务模块 | 核心功能 | 技术实现 |
数据采集服务 | -标准化接口：REST API（通用设备）、OPC UA（工业设备）、Modbus TCP（传统仪器）-边缘适配：边缘计算网关（协议转换：如RS485→MQTT），支持老旧设备接入-采集策略：定时采集（如每5分钟环境温湿度）+触发采集（如装备启动瞬间高频振动监测） | 边缘节点预处理：本地过滤无效数据（如传感器断线报错），仅上传有效数据包（减少中心负载）。 |
数据处理服务 | -清洗规则：自动剔除超量程值（如压力＞设计极限）、填补缺失（线性插值/基于历史均值）-融合分析：多源数据关联（如将振动数据与设备运行状态叠加，定位故障时段）-标准化：单位统一（psi→MPa）、映射至行业通用模型（如ISO/IEEE标准） | 规则引擎（Drools/Flink CEP）：支持自定义清洗逻辑（用户可通过界面配置阈值）。 |
存储管理服务 | -分级存储：热数据（近3个月）→SSD（读写速度≥500MB/s）；温数据（3-12个月）→SATA硬盘；冷数据（1年以上）→对象存储（如AWS S3兼容服务）-版本控制：记录每次修改的元信息（操作人、时间、变更字段），支持回滚至任意历史版本 | 数据生命周期管理（自动迁移策略），备份策略（每日增量+每周全量，异地存储）。 |
分析计算服务 | -统计工具：Python Pandas/R语言（基础分析）、Spark MLlib（大规模数据建模）-智能算法：设备故障预测（LSTM神经网络）、可靠性评估（Weibull分布拟合） | 集成Jupyter Notebook（数据分析工程师可在线编写/调试脚本）。 |
4.业务应用层（用户功能模块）
模块名称 | 核心功能 | 典型场景示例 |
试验任务管理 | -计划制定：支持Excel导入/可视化拖拽排期-任务分配：关联试验人员/设备/场地，自动推送通知-进度跟踪：实时显示各环节状态（如"环境监测中""设备调试完成"） | 大型桥梁荷载试验：同步协调多个监测点（应变片/位移计），自动触发下一阶段加载。 |
数据查询检索 | -多维度筛选：按试验类型（力学/环境）、设备型号、时间范围、指标阈值（如"振动幅值＞5g"）-智能搜索：全文检索（试验报告关键词）、时空检索（地图定位试验场地+关联数据） | 快速定位某批次混凝土试块的抗压强度数据（时间：202X年Q3，强度范围：30-50MPa）。 |
可视化分析 | -实时看板：仪表盘动态展示关键指标（如设备可靠率趋势、故障分布TOP5）-GIS集成：地图标注试验场地，点击查看该区域历史数据-图表定制：支持折线图/散点图/热力图（自定义分析维度） | 工程监测：通过GIS地图查看多个监测点的温湿度变化趋势，识别异常区域。 |
辅助决策支持 | -报告生成：自动生成PDF/Word格式结论报告（含数据图表、异常分析、改进建议）-预警联动：异常数据触发短信/邮件/大屏弹窗（如"某传感器读数超阈值！"），关联应急预案库 | 试验中断：设备故障时自动暂停任务，推送维修工单至相关人员。 |
5.用户接入层（多角色交互）
角色类型 | 权限与功能 | 接入方式 |
试验操作员 | 上传实时数据（传感器/视频）、标记异常事件（如"设备异响"）、查看当前任务指引 | 移动APP（现场拍照/录像）、便携终端（触屏操作）。 |
数据分析工程师 | 深度挖掘数据（Python/MATLAB脚本）、自定义分析模型、导出原始数据集 | 专业客户端（支持Jupyter/IDE集成）、Web端（基础分析功能）。 |

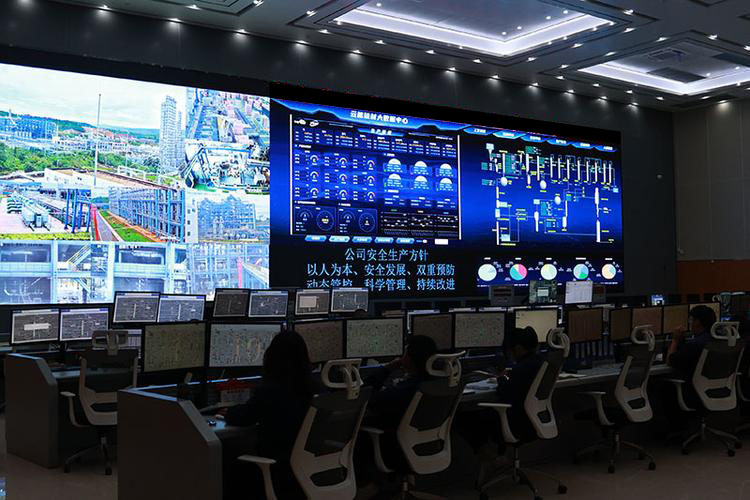

指挥决策人员 | 查看试验结论报告、审批关键结论、远程监控试验状态 | Web浏览器（B/S架构）、大屏可视化终端（指挥中心）。 |
系统管理员 | 用户权限管理（RBAC模型）、数据库维护（备份/恢复）、系统监控（CPU/内存/网络） | 管理后台（独立界面）、命令行工具（高级运维）。 |
三、关键技术支撑
1.边缘计算
•部署方案：试验现场工控机+AI推理芯片（如NVIDIA Jetson），本地运行轻量级模型（如传感器数据滤波、异常初筛）。
•效果：仅上传关键摘要数据（如"振动幅值均值+最大值"），降低中心端带宽压力（减少70%以上数据流量）。
2.数据治理
•标准体系：制定《试验数据格式规范》（如CSV/JSON字段命名规则）、《元数据填写指南》（必填字段：设备ID/采集时间/试验任务关联）。
•质量保障：自动化校验工具（如必填字段缺失报警、数值范围校验），数据入库前通过率≥99.5%。
3.安全防护
•端-管-云一体化：
•终端：设备数据加密存储（国密SM4）、访问需指纹/动态令牌双因子认证；
•传输：TLS 1.3加密通道（防止中间人攻击），敏感数据额外国密SM2签名；
•云端：RBAC权限模型（如"数据分析员仅可读处理后数据"）+操作审计日志（记录所有数据访问行为，留存≥6个月）。
4.智能扩展
•AI集成：预留机器学习接口（如TensorFlow/PyTorch），支持未来扩展设备故障预测、试验参数优化等智能应用。
•API开放：提供标准化接口（RESTful），可与外部系统（如工程管理系统、科研数据库）无缝对接。
四、预期效益
1.效率提升：数据采集自动化率≥90%，试验报告生成时间从3天缩短至2小时。
2.质量保障：数据错误率降低至0.1%以下，关键试验一次通过率提高20%。
3.科研支持：积累的高质量数据可为材料性能研究、装备可靠性分析提供长期数据基础。
4.合规合规：满足工程建设领域数据追溯要求（如ISO 9001质量管理体系、行业监管规范）。
备注：本方案可根据具体工程领域（如水利/交通/军工）进一步定制化调整，例如增加特定传感器类型（如水位计/应变计）或适配行业专用标准（如交通部试验规程）。
