T0621—2025 沥青标准黏度试验(沥青标准黏度计法)
本文引用JTG 3410-2025《公路工程沥青及沥青混合料试验规程》-T0621—2025沥青标准黏度试验(沥青标准黏度计法)
1目的与适用范围
1.1本方法适用于沥青标准黏度计法测定稀释沥青、乳化沥青的黏度，黏度测量范围为5～600s。
1.2本法测定的黏度应注明温度及流孔孔径，以CT,d表示，其中T为试验温度，℃；d为孔径，mm。
1.3对于稀释沥青，试验标准温度为25℃，或60℃；对于乳化沥青，试验标准温度为25℃，或50℃。
2仪具与材料
2.1沥青标准黏度计：由黏度杯、恒温水槽、球塞等组成，黏度杯、球塞及控温符合本方法要求的其他形式沥青标准黏度计也允许使用。
2.1.1黏度杯：结构及尺寸如图T0621-2所示，杯体为黄铜；底部中间有一个流孔，流孔采用耐磨的磷青铜制成，拧紧在杯体下方。黏度杯的流孔，根据试验需要，可以选择不同规格。
2.1.2球塞：相关尺寸要求见表T0621-1。采用耐腐蚀金属材质，其中球采用耐磨的磷青铜，杆采用铜或金属NiCu30的锻造镍合金。
2.1.3球塞固定架(可选)：用于固定球塞，使球塞的球垂直于流孔上方提升不少于16mm。

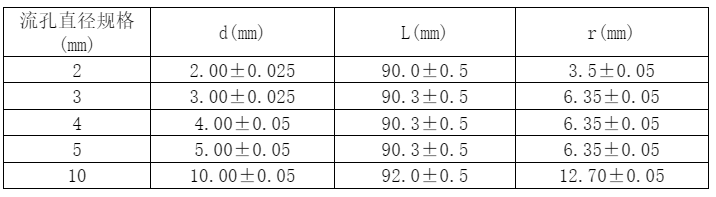

表T0621-1 黏度杯和球塞的主要尺寸要求
2.1.4恒温水槽：环形槽，内径160mm±10mm，深105mm±5mm。恒温水槽中央设一个贯通的圆形槽，其尺寸能够恰好安放、固定黏度杯，中央圆形槽与恒温水槽内壁间距不小于55mm。环槽中填满保温用水，控温范围为室温～80℃，控温精度±0.1℃。恒温水槽侧壁或顶部设有进、出水口。恒温水槽可带独立的温控装置，或外接循环恒温水槽。恒温水槽内根据需要设置带把手的搅拌器，或电动搅拌器。
2.1.5恒温水槽盖：用于减缓降温，黏度杯装满试样时，恒温水槽盖不得接触到试样。盖可套住中央圆形槽，或者中央设一个孔，能够允许球塞杆通过；恒温水槽盖一侧设有一个孔，温度计可通过。当恒温水槽内设置带把手的搅拌器时，恒温水槽盖下附有搅拌叶，把手固定在盖上，转动把手时可搅拌调匀恒温水槽内水温。也可采用不锈钢整体式，不需要恒温水槽盖，但是需要设置黏度杯盖。
2.1.6脚架：一般为3个脚架，脚架高度可调，架上有一圆盘承托恒温水槽。也可采用不锈钢整体式，不需要脚架。
2.1.7温度计：量程0～50℃(或0～30℃)、50～100℃，分度值为0.1℃。温度计测温点应处于试样的平均高度处。
2.1.8接收瓶：100mL的开口圆柱形玻璃容器，在20mL、25mL、75mL处有刻度。
2.2过滤漏斗(可选):金属制，丝网为不锈钢丝网，孔径为0.6mm。 也可采用筛网孔径0.6mm的铜或不锈钢制的金属滤筛代替，筛框直径为75～100mm。
2.3秒表：分度值0.1s，最大允许误差±0.10s/h。
2.4循环恒温水槽(可选)。
2.5矿物油或植物油，15℃密度不大于0.93g/cm³。
2.6清洗液：煤油、洗涤液、自来水、蒸馏水等。
2.7其他：加热炉(可选)等。
3方法与步骤
3.1准备工作
3.1.1按本规程T0602准备一份沥青试样。将试样加热至试验温度高2～3℃；试验温度低于室温时，试样应冷却至比试验温度低2～3℃。
3.1.2根据沥青材料的种类，确定试验温度，预估黏度范围，选择需要流孔孔径的黏度杯和配套的球塞，使得试样流出时间为5～600s。
3.1.3设定并调整恒温水槽水温为试验温度±0.1℃，必要时搅拌使恒温水槽中水温均匀。
3.1.4将干燥、洁净的黏度杯置于恒温水槽的圆形槽中。用球塞堵住流孔，流孔下放接收瓶，使其中心正对流孔，接收不慎流出的试样。
3.1.5试验时室温控制在23℃±5℃。
3.2试验步骤
3.2.1将试样小心地注入黏度杯中，其数量以液面到达垂直状态下球塞的水平挂钉中线处。对于乳化沥青，将试样通过滤筛过滤，或直接过滤漏斗，注入黏度杯中。
3.2.2试样在恒温水槽中保温至少30min,用温度计轻轻搅拌试样，测量试样的温度应为试验温度±0.1℃时，调整试样液面至球塞的水平挂钉中线处，再继续保温1～3min。
3.2.3接收瓶中预先注入矿物油或植物油至液面达到约20mL处。注：20mL包括了接败瓶已接收的少量不慎流出的试样。
3.2.4提起球塞，使球垂直提升不少于16mm，通过水平挂钉将球塞垂直悬挂起来，待试样流入接收瓶25mL时，按动秒表计时，待试样流入接收瓶75mL时，停止计时。
3.2.5记取试样流出50mL所经过的时间，精确至0.1s，即为试样的黏度。
3.2.6同一样品应至少平行试验两次。
3.2.7试验结束后，将黏度杯、球塞和接收瓶用煤油浸泡、清洗，然后依次用洗涤液、自来水和蒸馏水仔细洗净。用软纸巾或软布蘸吸黏度杯内表面水滴，用软纸巾或软布蘸吸球塞表面水滴，然后风干后备用。接收瓶在烘箱中105℃±5℃烘干后备用。
4数据处理
取两个试样测定值的算术平均值作为样品的黏度试验结果，精确至1s。
5允许误差
5.1稀释沥青试验
5.1.1当试验结果不大于20s时，重复性试验的允许误差为1s，再现性试验的允许误差为2s。
5.1.2当试验结果大于20s时，重复性试验的相对允许误差为5%，再现性试验的相对允许误差为10%。
5.2乳化沥青试验
重复性试验的相对允许误差为15%，再现性试验的相对允许误差为40%。
6报告
6.1试验项目名称和执行标准。
6.2样品的编号、名称、产地和规格。
6.3接样日期、样品描述。
6.4试验日期，仪器设备的名称、型号及编号。
6.5试验温度、沥青标准黏度试验结果。
6.6其他需要说明的情况。
在我单位整理过程中有可能会出现部分错误，仅供参考，建议购买正版试验标准。
