T0730—2025 沥青混合料渗水试验
本文引用JTG 3410-2025《公路工程沥青及沥青混合料试验规程》-T0730—2025 沥青混合料渗水试验
1目的与适用范围
本方法适用于测定沥青混合料试件的渗水系数，以检验沥青混合料的配合比设计。
2仪具与材料

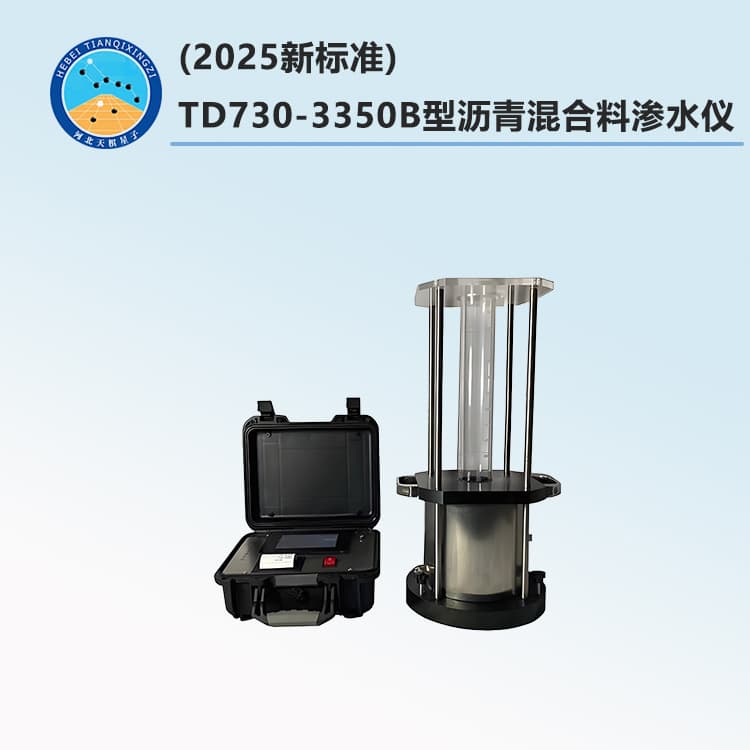

2.1路面渗水仪：半自动式，结构及尺寸如图T0730-1所示，上部为透明有机玻璃量筒，容积600mL,上有刻度，在100mL及500mL处有粗标线，10mm高度为20mL;下部为透明有机玻璃筒，通过铝或不锈钢材质的连接座与上部相接，通过固定座固定在底座上；底座为铝或不锈钢材质，下方开口内径150～151mm、外径300mm,上方中部有一个出水孔，直径为25mm±2mm;渗水仪内部设置一个活塞，底部为橡胶塞，外径稍大于出水孔孔径；渗水仪内部设置一个液位传感器，其与外部显示器连接，试验时显示器实时显示液面高度和渗水系数。
注：在本规程过渡阶段，对于渗水系数不大于300mL/min的沥青混合料，允许继续采用旧渗水仪进行试验，但对于新购置渗水仪应满足本方法要求。
2.2套环：变厚度金属圆环，底部为刀口，外径为149～150mm,宽度5mm,上壁厚约5mm,主要防止密封材料被挤压进入测试面而导致渗水面积不一致。
2.3塑料圈：内径150mm、外径300mm。
2.4配重：铸铁或不锈钢，两块1/2圆或四块1/4圆，总质量约10kg。
2.5秒表。
2.6密封材料：橡皮泥。
2.7试验用水：洁净水，水温为15～25℃。
2.8其他：粉笔、刮刀等。
3方法与步骤
3.1准备工作
3.1.1按照本规程T0703轮碾法成型沥青混合料试件，一组试件不少于2个。成型试件的空隙率与设计空隙率之差应≤±1%。
3.1.2组合安装渗水仪。
3.1.3将渗水仪通过支架或垫块直接水平支在一个接水容器(大桶或水槽等)上。按照3.2方法，测定渗水仪流过100mL和500mL时间差，测量不少于5次，取算术平均值作为渗水仪自由排空的时间(记为tr),准确至0.1s。tr应≤0.8s。
3.2试验步骤
3.2.1将试件通过支架或垫块水平支在一个接水容器(大桶或水槽等)上，将塑料圈对中放在试件上。用粉笔分别沿塑料圈画一个圆环。取走塑料圈，用密封材料将圆环位置进行密封，密封材料应有一定厚度。
3.2.2将套环对中放在试件表面，清除套环内任何密封材料或废报纸等杂物；然后将渗水仪对中放在试件表面、用劲均匀压在圆环密封材料上。必要时将配重加在渗水仪底座上。
3.2.3将橡胶塞塞紧渗水仪出水孔；向量筒中注满水。然后向上轻拔活塞、挂在上部有机玻璃量筒顶端，量筒中水通过出水孔下行、排出渗水仪下部空间、底座与试件间隙中空气，必要时向量筒中补充加水；当量筒中水面下降速度变慢，上部量筒、排气管中无气泡时，向量筒中补充加水，液面至0刻度线。
3.2.4按如下方法之一进行测定：
(1)待水面下降至100mL刻度，立即计时，测记180s相应液面的水量。
(2)待水面下降至100mL刻度，立即计时，液面下降迅速，未达到180s液面已经下降至500mL刻度线，则测记液面达到500mL刻度线的时间。
(3)若在进行3.2.3步骤中，水下降速度非常缓慢，计时180s目测水面下降不超过100mL刻度线。记录起始液面相应的水量，同时计时，测记计时300s相应液面的水量。
(4)同一试件，再次加水至液面达到0刻度线，再测定2次。
3.2.5测试过程中，如水从底座与密封材料间渗出，说明密封不够，应重新密封。
3.2.6按以上方法，完成一组2个试件测定。
4数据处理
4.1按式(T0730-1)计算沥青混合料试件的渗水系数，精确至0.1。
Cw=(v2-v1)×60/(t2-t1-t0) (T0730-1)
式中：Cw——渗水系数，mL/min
v1——第一次计时的水量，mL
v2——第二次计时的水量，mL
t1——第一次计时的时间，s
t2——第二次计时的时间，s
t0——渗水仪影响时间，s 。若第二次计时的水量达到500mL,则t0=tr,即为渗水仪自由排空的时间；当其他条件时，t0=0。
4.2一个试件取3次测定值的算术平均值。
4.3取一组试件算术平均值的平均值作为沥青混合料的渗水系数，精确至1mL/min。
5报告
5.1试验项目名称和执行标准。
5.2沥青混合料的类型、毛体积相对密度、空隙率。
5.3接样日期、样品描述。
5.4试验日期，仪器设备的名称、型号及编号。
5.5渗水仪自由排空的时间和混合料渗水系数。
5.6其他需要说明的情况。
