T0720—1993  沥青混合料线收缩系数试验

 本文引用JTG 3410-2025《公路工程沥青及沥青混合料试验规程》-T0720—1993  沥青混合料线收缩系数试验

1目的与适用范围

1.1本方法适用于测定沥青混合料的线收缩系数。

1.2本方法温度区间及降温速率根据当地气候条件决定，通常采用的温度区间为+10~-30℃,降温速率为5℃/h。

2仪具与材料

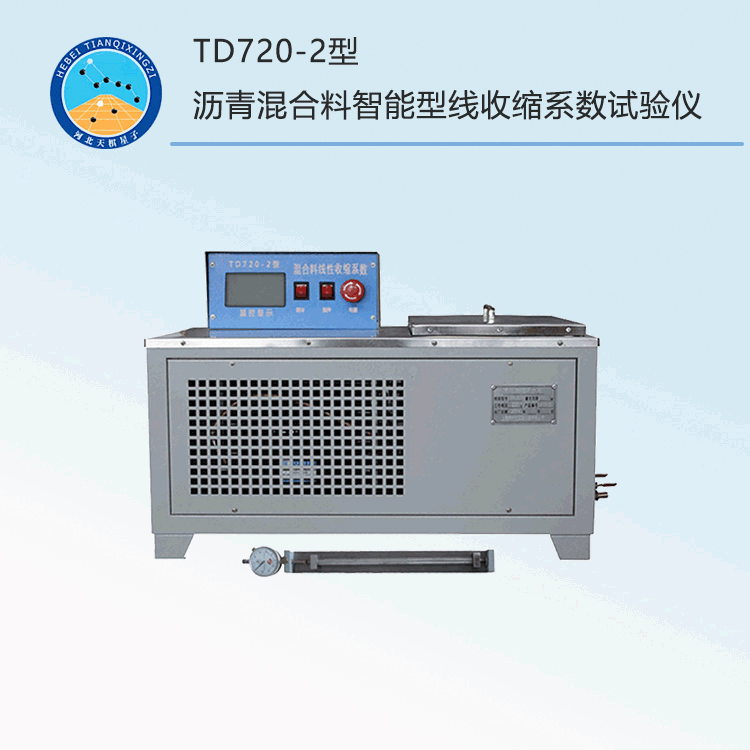

TD720-2型沥青混合料智能型线收缩系数试验仪

2.1收缩仪：铟钢制，一端为球形测头，另一端装置千分表或位移计，也可采用能快速准确测定变形的其他仪器。

2.2高低温循环恒温水槽：装有自动温度控制器，控温精确至±0.1℃,降温速率控制精确至1℃/h。内部尺寸不小于长30cm、宽20cm及深15cm。

2.3金属测头：长约15mm,直径约5mm,接在试件一端的端部为半球形，接在试件另一端的端部为平面。

2.4冷媒：1:1甲醇水溶液或防冻液。

2.5温度计：分度值0.1℃。

2.6卡尺：量程250mm。

2.7其他：天平、铁盘、玻璃板、502黏结剂等。

3方法与步骤

3.1准备工作

3.1.1按本规程T0703沥青混合料试件制作方法用轮碾法成型制作300mm×300mm×50mm的板块状试件。然后用锯石机顺序切割成长200mm±2.0mm、宽20mm±1.0mm、高20mm±1.0mm的棱柱形试件，一组试件不应少于3个。

3.1.2用卡尺量测试件的尺寸，长度L为对面两次测定的平均值、高度h与宽度b为两端及中间3处不同方向的平均值，精确至0.1mm。切割的试件与试件标准尺寸之差，长度不应超过±2mm,高度及宽度不应超过±1mm。

3.1.3按本规程方法测定沥青混合料的密度及空隙率等各项物理指标。

3.2试验步骤

3.2.1将试件两端正中央黏上金属测头，与千分表接触的一端为平头形测头，另一端为半球测头，用黏结剂黏好，并用手稍加压力待其固化黏牢。注意，测头应准确黏在试件两端的中轴线上，测头平面应与轴线垂直。黏结好测头的试件，置于玻璃板上。

3.2.2在恒温水槽中注入甲醇水溶液作冷媒，深度应在试件上方20mm以上，并将水槽的温度控制至试验开始温度(+10℃)保温。

3.2.3将玻璃板及试件(一组3个)移置恒温水槽中，玻璃板的架空高度距底面不少于30mm,各试件之间的距离不少于10mm。在整个试验过程中，试件的上下位置不得颠倒。在开始试验温度的水槽中恒温30min。

3.2.4恒温后，将试件迅速从水槽中取出，一手拔出收缩仪千分表(或位移计)测杆，一手将试件置于试件架的左端紧靠测杆，里侧紧靠定位挡板，右手轻轻松开测杆与测头接触，在无受力状态下读取千分表(或位移计)读数L₀作为收缩零点，精确至0.001mm。然后，迅速将试件放回甲醇水溶液中。从恒温水槽中取出试件，至测出千分表读数的时间，不应超过5s。否则，应将试件放回水槽中保温10min左右后再重测。

3.2.5将试件放回水槽中原来位置，3个试件全部测量完后，水槽开始降温，降温速率为5℃/h(或其他规定降温速率),直至预定的终点温度-30℃,停止降温，并在此条件下保温30min。重复3.2.4的测定，读取最终读数L_e，精确至0.001mm。

3.2.6为测定不同温度区间的线收缩系数，可每降温10℃并恒温30min后，按3.2.4的方法测定各温度时的试件长度，再继续降温。

3.2.7同一沥青混合料，至少平行试验3次。

4数据处理

4.1按式 (T0720-1) 、式 (T0720-2) 计算降温区间的平均收缩应变及平均线收缩系数，精确至0.1。

 ε_e=(L_e-L₀)/L₀                  (T0720-1)

  C=ε_e/ΔT                       (T0720-2)

式中：ε_e——平均线收缩应变；

L_e——20℃时试件收缩后的长度(mm);

L₀——+10℃时试件的原始长度(mm);

C——沥青混合料的平均线收缩系数；

ΔT——温度区间，从起始温度(+10℃)至最终温度(-30℃)的差，即为40℃。

4.2分温度区间测定时，可按式(T0720-1)及式(T0720-2)计算各温度区间的线收缩系数。以该区间的温度中值为代表温度，由此得出不同温度的线收缩系数变化曲线。

5数据处理

当测定结果最大值与最小值之差不超过平均值的20%时，取其平均值作为试验结果。

6报告

6.1试验项目名称和执行标准。

6.2沥青混合料的类型和来源。

6.3接样日期、样品描述。

6.4试验日期，仪器设备的名称、型号及编号。

6.5试验温度及线收缩系数。

6.6其他需要说明的情况。
