本文引用GB/T 50123-2019《土工试验方法标准》中无侧限抗压强度试验
1．一般规定
1.1土样应为饱和软黏土。
1.2本试验方法加荷方式应为应变控制式。
2．仪器设备
2.1本试验所用的主要仪器设备应符合下列规定：

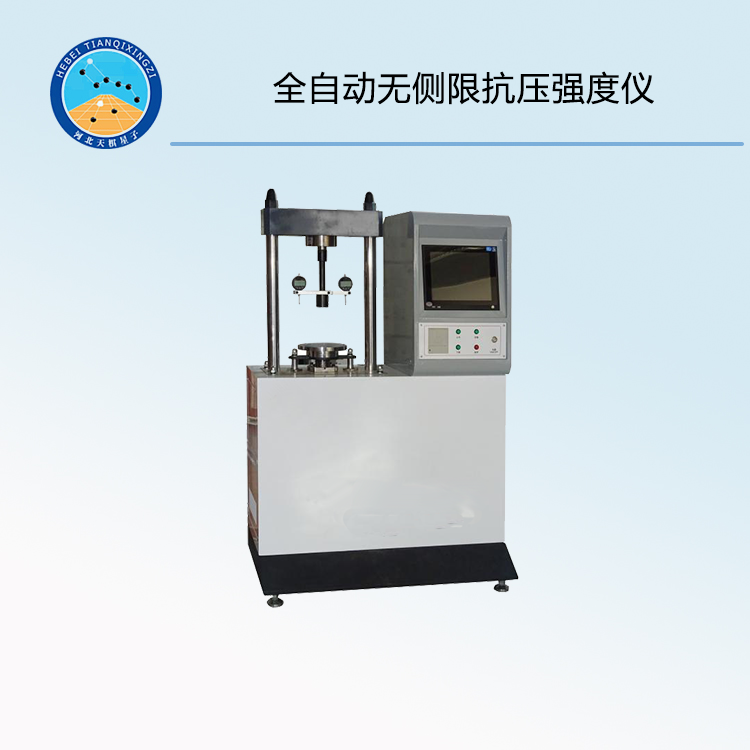

应变控制式无侧限压缩仪(图2.1):应包括负荷传感器或测力计、加压框架及升降螺杆等。应根据土的软硬程度选用不同量程的负荷传感器或测力计；
图2.1应变控制式无侧限压缩仪示意图
位移传感器或位移计(百分表):量程30mm,分度值0.01mm;
天平：称量1000g,分度值0.1g。
2.2本试验所用的其他仪器设备应符合下列规定：
重塑筒筒身应可以拆成两半，内径应为3.5mm～4.0mm,高应为80mm;
其他设备包括秒表、厚约0.8cm的铜垫板、卡尺、切土盘、直尺、削土刀、钢丝锯、薄塑料布、凡士林。
以上产品我公司均有生产和销售
3．操作步骤
3.1试样制备应符合本标准第19.3.1条的规定。
3.2试样直径可为3.5cm～4.0cm。试样高度宜为8.0cm。
3.3将试样两端抹一薄层凡士林，当气候干燥时，试样侧面亦需抹一薄层凡士林防止水分蒸发。
3.4将试样放在下加压板上，升高下加压板，使试样与上加压板刚好接触。将轴向位移计、轴向测力读数均调至零位。
3.5下加压板宜以每分钟轴向应变为1%～3%的速度上升，使试验在8min～10min内完成。
3.6轴向应变小于3%时，每0.5%应变测记轴向力和位移读数1次；轴向应变达3%以后，每1%应变测记轴向位移和轴向力读数1次。
3.7当轴向力的读数达到峰值或读数达到稳定时，应再进行3%～5%的轴向应变值即可停止试验；当读数无稳定值时，试验应进行到轴向应变达20%为止。
3.8试验结束后，迅速下降下加压板，取下试样，描述破坏后形状，测量破坏面倾角。
3.9当需要测定灵敏度时，应立即将破坏后的试样除去涂有凡士林的表面，加入少量切削余土，包于塑料薄膜内用手搓捏，破坏其结构，重塑成圆柱形，放入重塑筒内，用金属垫板，将试样挤成与原状样密度、体积相等的试样。然后应按本标准第3.4条~第3.8条的规定进行试验。
4．计算、制图和记录
4.1试样的轴向应变应按下式计算：
ε1=Δh/h0×100
4.2试样的平均断面积应按下式计算：
Aa=A0/(1-0.01ε1)
4.3试样所受的轴向应力应按下式计算：
σ=CR/Aa×10
式中：σ—轴向应力(kPa);
C——测力计率定系数(N/0.01mm);
R——测力计读数(0.01mm);
Aa——试样剪切时的面积(cm²)。
4.4以轴向应力为纵坐标，轴向应变为横坐标，绘制应力应变曲线(图4.4)。取曲线上的最大轴向应力作为无侧限抗压强度qu。最大轴向应力不明显时，取轴向应变为15%对应的应力作为无侧限抗压强度qu。
图4.4轴向应力与轴向应变关系曲线
4.5灵敏度应按下式计算：
St=qu/q'u
式中：St——灵敏度；
qu——原状试样的无侧限抗压强度(kPa);
q'u——重塑试样的无侧限抗压强度(kPa)。
4.6本试验的记录格式应符合本标准附录D表D.37的规定。
