标准贯入试验

本文引用GB/T 50123-2019《土工试验方法标准》中标准贯入试验

1一般规定

1.1土样应为原位的砂土、粉土和黏土。

1.2对于流塑状态的软黏土层，不宜进行标准贯入试验。

2仪器设备

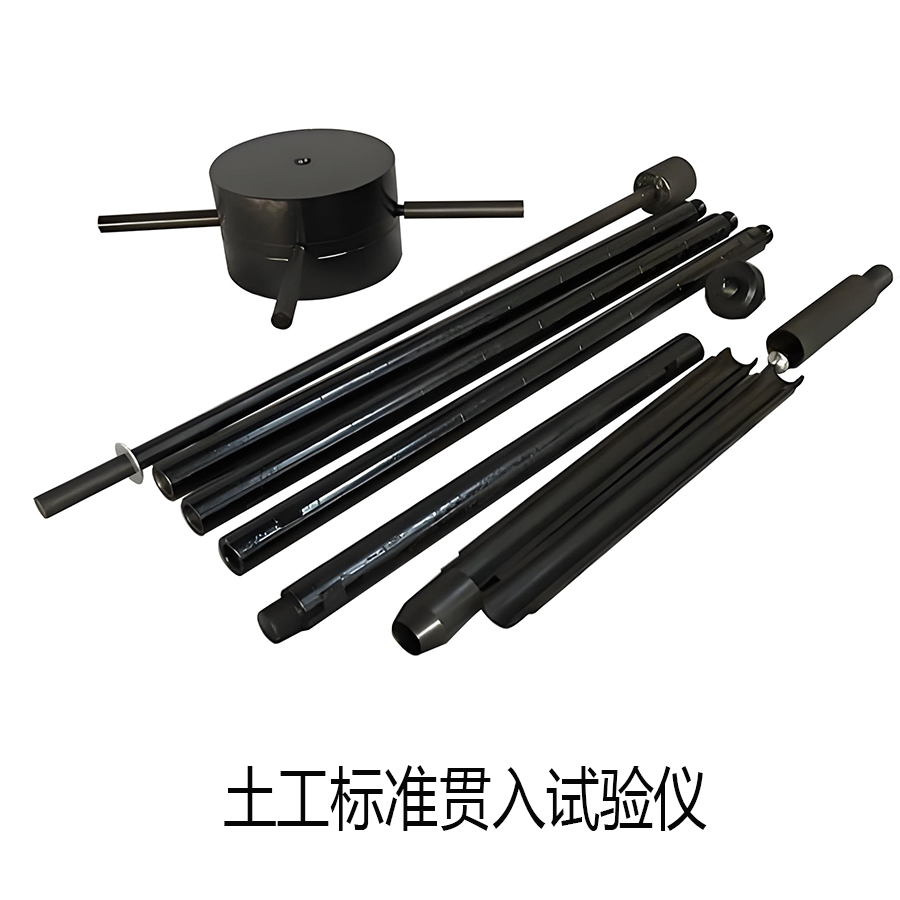

2.1标准贯入器(图2.1)应由刃口形的贯入器靴、对开圆筒式贯入器身和贯入器头3部分组成。

图2.1标准贯入器结构图(单位：mm)

1—贯入器靴；2—贯入器身；3一贯入器头；4—钢球；5—排水孔；6—钻杆接头

2.2本试验所用的主要仪器设备应符合下列规定：

Ø 标准贯入器：其机械要求和材料要求应符合现行国家标准《岩土工程仪器基本参数及通用技术条件》GB/T 15406和《土工试验仪器贯入仪》GB/T 12746的规定。具体规格应符合表2.2的要求；

表2.2贯入器规格

Ø 落锤(穿心锤):钢锤质量为63.5kg±0.5kg,应配有自动落锤装置，落距为76cm±2cm;

Ø 钻杆：直径42mm,抗拉强度应大于600MPa;轴线的直线度最大允许误差应为±0.1%;

Ø 锤垫：承受锤击钢垫，附导向杆，两者总质量宜不超过30kg。

3操作步骤

3.1标准贯入试验孔采用回转钻进，当在地下水位以下的土层进行试验时，应使孔内水位略高于地下水位，以免出现涌砂和坍孔，必要时应下套管或用泥浆护壁，下套管时，套管不得进入钻孔底部的土层，以免使试验结果偏大。

3.2先用钻具钻至试验土层标高以上15cm处，清除残土，清孔时应避免试验土层受到扰动。

3.3贯入前应拧紧钻杆接头，将贯入器放入孔内，避免冲击孔底，注意保持贯入器、钻杆、导向杆连接后的垂直度，孔口宜加导向器，以保证穿心锤中心施力。在贯入器放入孔内后，测定其深度，残土厚度不应大于10cm。

3.4采用自动落锤法，锤击速率宜采用每分钟15击～30击，将贯入器打入土中15cm后，开始记录每打入10cm的锤击数，累计打入30cm的锤击数为标准贯入击数N,同时记录贯入深度与试验情况。若遇密实土层，当锤击数已达到50击，而贯入深度尚未达到30cm时，不应强行打入，记录50击的贯入深度，并按本标准式(4.1)换算成相当于30cm的标准贯入试验锤击数N₃0。

3.5旋转钻杆，提出贯人器，取贯入器中的土样进行鉴别、描述、记录，并量测其长度。将需要保存的土样仔细包装、编号，以备试验之用。

3.6应按本标准第3.1条～第3.4条的规定进行下一深度的贯入试验，直到所需深度。

3.7试验时每隔1.0m～2.0m进行一次试验，对于土质不均匀的土层进行标准贯入试验时，应增加试验点的密度。

4计算、制图和记录

4.1相应于贯入30cm的锤击数N₃应按下式换算：

N₃₀=0.3N₀/ΔS

式中：N₃₀——贯入3 0cm相应的一阵击锤击数；

N₀—所选取贯入的锤击数；

ΔS——对应锤击数为N₀的贯入深度(m)。

4.2以深度标高为纵坐标，击数为横坐标，绘制击数(N)和贯入深度标高(H)关系曲线。

4.3标准贯入试验的记录格式应符合本标准附录D表D.78的规定。
