本文引用GB/T 50123-2019《土工试验方法标准》中击实试验

1 一般规定

1.1土样粒径应小于20mm。

1.2本试验分轻型击实和重型击实。轻型击实试验的单位体积击实功约为592.2kJ/m³,重型击实试验的单位体积功约为2684.9kJ/m³。

2 仪器设备

2.1 本试验所用的主要仪器设备应符合下列规定：

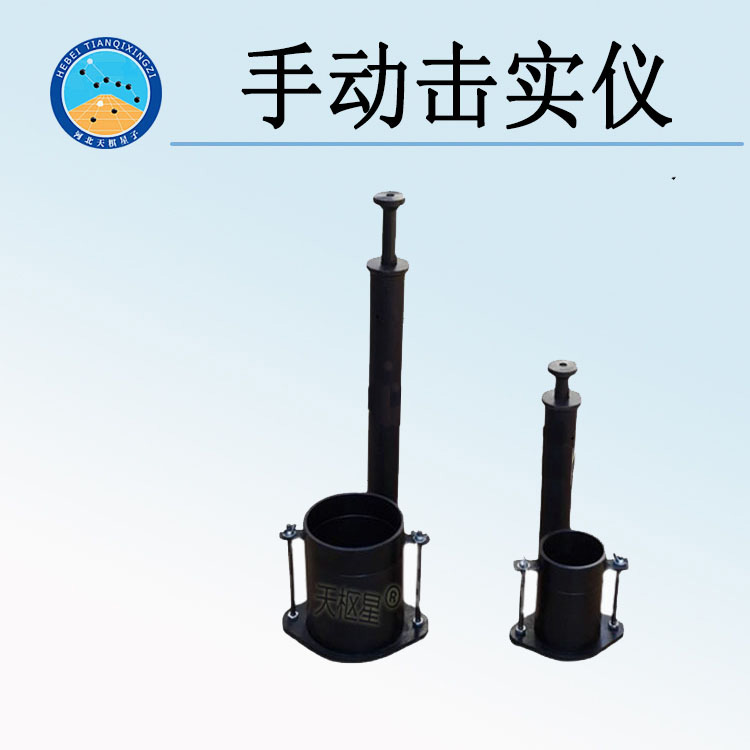

Ø TD131-1型手动击实仪：应符合现行国家标准《土工试验仪器击实仪》GB/T 22541的规定。由击实筒(图2.1-1)、击锤(图2.1-2)和护筒组成，其尺寸应符合表2.1的规定。

(a)2.5kg击锤(落高305mm)图2.1-2

(b)4.5kg击锤(落高457mm)击锤与导筒(单位：mm)

表2.1击实仪主要技术指标

Ø 击实仪的击锤应配导筒，击锤与导筒间应有足够的间隙使锤能自由下落。电动操作的击锤必须有控制落距的跟踪装置和锤击点按一定角度均匀分布的装置。

Ø 天平：称量200g,分度值0.01g。

Ø 台秤：称量10kg,分度值lg。

Ø 标准筛：孔径为20mm、5mm。

Ø 试样推出器：分为以下三种规格，

TDTM-I型手动液压脱模器；

TDTM-II型电动丝杆脱模器

TDTM-3型 液压脱模器

Ø 其他：烘箱、喷水设备、碾土设备、盛土器、修土刀和保湿设备。

以上产品我公司均有生产和销售

3操作步骤

3.1试样制备可分为干法制备和湿法制备两种方法。

 干法制备应按下列步骤进行：

1)用四点分法取一定量的代表性风干试样，其中小筒所需土样约为20kg,大筒所需土样约为50kg,放在橡皮板上用木碾碾散，也可用碾土器碾散；

2)轻型按要求过5mm或20mm筛，重型过20mm筛，将筛下土样拌匀，并测定土样的风干含水率；根据土的塑限预估的最优含水率，并按本标准第4.3节规定的步骤制备不少于5个不同含水率的一组试样，相邻2个试样含水率的差值宜为2%;

3)将一定量土样平铺于不吸水的盛土盘内，其中小型击实筒所需击实土样约为2.5kg,大型击实筒所取土样约为5.0kg,按预定含水率用喷水设备往土样上均匀喷洒所需加水量，拌匀并装入塑料袋内或密封于盛土器内静置备用。静置时间分别为：高液限黏土不得少于24h,低液限黏土可酌情缩短，但不应少于12h。

 湿法制备应取天然含水率的代表性土样，其中小型击实筒所需土样约为20kg,大型击实筒所需土样约为50kg。碾散，按要求过筛，将筛下土样拌匀，并测定试样的含水率。分别风干或加水到所要求的含水率，应使制备好的试样水分均匀分布。

3.2试样击实应按下列步骤进行：

将击实仪平稳置于刚性基础上，击实筒内壁和底板涂一薄层润滑油，连接好击实筒与底板，安装好护筒。检查仪器各部件及配套设备的性能是否正常，并做好记录。

从制备好的一份试样中称取一定量土料，分3层或5层倒人击实筒内并将土面整平，分层击实。手工击实时，应保证使击锤自由铅直下落，锤击点必须均匀分布于土面上；机械击实时，可将定数器拨到所需的击数处，击数可按表2.1确定，按动电钮进行击实。击实后的每层试样高度应大致相等，两层交接面的土面应刨毛。击实完成后，超出击实筒顶的试样高度应小于6mm。

用修土刀沿护筒内壁削挖后，扭动并取下护筒，测出超高，应取多个测值平均，准确至0.1mm。沿击实筒顶细心修平试样，拆除底板。试样底面超出筒外时，应修平。擦净筒外壁，称量，准确至1g。

用推土器从击实筒内推出试样，从试样中心处取2个一定量的土料，细粒土为15g～30g,含粗粒土为50g～100g。平行测定土的含水率，称量准确至0.01g,两个含水率的最大允许差值应为±1%。

应按本条第1款～第4款的规定对其他含水率的试样进行击实。一般不重复使用土样。

4 计算、制图和记录

4.1击实后各试样的含水率应按下式计算：

w=（m₀/m_d-1）×100

4.2击实后各试样的干密度应按下式计算，计算至0.01g/cm³:

Ρ_d=ρ/（1+0.01_w）

4.3土的饱和含水率应按下式计算：

w_sat=（ρ_w/ρ_d-1/G_s）×100

式中：w_sat——饱和含水率(%);

P_w——水的密度(g/cm³)。

4.4以干密度为纵坐标，含水率为横坐标，绘制干密度与含水率的关系曲线。曲线上峰值点的纵、横坐标分别代表土的最大干密度和最优含水率。曲线不能给出峰值点时，应进行补点试验。

4.5数个干密度下土的饱和含水率应按本标准式(4.3)计算。以干密度为纵坐标，含水率为横坐标，在图上绘制饱和曲线。

4.6本试验的记录格式应符合本标准附录D表D.20的规定。
